Boitier de sol complet UDHOME9, 2 prises doubles, laiton
Réf. 7427304 | EAN 4012195916734
- Description du produit
-

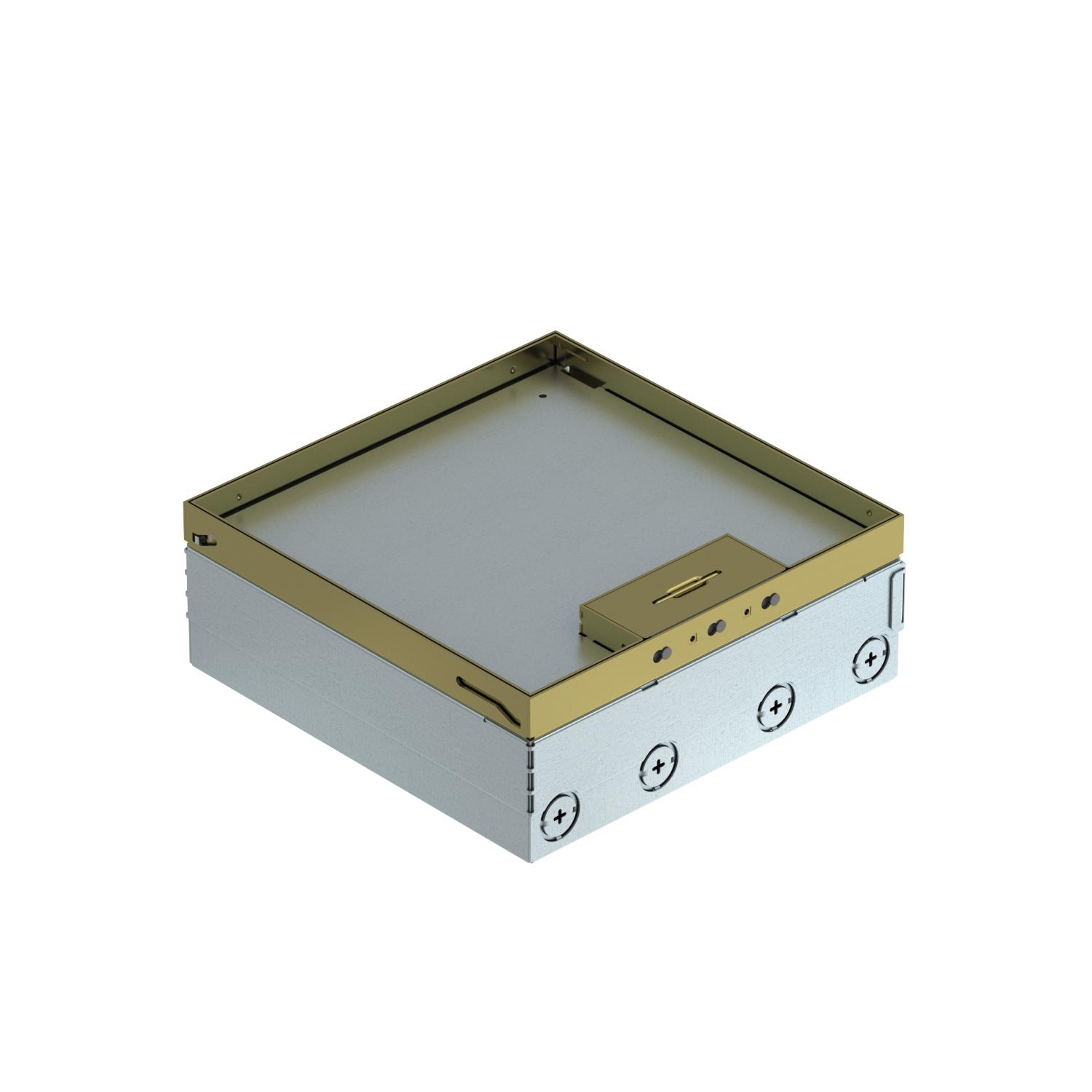

Description du produitBoîte de sol carrée pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier d’encastrement avec pré-poinçonnage des ouvertures pour tuyaux (M25). Avec 3 supports universels UT4 et 2 prises doubles. Couvercle réglable à l’aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. La profondeur d'encastrement minimale est de 95 mm, la plage de réglage + 30 mm.
Les surfaces visibles, sol fini, sont en laiton.

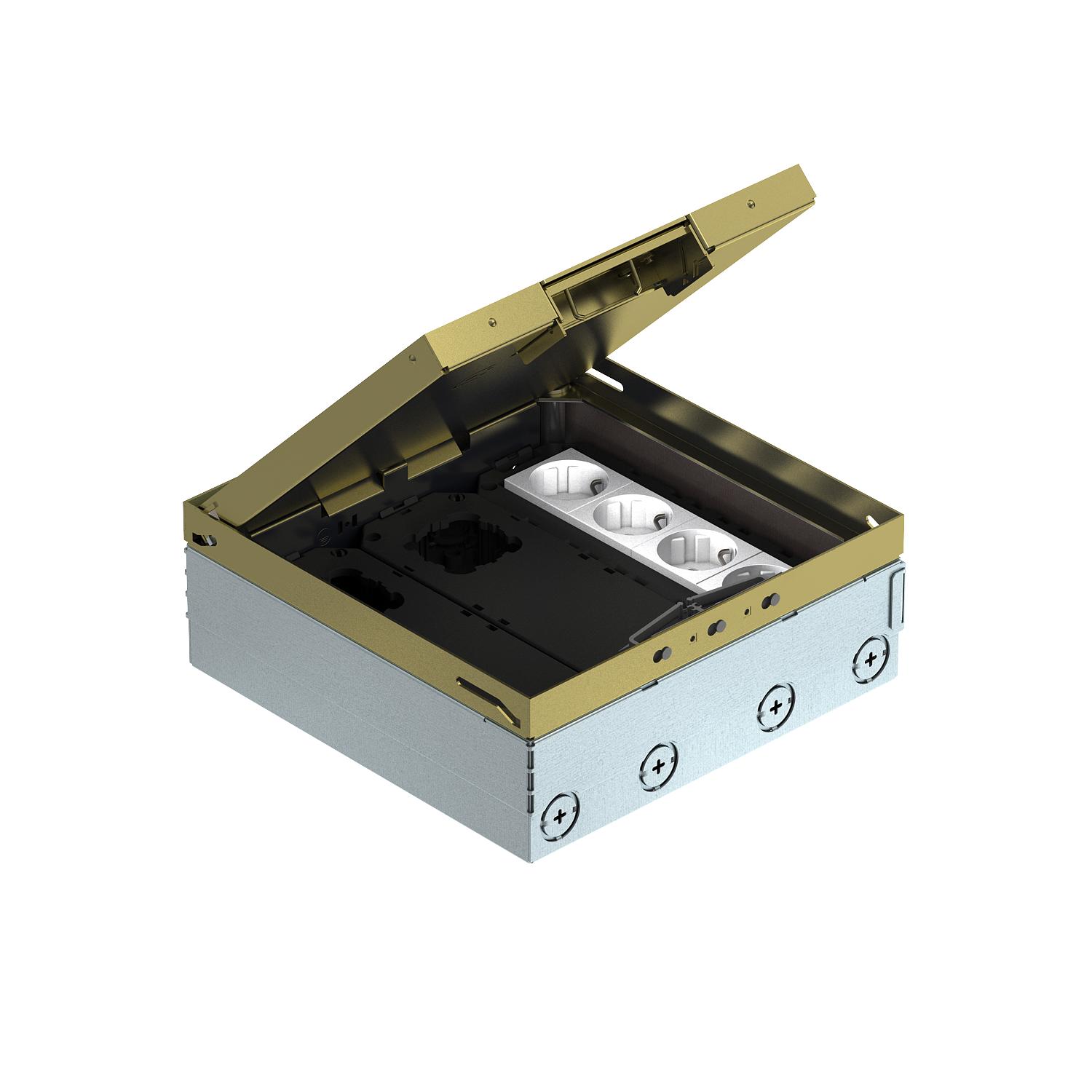

Trois supports universels UT4 pour le montage direct d'appareillages Modul 45® sont fournis à la livraison. Un support universel est équipé de deux prises de courant doubles à contact de protection en couleur blanc pur. Un autre support universel est équipé de deux plaques de recouvrement pour l'appareillage standard et le troisième support universel est doté de deux obturateurs pleins.
-
- Caractéristiques techniques
-
Caractéristiques techniques

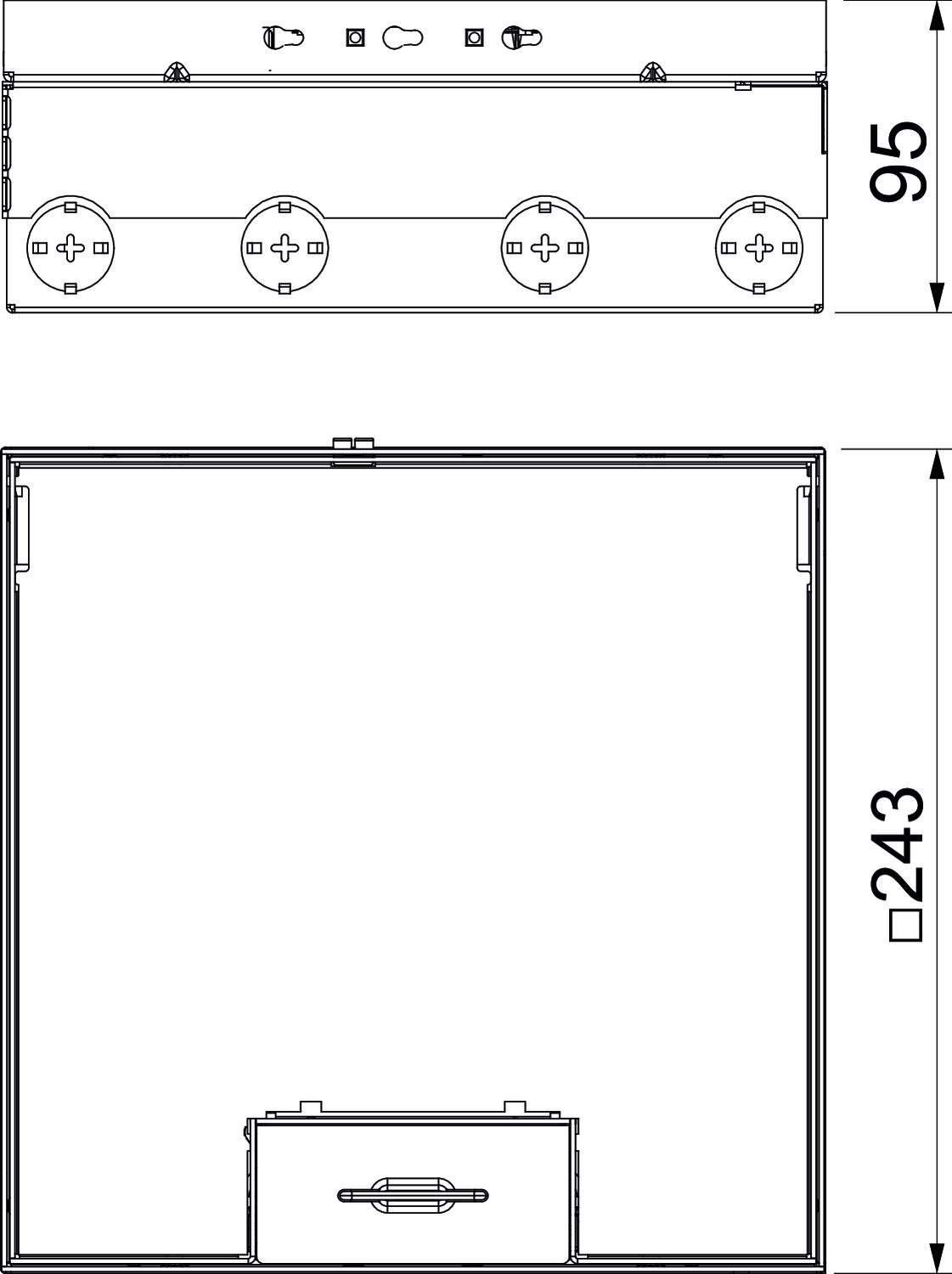

Avec évidement pour l'insertion du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Convient pour goulotte noyée non Empreinte CO2 (GWP) du berceau à la porte 21,3973 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement 3 UT4, 2 prises de courant doubles VDE Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 246 mm Largeur cote de montage 246 mm Largeur dimensions extérieures 243 mm Longueur 246 mm Longueur cote de montage 246 mm Longueur dimensions extérieures 243 mm Matériau laiton Mécanisme d'ouverture poignée étrier Modèle Sortie de câble Sortie de cordon pivotante Plage de réglage max. 125 mm Plage de réglage min. 95 mm - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Rehausse réglable en hauteur pour unité complète UDHOME9
HE60 UDHOME9 7427444 1 Pièce - Téléchargements
-
