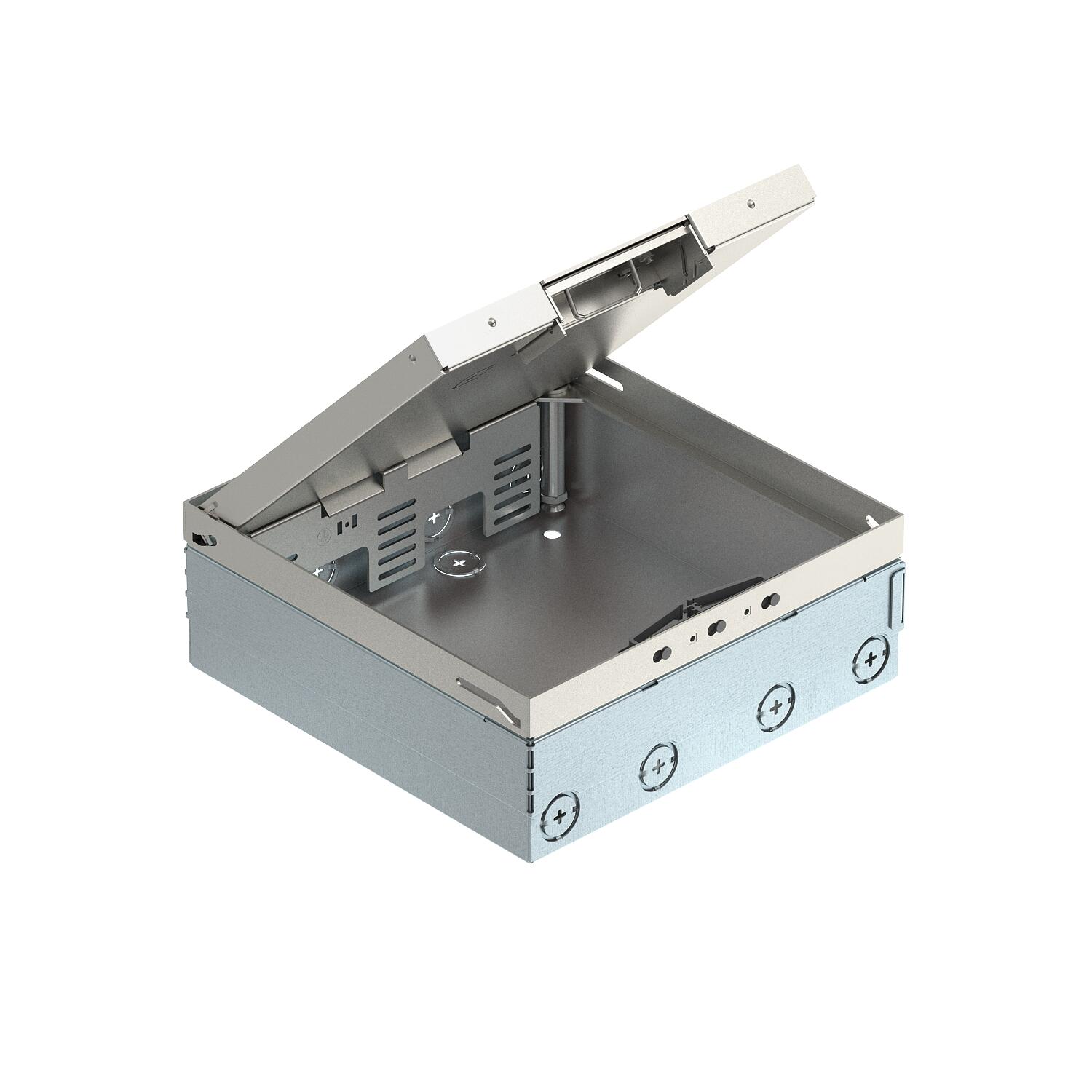

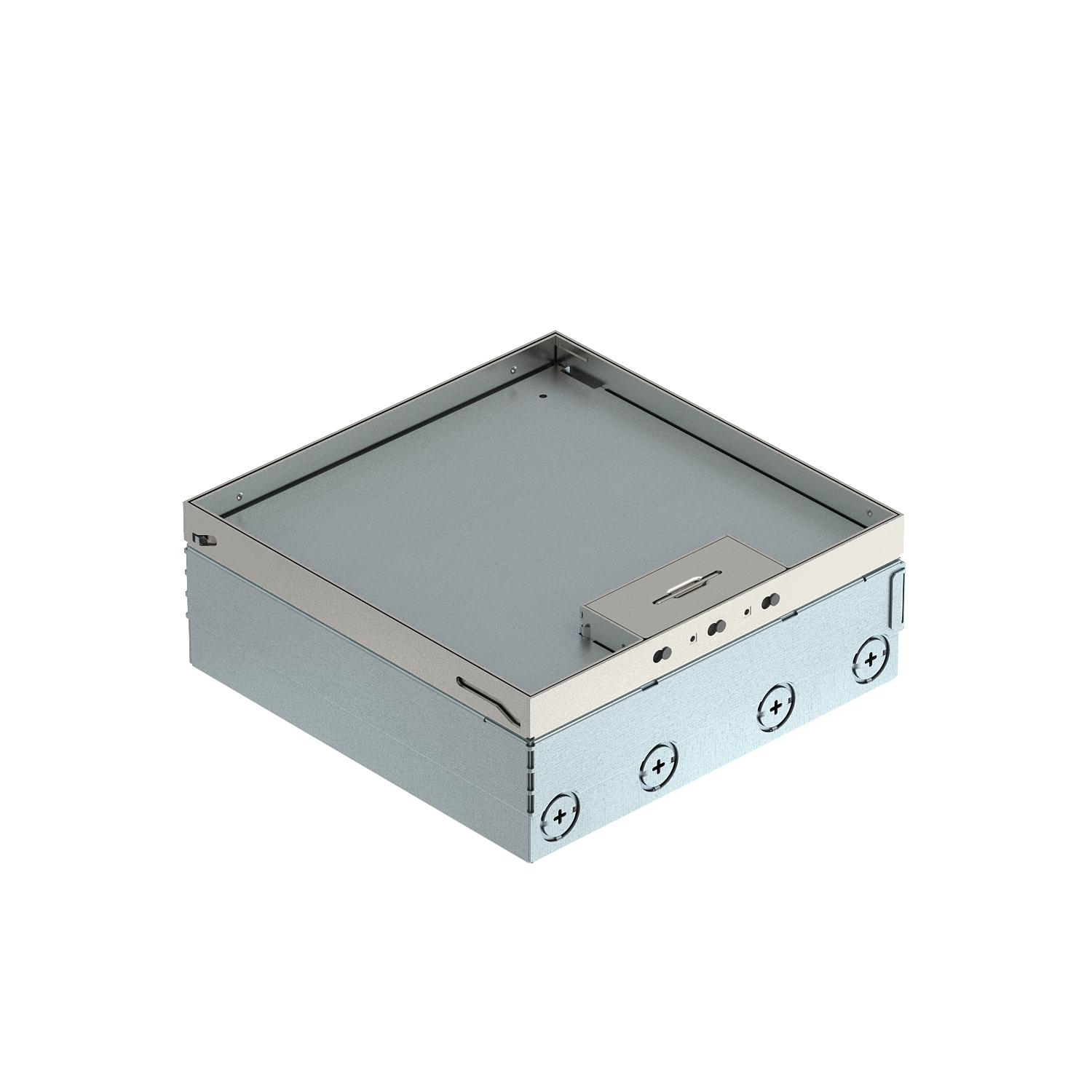

Boitier de sol complet UDHOME9, équipement libre, acier inoxydable
Réf. 7427324 | EAN 4012195916789
- Description du produit
-
Description du produitBoîte de sol carrée pour une utilisation dans des planchers creux et des chapes nettoyés à sec, utilisation à l'intérieur. Boîtier d’encastrement avec pré-poinçonnage des ouvertures pour tuyaux (M25). Boîtier vide pour jusqu'à 3 supports universels UT4 pour jusqu'à 12 appareillages encastrables Modul 45®. Couvercle réglable à l’aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. La profondeur d'encastrement minimale est de 95 mm, la plage de réglage + 30 mm.
Les surfaces visibles du revêtement de sol sont en acier inoxydable.
-
- Caractéristiques techniques
-
Caractéristiques techniques

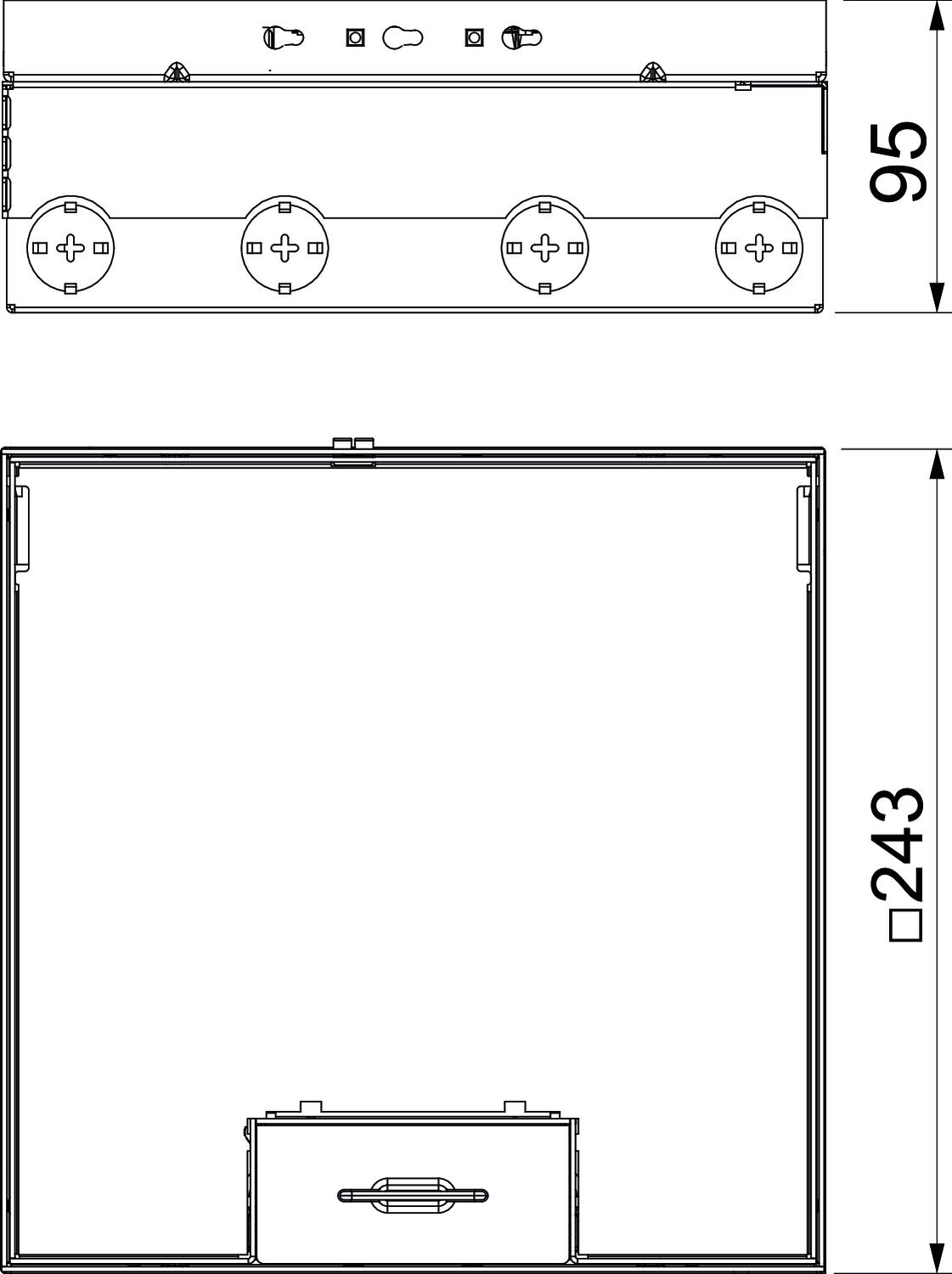

Avec évidement pour l'insertion du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Empreinte CO2 (GWP) du berceau à la porte 23,0975 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement Boîtier non équipé Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 246 mm Largeur cote de montage 246 mm Largeur dimensions extérieures 243 mm Longueur 246 mm Longueur cote de montage 246 mm Longueur dimensions extérieures 243 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle Sortie de câble Sortie de cordon pivotante Plage de réglage max. 125 mm Plage de réglage min. 95 mm - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Rehausse réglable en hauteur pour unité complète UDHOME9
HE60 UDHOME9 7427444 1 Pièce - Téléchargements
-
Fiche technique UDHOME9 2V / 7427324 , 0.50MB , pdfDéclaration de conformité UE UDHOME9 2V / 7427324 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni UDHOME9 2V / 7427324 , 0.09MB , pdfREACH Déclaration de conformité UDHOME9 2V / 7427324 , 0.12MB , pdfRoHS Déclaration de conformité UDHOME9 2V / 7427324 , 0.12MB , pdfInstructions de montage Floor box UDHOME4 2V I6/UDHOME9 2V I12 , 1.22MB , pdfInstructions de montage Hinged cover UDHOME9 , 0.32MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
