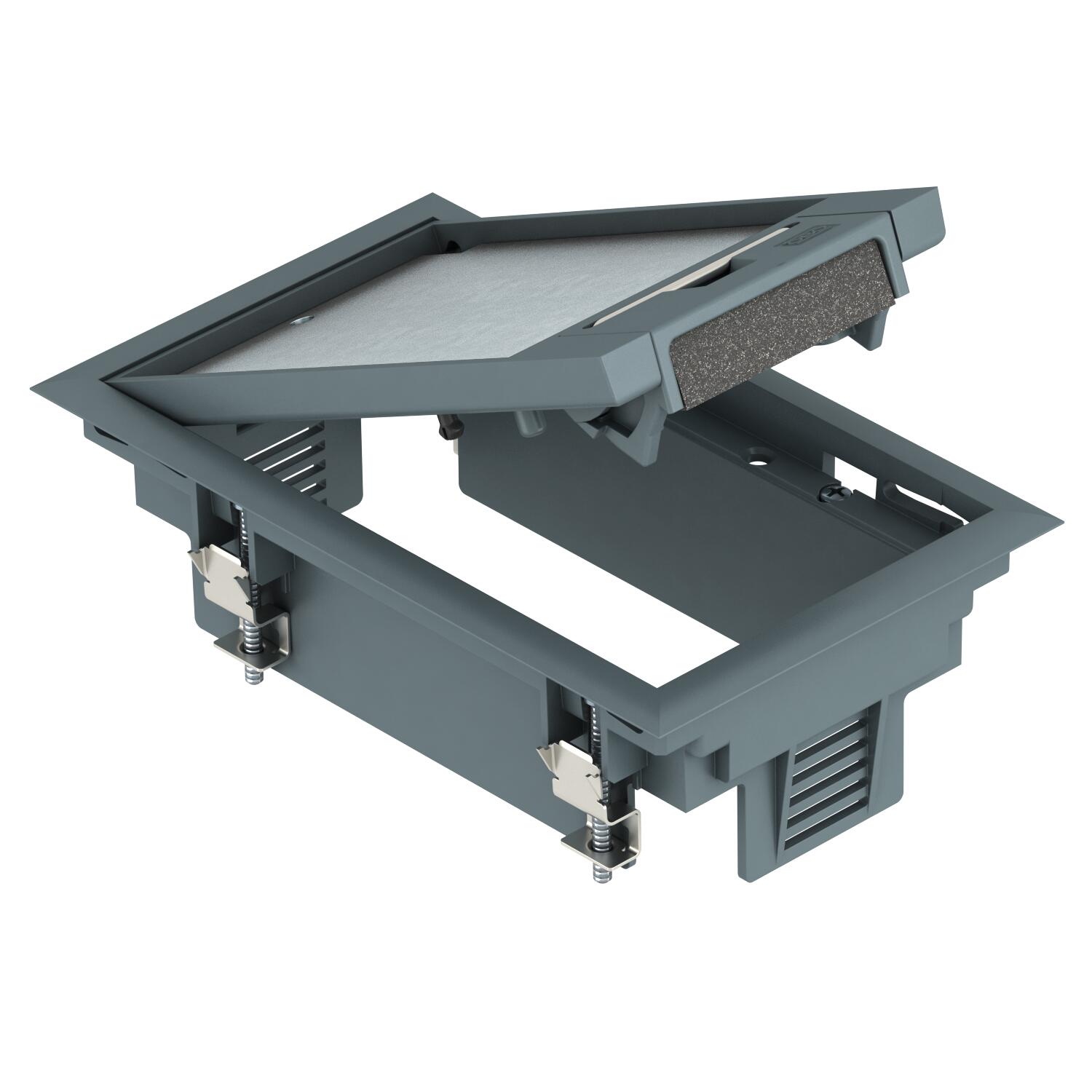

Boîtier de sol GES2 avec poignée étrier
Réf. 7405116 | EAN 4012195102182
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 3 appareillages individuels Modul 45 maximum sur un support universel UT3, insertion dans les systèmes de goulottes en intérieur.
Boîtier de sol avec poignée étrier, 1 emplacement, pour la pose du support de montage MT2.
Possibilité d'utiliser jusqu'à 2 appareillages d'installation avec une plaque centrale de 50.
-
- Caractéristiques techniques
-
Caractéristiques techniques

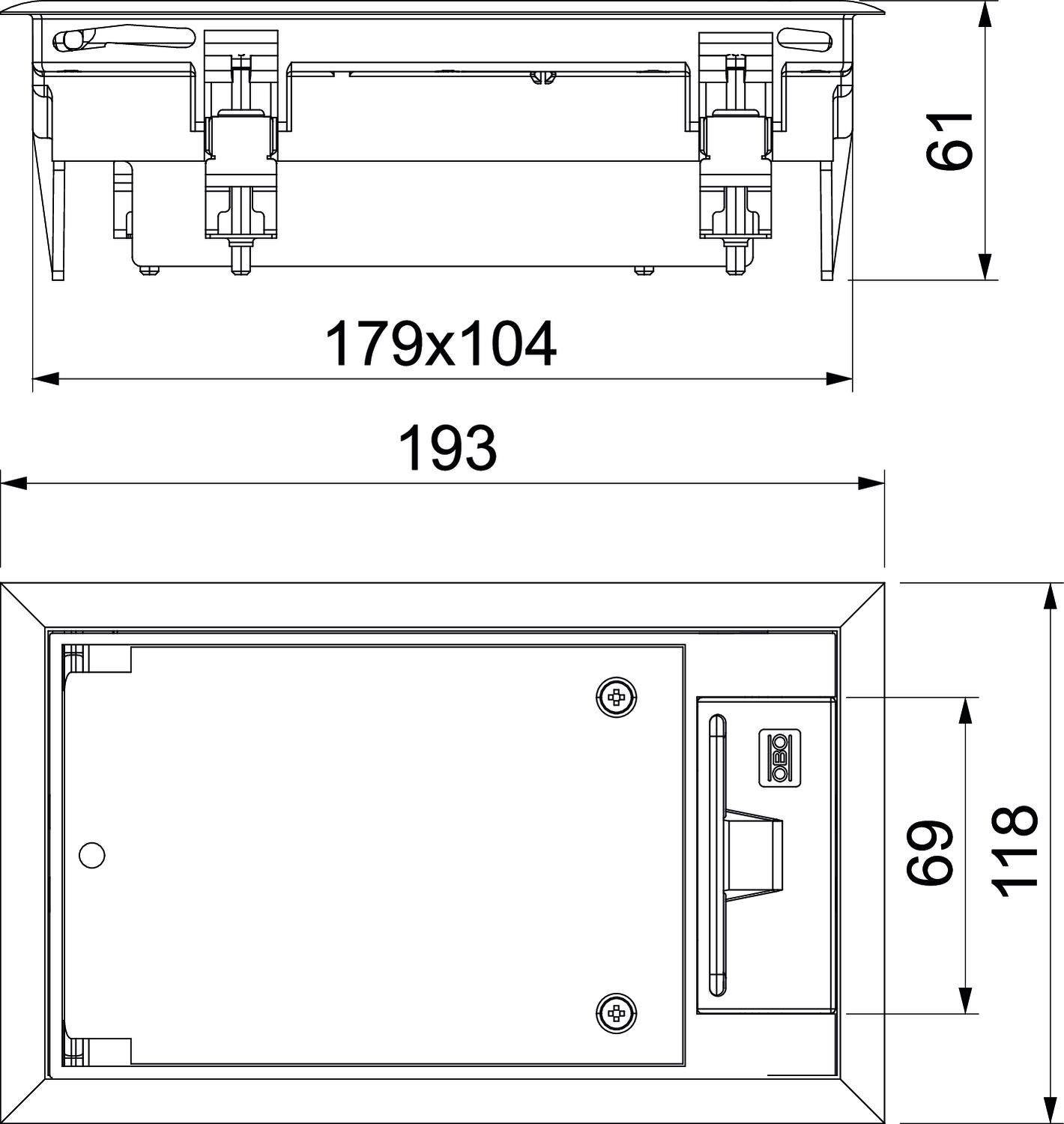

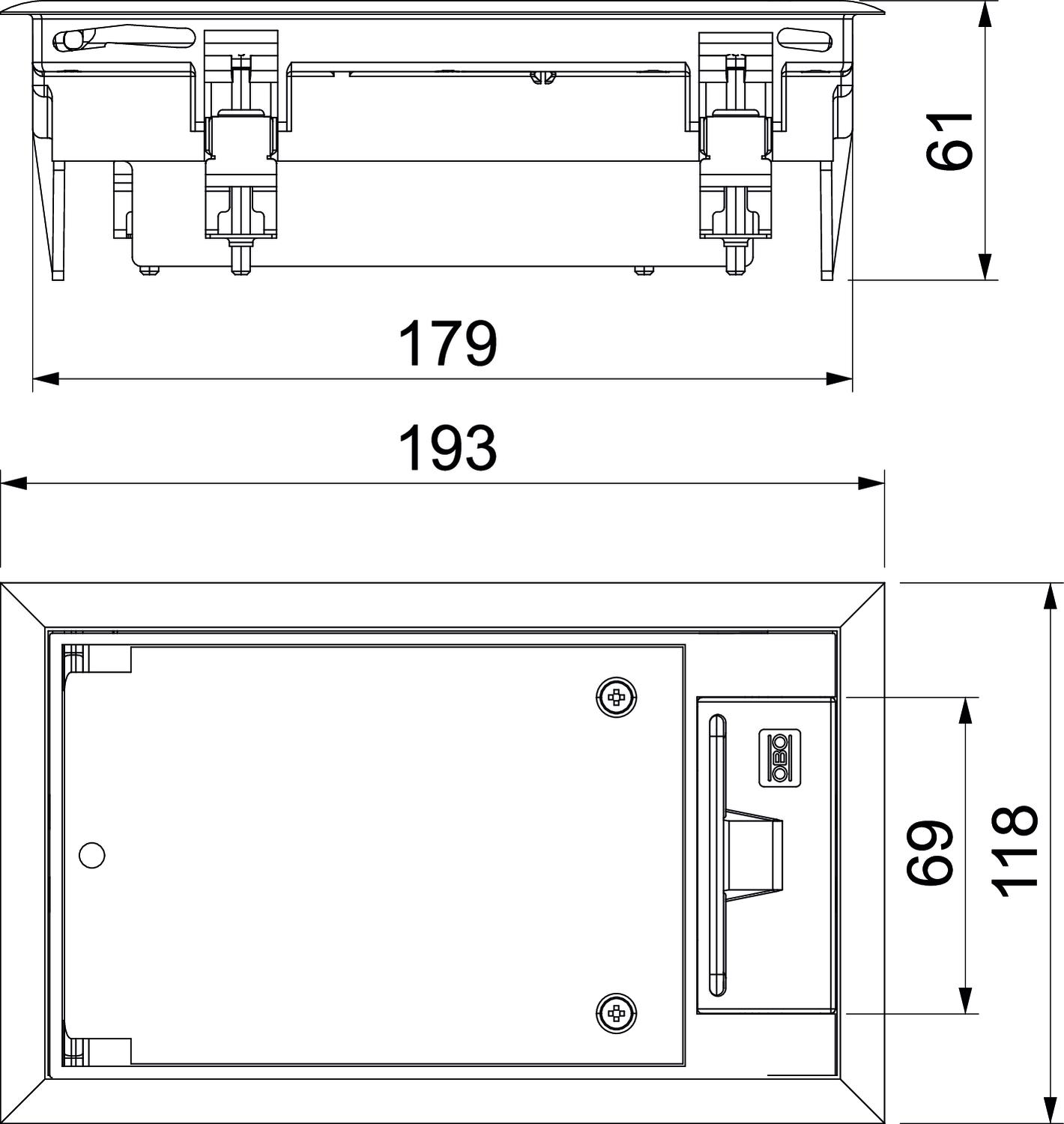

Avec évidement pour l'insertion du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour application extérieur non Convient pour goulotte noyée oui convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Convient pour nettoyage à l'eau non Couleur gris fer ; RAL 7011 Dimension 192x118x70 Dimension nominale pour boîtier d'appareillages 2 Empreinte CO2 (GWP) du berceau à la porte 1,2466 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 73 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur cote de montage 104 mm Largeur dimensions extérieures 118 mm Longueur cote de montage 180 mm Longueur dimensions extérieures 194 mm Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle rectangulaire Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 3 Nombre de paniers support appareillage 1 Plage de serrage D max. 29 mm Plage de serrage D min. 7 mm Possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES2 U 7011 / 7405116 , 0.25MB , pdfDéclaration de conformité UE GES2 U 7011 / 7405116 , 0.13MB , pdfREACH Déclaration de conformité GES2 U 7011 / 7405116 , 0.12MB , pdfRoHS Déclaration de conformité GES2 U 7011 / 7405116 , 0.09MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
