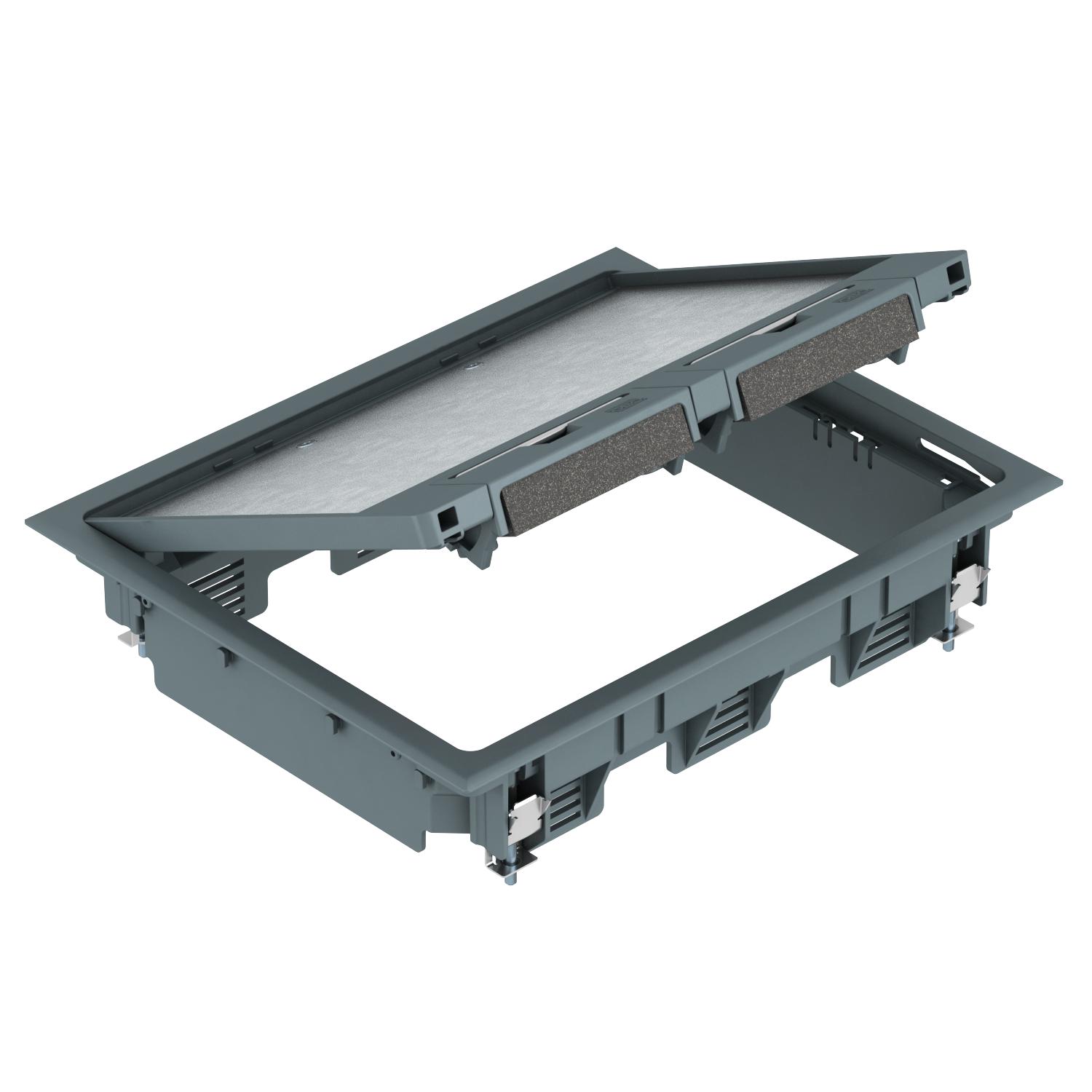

Boîtier de sol GES6 Universel avec poignée étrier
Réf. 7405308 | EAN 4012195103080
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 9 appareillages individuels Modul 45 maximum sur 3 supports universels UT3, insertion dans les systèmes de goulottes en intérieur.
Boîtier de sol avec poignée étrier, 3 emplacements, pour la pose du support de montage MT6. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.
Pour la montage dans le faux-plancher il convient de commander les équerres séparément.
Jusqu'à 6 appareillages avec une plaque centrale de 50 mm peuvent être utilisés.
-
- Caractéristiques techniques
-
Caractéristiques techniques

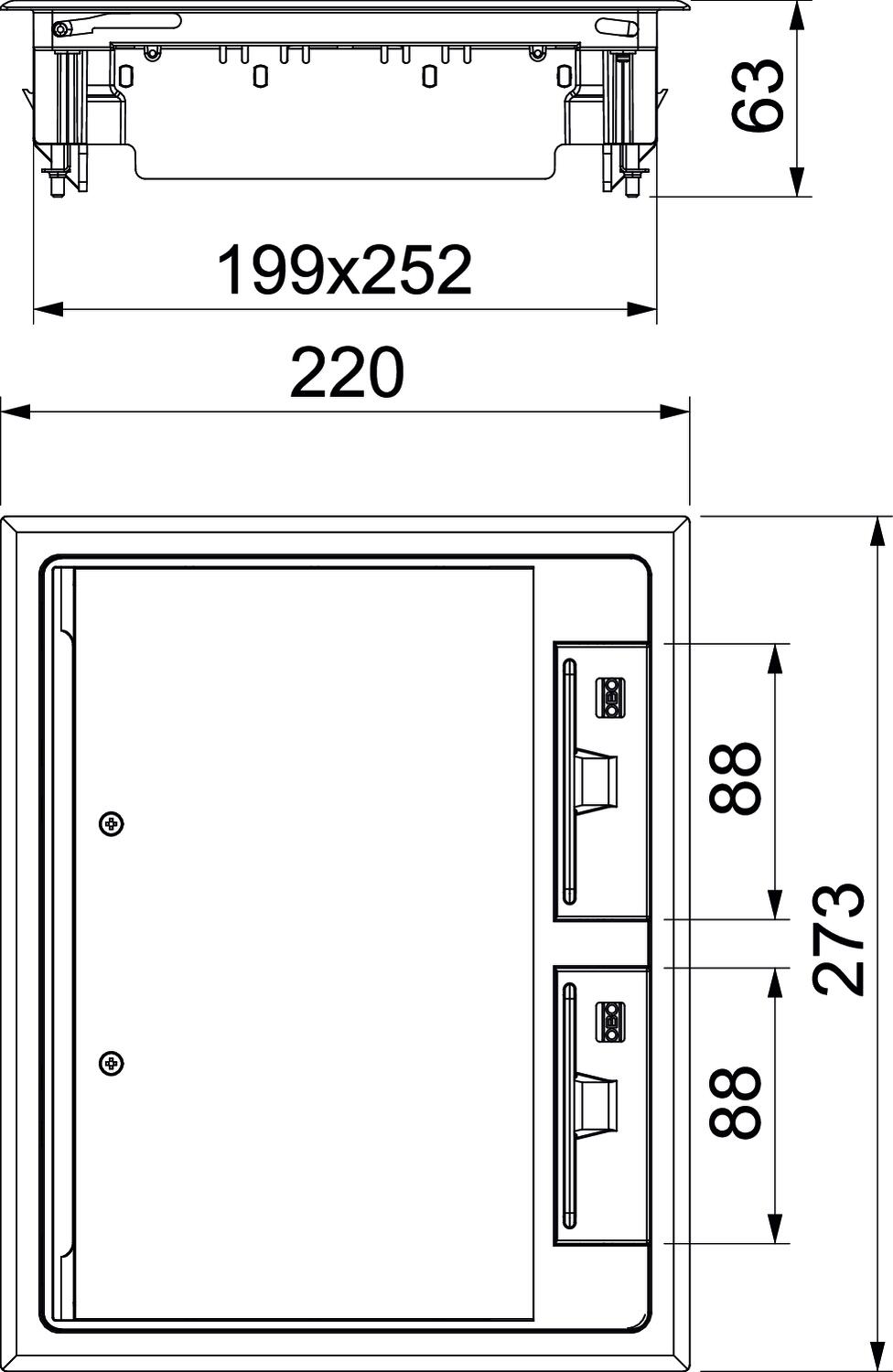

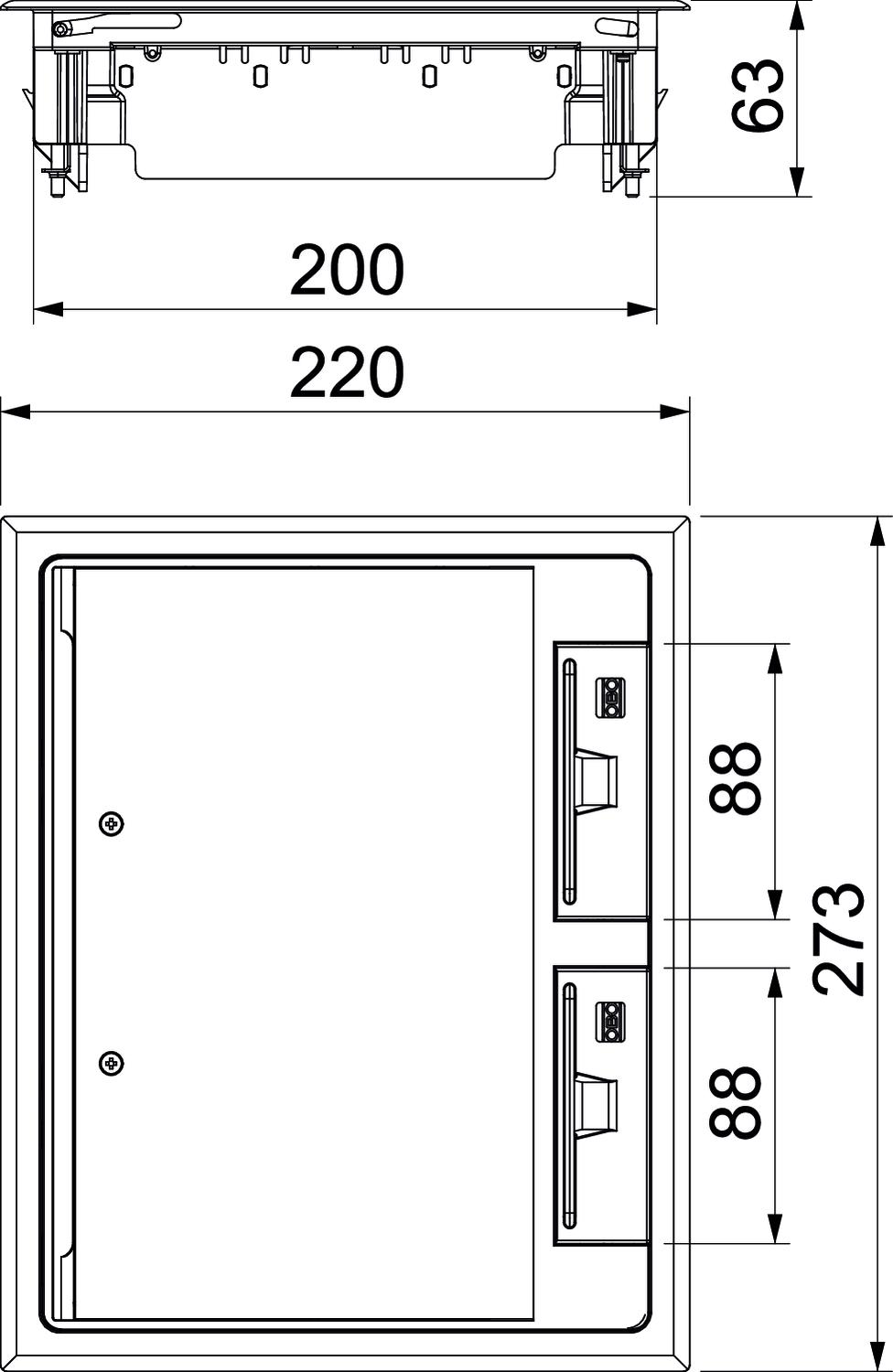

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 500 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Couleur gris fer ; RAL 7011 Dimension 273x220x61 Dimension h 73 mm Dimension nominale pour boîtier d'appareillages 6 Empreinte CO2 (GWP) du berceau à la porte 1,7847 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 73 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur cote de montage 252 mm Largeur dimensions extérieures 273 mm Longueur cote de montage 199 mm Longueur dimensions extérieures 220 mm Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle rectangulaire Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 9 Nombre de paniers support appareillage 3 Plage de serrage D max. 31 mm Plage de serrage D min. 9 mm Possibilité d'installation du joint non Profondeur de montage 73 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement MT3 / GB2 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce - Téléchargements
-
Fiche technique GES6 U 7011 / 7405308 , 0.29MB , pdfDéclaration de conformité UE GES6 U 7011 / 7405308 , 0.13MB , pdfREACH Déclaration de conformité GES6 U 7011 / 7405308 , 0.13MB , pdfRoHS Déclaration de conformité GES6 U 7011 / 7405308 , 0.13MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
