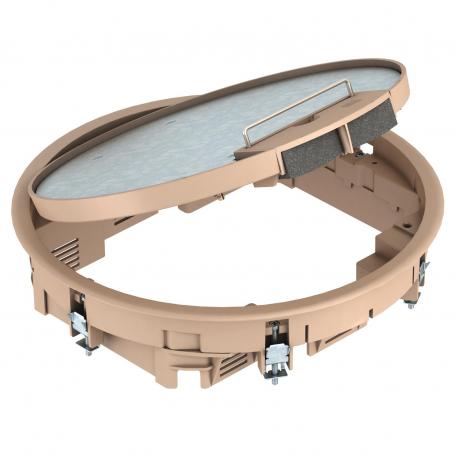

Boîtier de sol GESR7 avec poignée étrier
Réf. 7405460 | EAN 4012195103806
- Description du produit
-
Description du produitBoîtier de sol avec poignée étrier pour 10 appareillages individuels Modul 45 maximum sur 2 supports universels UT3 et un support universel UT4, insertion dans les systèmes de conduits et les faux planchers en intérieur.
Possibilité d'utiliser jusqu'à 7 appareillages d'installation avec une plaque centrale de 50.
-
- Caractéristiques techniques
-
Caractéristiques techniques

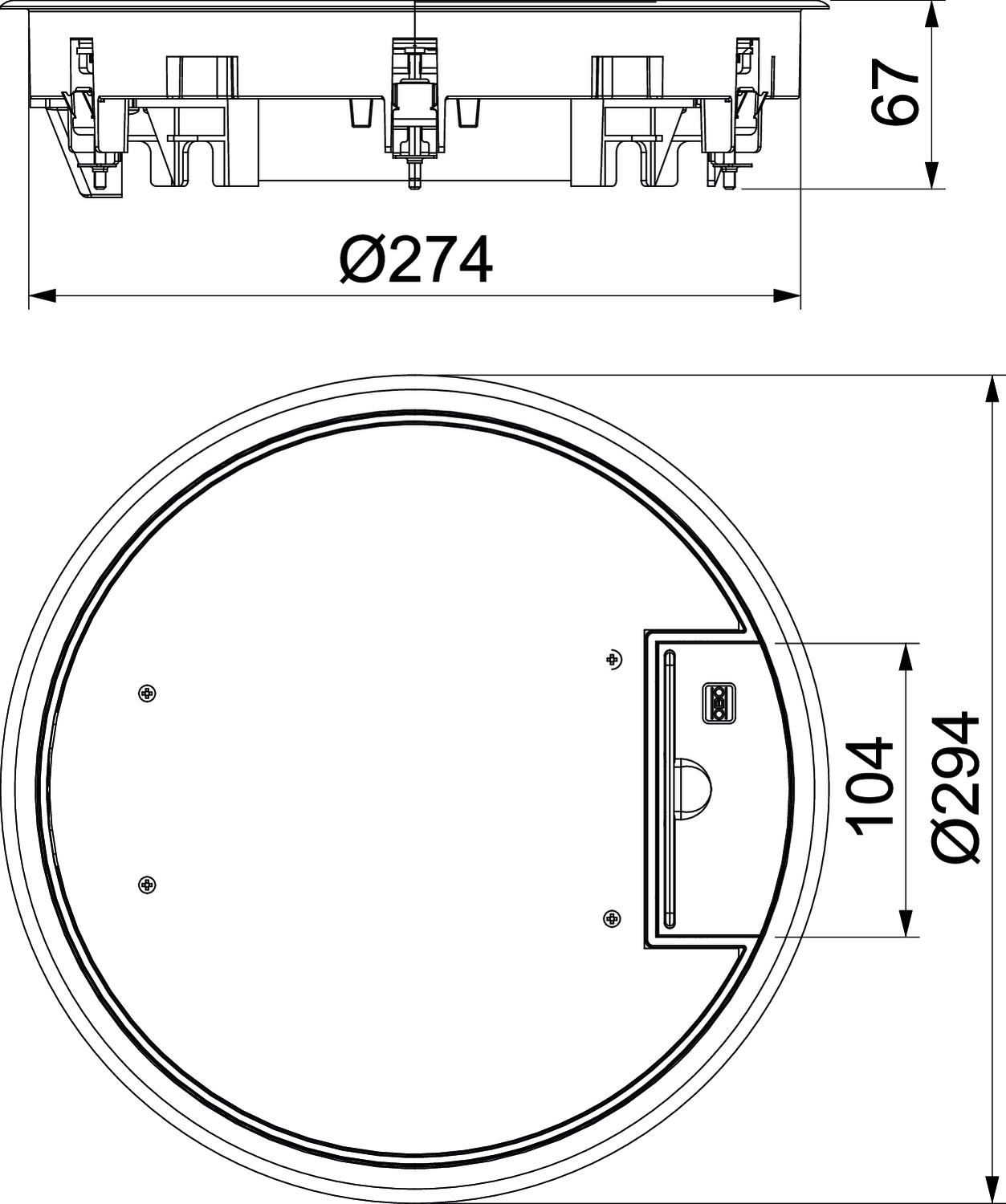

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape oui Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau non Couleur beige gris ; RAL 1019 Diamètre de montage 275 Diamètre extérieur 294 mm Dimension Ø294x66 Dimension nominale pour boîtier d'appareillages R7 Empreinte CO2 (GWP) du berceau à la porte 8,3362 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 5 mm Hauteur de plancher min. 78 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle rond Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 10 Nombre de paniers support appareillage 3 Plage de serrage D max. 36 mm Plage de serrage D min. 14 mm Possibilité d'installation du joint non Profondeur de montage 78 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement UT3 / UT4 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm
MTU 2 7407836 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm
UT3 45 3 7408723 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce - Téléchargements
-
Fiche technique GESR7 10U 1019 / 7405460 , 0.26MB , pdfDéclaration de conformité UE GESR7 10U 1019 / 7405460 , 0.13MB , pdfREACH Déclaration de conformité GESR7 10U 1019 / 7405460 , 0.12MB , pdfRoHS Déclaration de conformité GESR7 10U 1019 / 7405460 , 0.13MB , pdfApprobation Approbation VDE GES , 0.12MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
