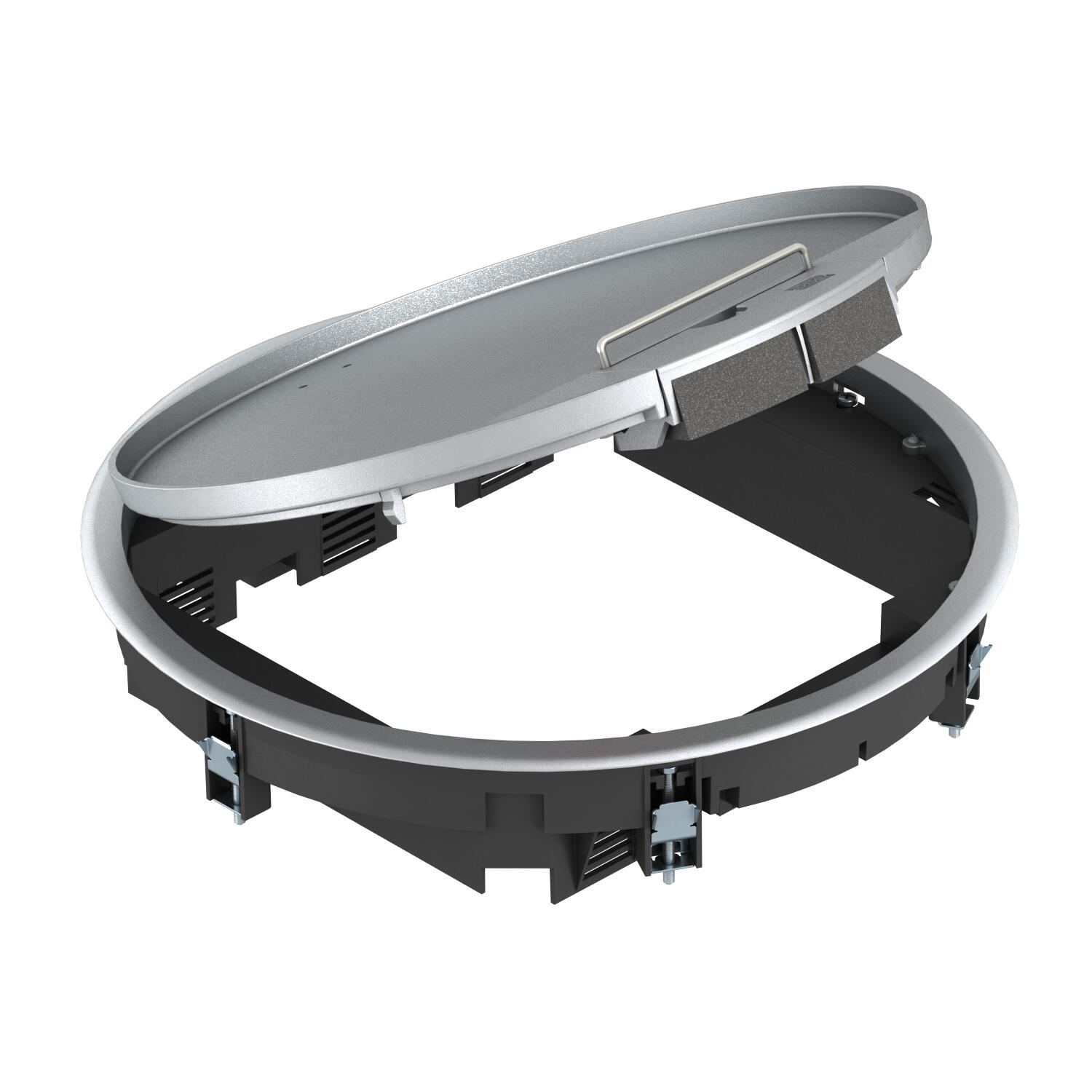

Boîtier de sol GESRA9/10 avec poignée étrier 10

Boîtier de sol GESRA9/10 avec poignée étrier

Réf. 7405580 | EAN 4012195104445

Réf. / Type	7405580 / GESRA9 10U

Épaisseur du revêtement de sol	10 mm

Description du produit

Description du produit

Boîtier de sol avec poignée étrier pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et les faux planchers en intérieur.

Boîtier de sol avec poignée étrier, 3 compartiments, pour la pose du support de montage MT9. Il est possible d'installer 3 plaques de recouvrement de forme APMT5.

Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.

Caractéristiques techniques

Caractéristiques techniques

Avec évidement pour l'insertion du revêtement de sol	oui
Cadre de protection du revêtement de sol	oui
Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
Compatible avec le conduit noyé dans la chape	oui
Convient pour goulotte noyée	oui
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Convient pour nettoyage à l'eau	non

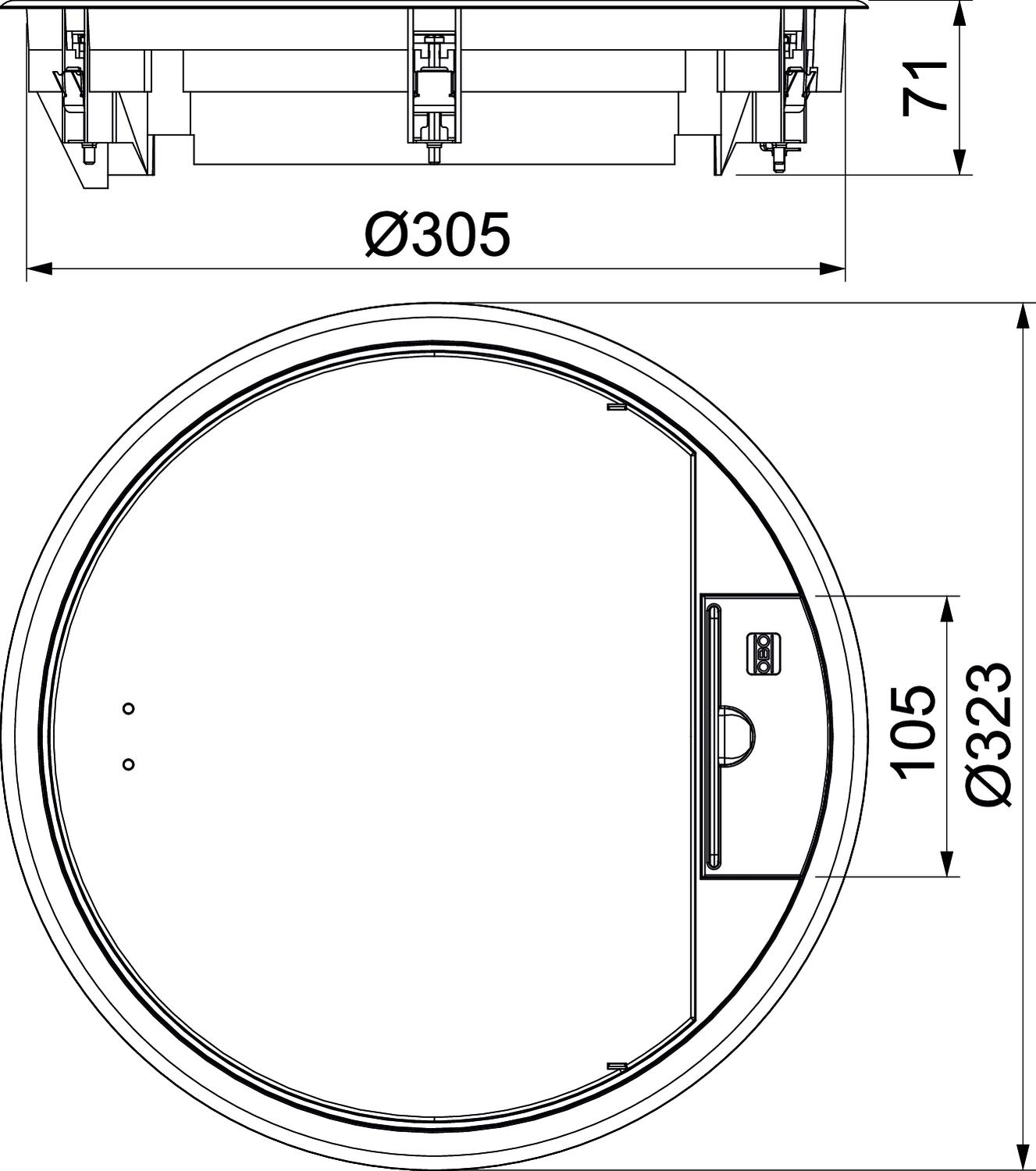

Diamètre de montage	305
Diamètre extérieur	323 mm
Dimension	Ø323x70
Dimension nominale pour boîtier d'appareillages	R9
Empreinte CO2 (GWP) du berceau à la porte	18,3614 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	10 mm
Hauteur de plancher min.	78 mm

Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK10
Matériau	Coulage d'aluminium sous pression
Mécanisme d'ouverture	poignée étrier
Modèle	rond
Modèle pour charges lourdes	non
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Plage de serrage D max.	33 mm
Plage de serrage D min.	3 mm
Possibilité d'installation du joint	non
Profondeur de montage	78 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Épaisseur du revêtement de sol	Réf.	Quantité	Plus petite unité de vente
GESRA9 10U	10 mm	7405580	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Dispositif de réglage en hauteur	GES RV	7407536	Pièce	2 Pièce
Plaque de support 2 x type C pour support de montage	MTM 2C	7407788	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce

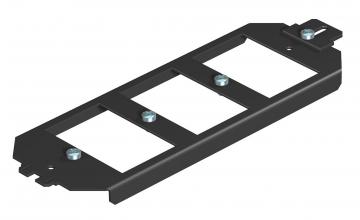

Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce

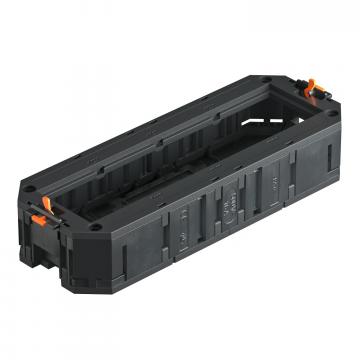

Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
