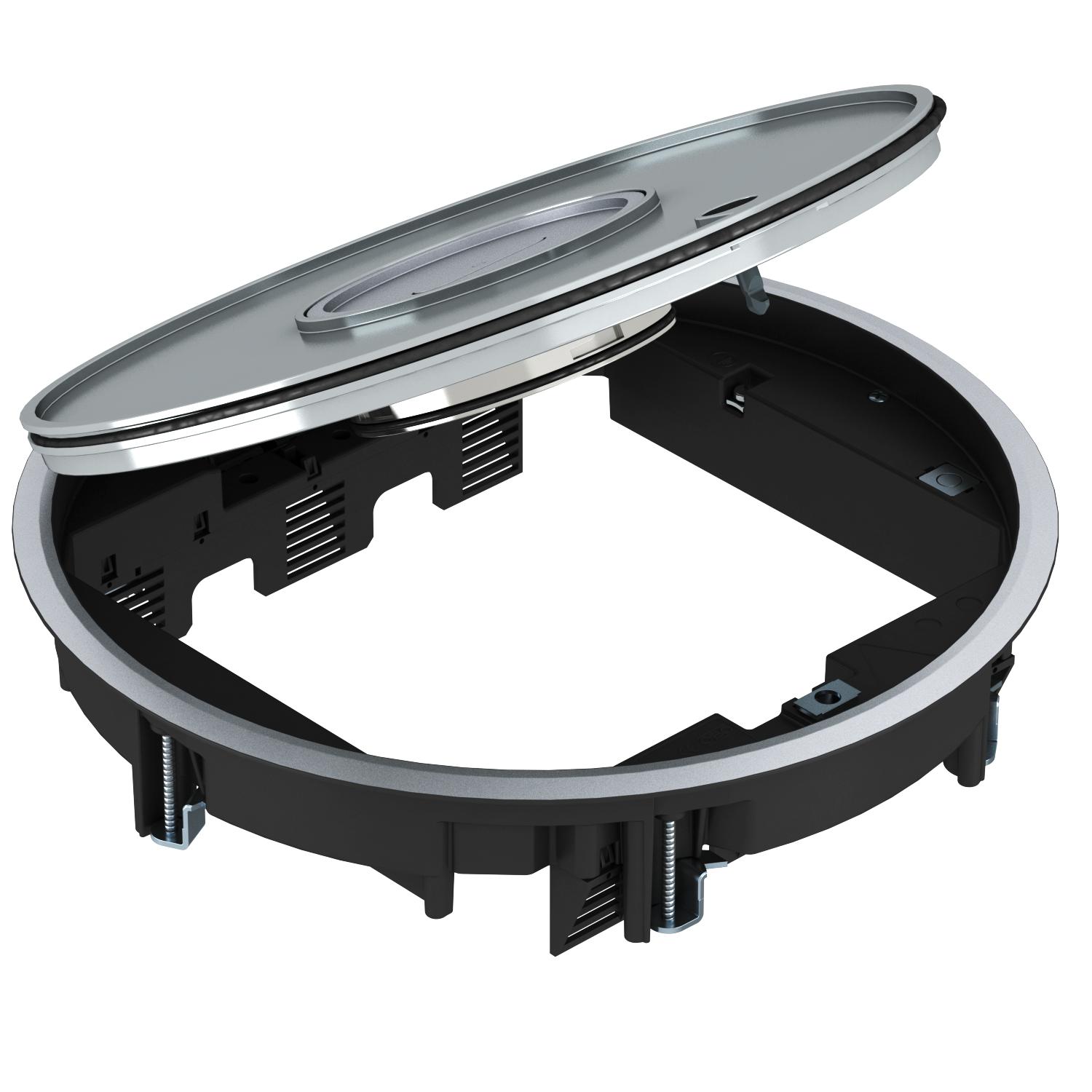

Boîtier de sol GRAF9-2 BA3, nettoyage à l’eau, avec évidement pour l’insertion du revêtement de sol
Réf. 7405743 | EAN 4012196581634
- Description du produit
-
Description du produitBoîtier de sol avec tube pour sols nettoyés à l'eau pour 12 appareillages individuels Modul 45 maximum sur 3 supports universels UT4, insertion dans les systèmes de goulottes et dans les faux planchers en intérieur.
Surface en aluminium finition brillante avec une profondeur de l'évidement du revêtement de sol de 3 mm. Pour profondeur d'encastrement de 65 mm.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.
Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.
Possibilité d'utiliser jusqu'à 9 appareillages d'installation avec une plaque centrale de 50.
-
- Caractéristiques techniques
-
Caractéristiques techniques

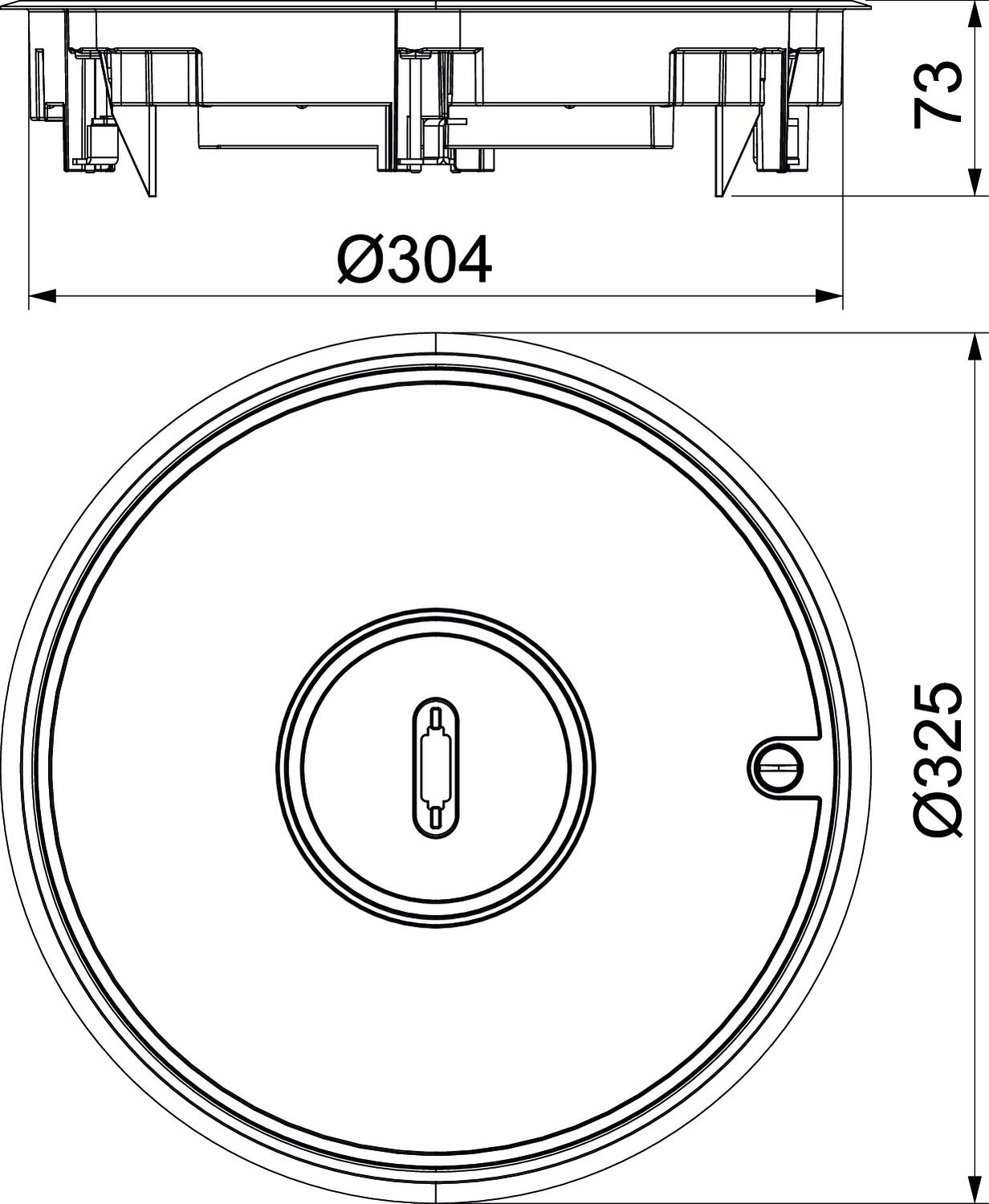

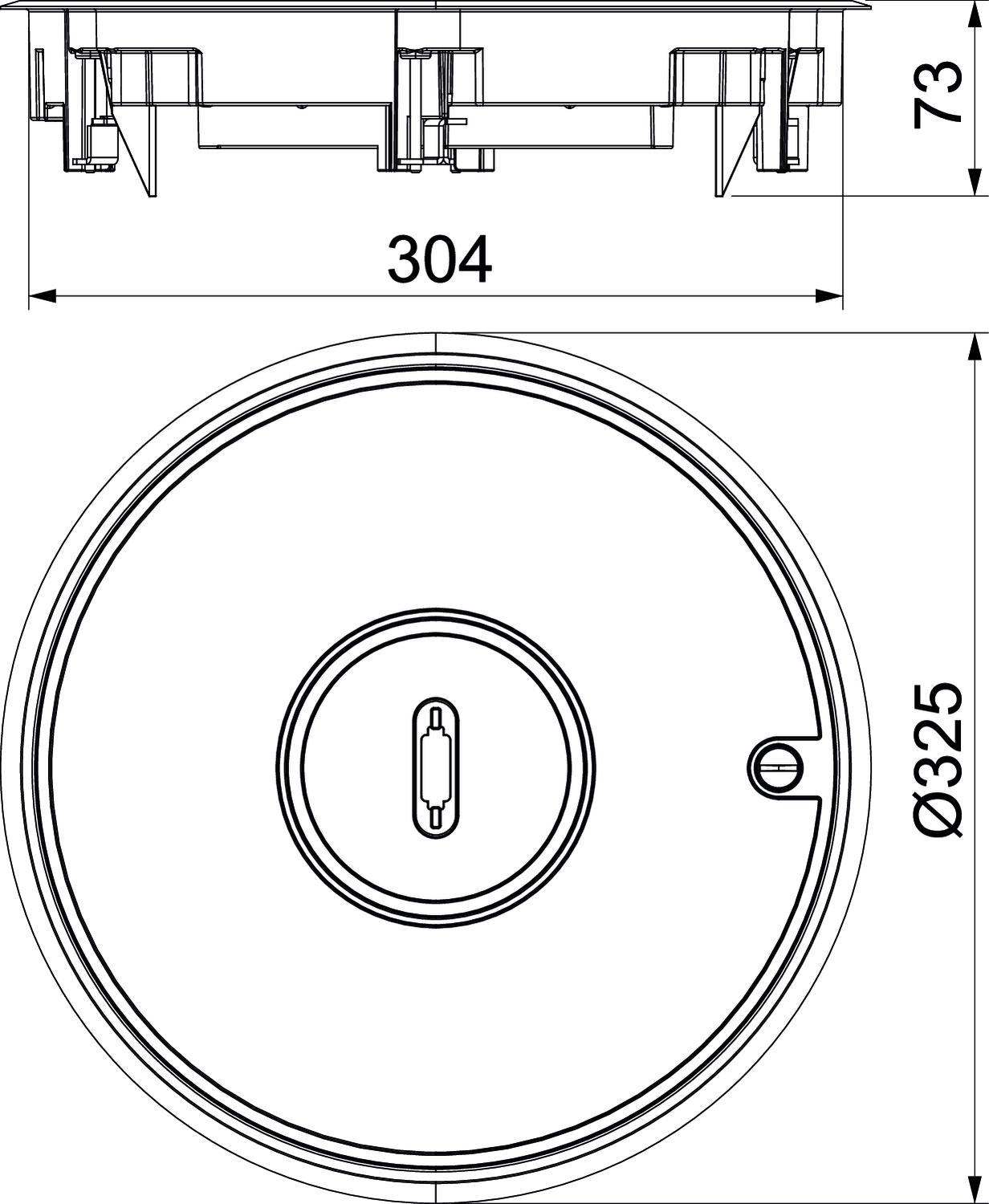

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 10 000 N Charge verticale, petite surface jusqu'à 3 000 N Compatible avec le conduit fermé affleurant avec la chape oui Compatible avec le conduit noyé dans la chape oui Convient pour goulotte noyée oui convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Convient pour nettoyage à l'eau oui Diamètre de montage 305 Diamètre extérieur 325 mm Dimension Ø325x73 Dimension nominale pour boîtier d'appareillages R9 Empreinte CO2 (GWP) du berceau à la porte 4,2742 kg CO2e / 1 Pièce Entretien du sol humide Épaisseur du revêtement de sol 3 mm Hauteur de plancher min. 80 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP45 Indice de protection code IK IK10 Matériau Coulage d'aluminium sous pression Mécanisme d'ouverture Verrou tournant Modèle rond Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes oui Modèle Sortie de câble Tube escamotable Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 Plage de serrage D max. 73 mm Plage de serrage D min. 4 mm Possibilité d'installation du joint oui Type du système d'encastrement UT4 - Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Dispositif de réglage en hauteur
GES RV 7407536 2 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce
Plaque de support 2 x type C pour support de montage
MTM 2C 7407788 1 Pièce - Téléchargements
-
Fiche technique GRAF9-2 BA3 / 7405743 , 0.27MB , pdfREACH Déclaration de conformité GRAF9-2 BA3 / 7405743 , 0.12MB , pdfRoHS Déclaration de conformité GRAF9-2 BA3 / 7405743 , 0.13MB , pdfApprobation Approbation VDE GRAF9 , 0.28MB , pdfInstructions de montage Notice de montage support d'encastrement GRAF9-2 , 0.35MB , pdfInstructions d'utilisation Instructions d'utilisation PF-G , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
