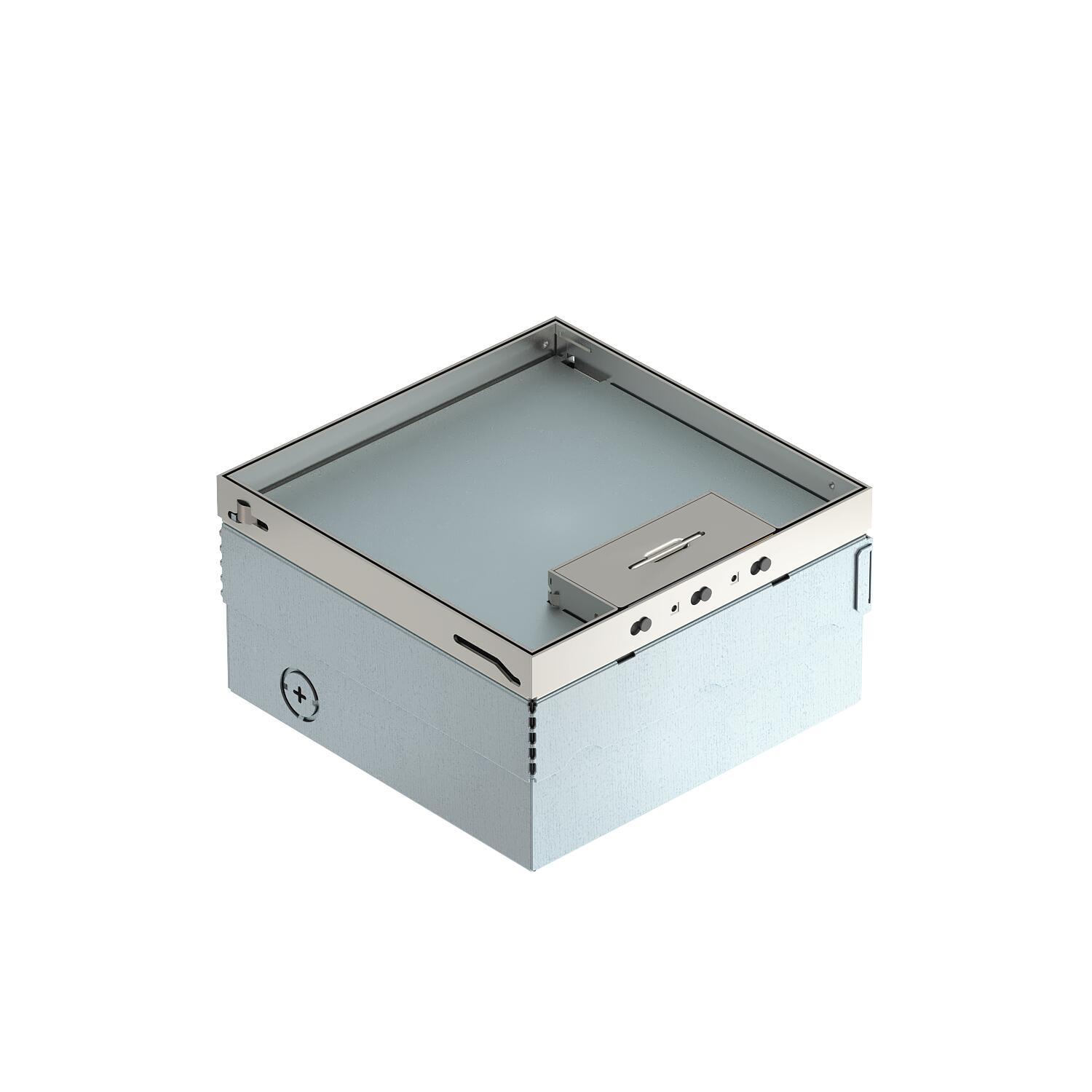

Boîtier de sol UDHOME4, avec support de montage I4, pouvant être équipé au choix, acier inoxydable
Réf. 7427074 | EAN 4012195922315
- Description du produit
-

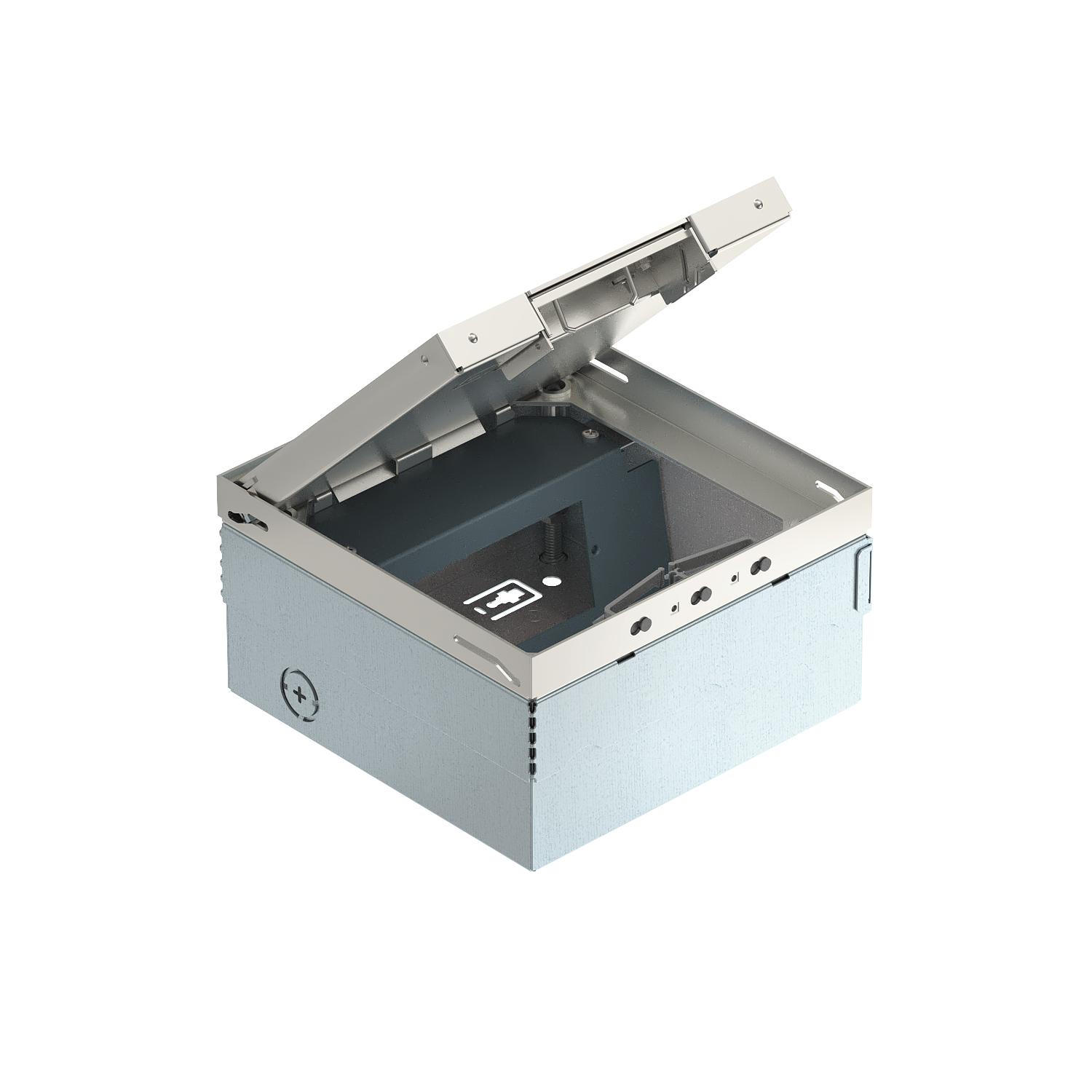

Description du produitBoîtier de sol carré pour quatre appareillages de fabrication italienne, pour une utilisation dans des planchers creux et des chapes nettoyés à sec à l'intérieur. Boîtier de montage avec pré-poinçonnages pour canalisations (M25). Couvercle réglable à l'aide de 4 supports de nivellement sur le rebord supérieur du revêtement de sol. Évidement de 15 mm pour l'insertion du revêtement de sol dans le couvercle rabattable. La hauteur d'encastrement est de 110 mm au minimum, la plage de nivellement 30 mm.
Un support de montage est fourni à la livraison.
Les surfaces visibles du revêtement de sol sont en acier inoxydable.
-
- Caractéristiques techniques
-
Caractéristiques techniques

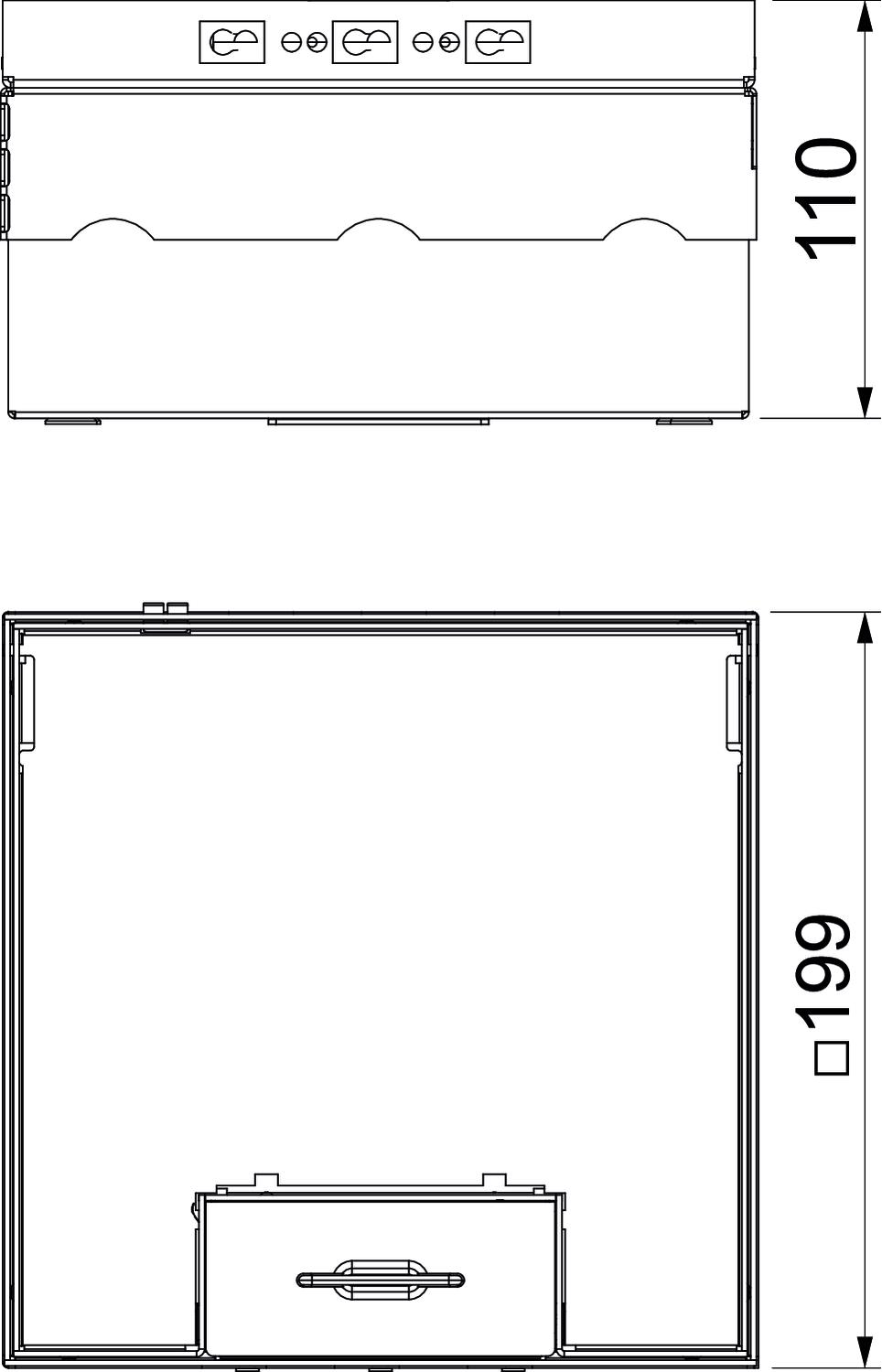

Dimension 198x198x110 Empreinte CO2 (GWP) du berceau à la porte 18,7732 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Hauteur de chape max. 130 mm Hauteur de chape min. 110 mm Hauteur de plancher max. 140 mm Hauteur de plancher min. 110 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 202 mm Largeur cote de montage 202 mm Largeur dimensions extérieures 199 mm Longueur 202 mm Longueur cote de montage 202 mm Longueur dimensions extérieures 199 mm Matériau acier inoxydable 1.4301 Mécanisme d'ouverture poignée étrier Modèle Sortie de câble Sortie de cordon pivotante Plage de réglage max. 140 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm - Tous les types
