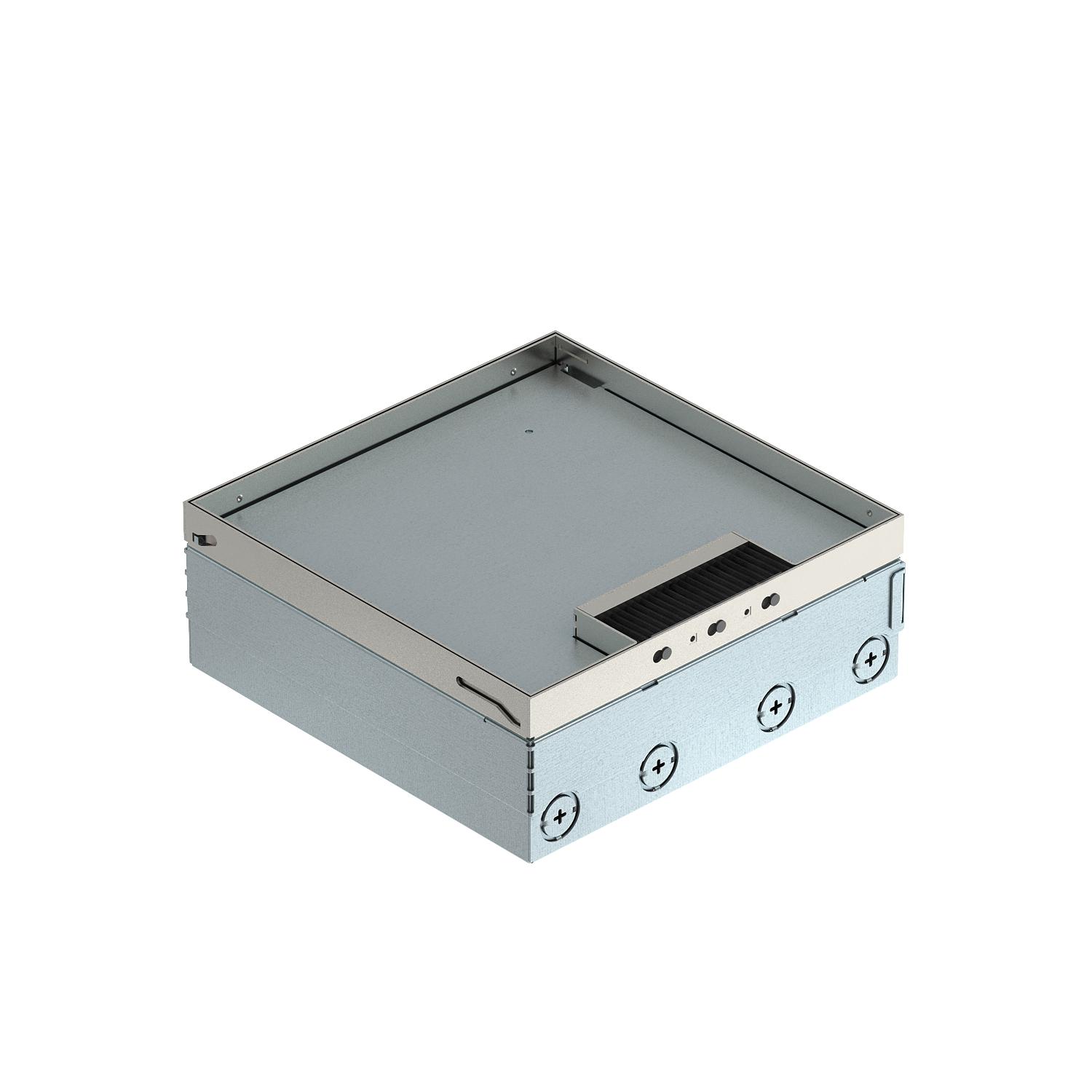

Boîtier de sol UDHOME9 avec joint brosse, acier inoxydable, avec support FLF, couvercle pouvant être équipé
Réf. 7427332 | EAN 4012195916802
- Description du produit
-
Description du produitBoîtier de sol carré pour une utilisation dans des planchers creux et des chapes nettoyées à sec à l'intérieur.
Boîtier de montage avec ouvertures d'insertion défonçables pour tubes (M25). Couvercle réglable à l'aide de quatre supports de nivellement sur le rebord supérieur du revêtement de sol. La profondeur d'encastrement minimale est de 95 mm, la plage de réglage de +30 mm.
Sortie de câble affleurante avec le sol avec une sortie balai.

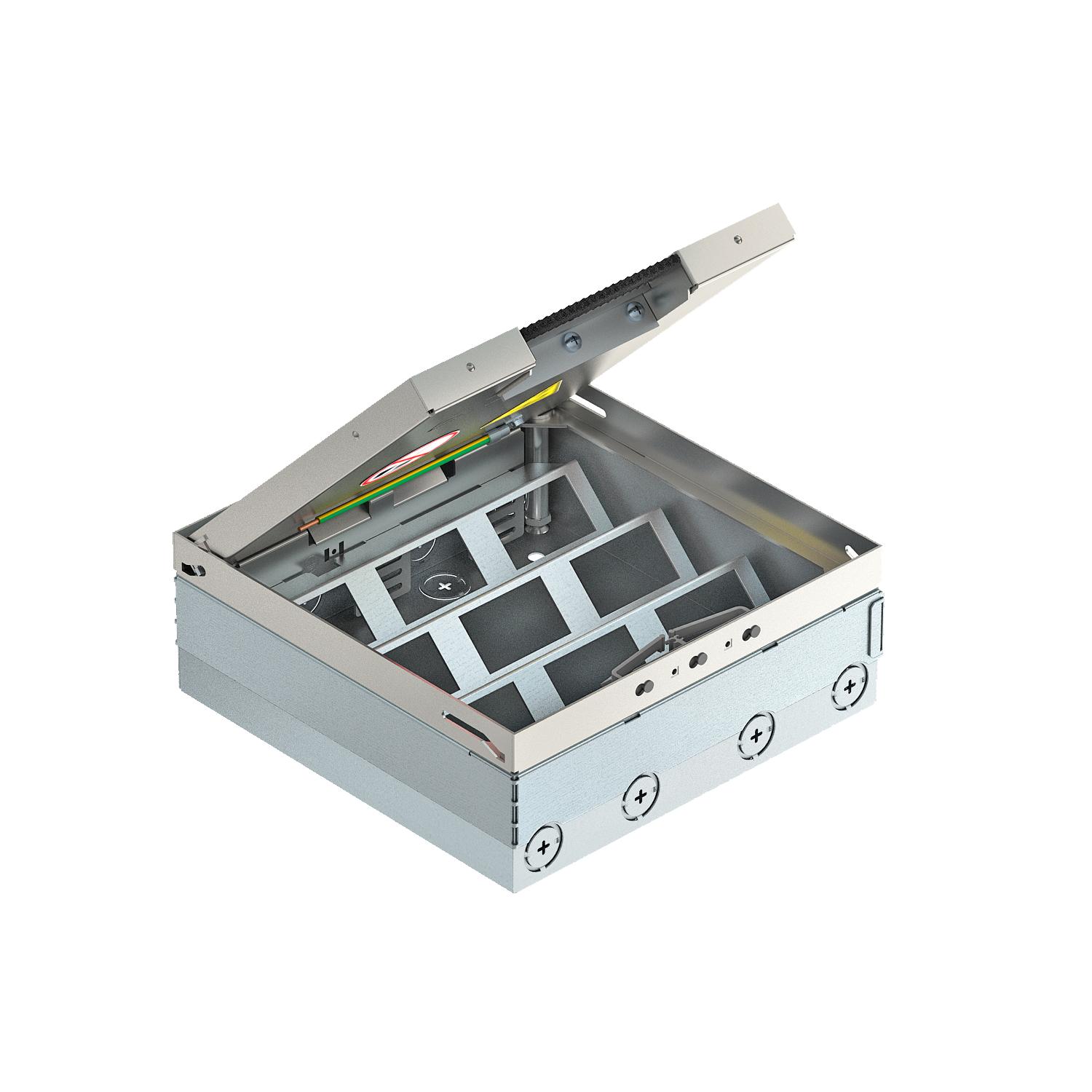

Support d'appareillage en tôle d'acier galvanisée pour 9x FLF 3/5.
Couvercle avec revêtement de sol garnissable, 15 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

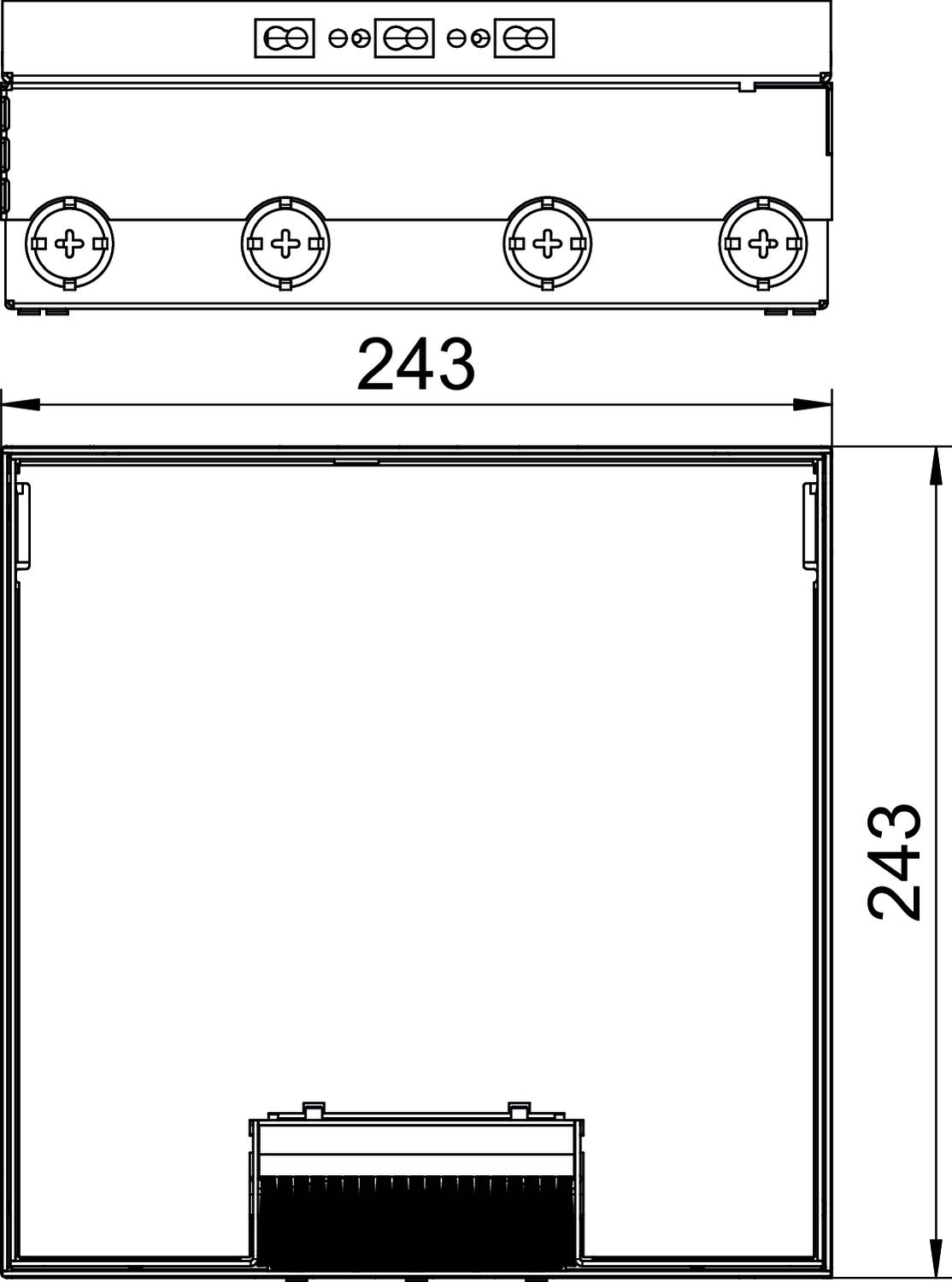

Charge verticale, grande surface jusqu'à 5 000 N Charge verticale, petite surface jusqu'à 3 000 N Empreinte CO2 (GWP) du berceau à la porte 24,883 kg CO2e / 1 Pièce Épaisseur du revêtement de sol 15 mm Équipement Supports FLF Exécution du couvercle Évidement pour l’insertion du revêtement de sol Hauteur de chape max. 110 mm Hauteur de chape min. 95 mm Hauteur de plancher max. 125 mm Hauteur de plancher min. 95 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK10 Largeur 246 mm Largeur cote de montage 246 mm Largeur dimensions extérieures 243 mm Longueur 246 mm Longueur cote de montage 246 mm Longueur dimensions extérieures 243 mm Matériau acier inoxydable 1.4301 Modèle Sortie de câble Sortie balai Plage de réglage max. 125 mm Plage de réglage min. 95 mm - Tous les types
- Téléchargements
-
Fiche technique UDHOME9 2V U PE / 7427332 , 0.20MB , pdfREACH Déclaration de conformité UDHOME9 2V U PE / 7427332 , 0.13MB , pdfRoHS Déclaration de conformité UDHOME9 2V U PE / 7427332 , 0.13MB , pdfInstructions de montage Notice de montage boîtier de sol UDHOME4/9 , 0.08MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
