Boîtier sous plancher pour GES9UGE
Réf. 7429699 | EAN 4012196614165
- Description du produit
-

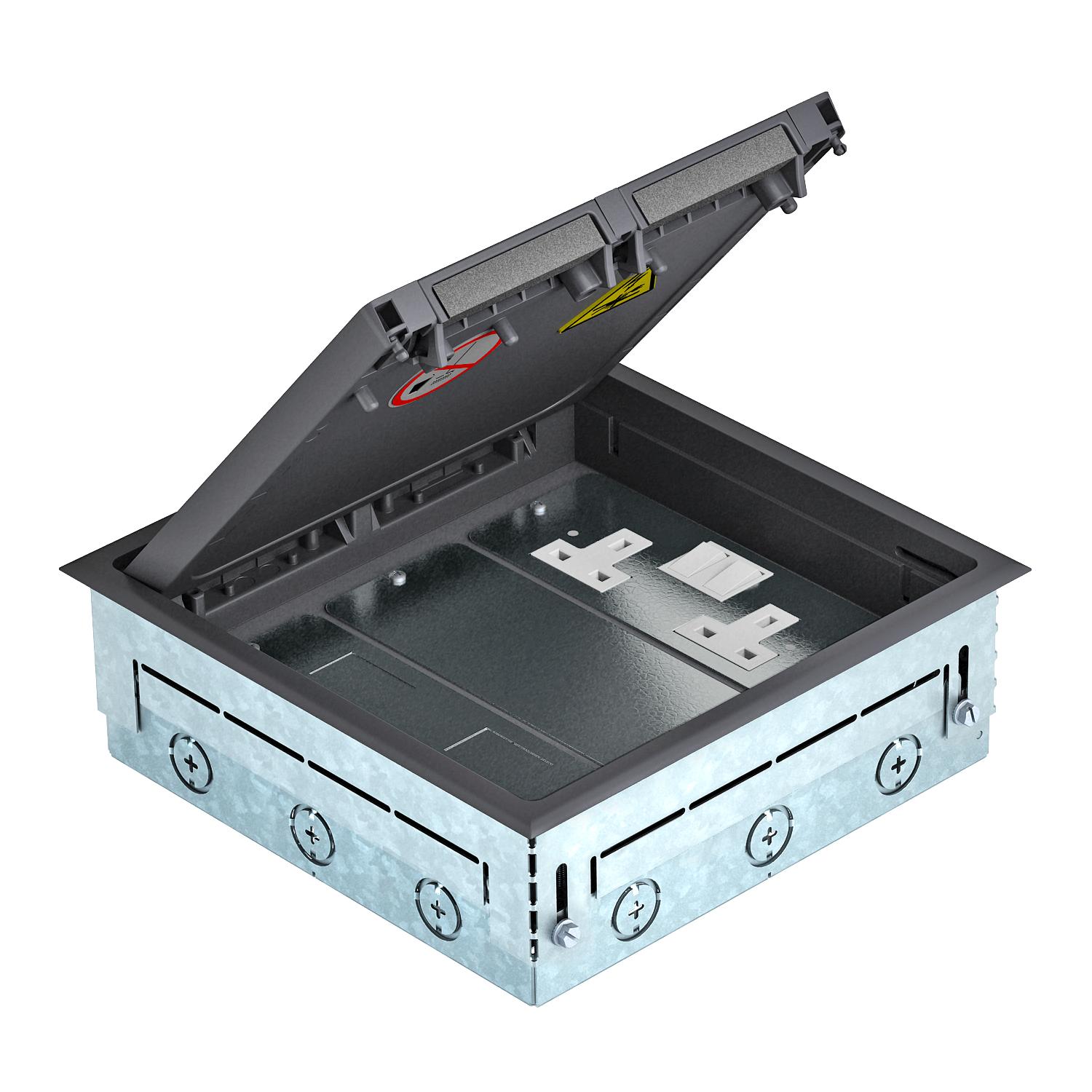

Description du produitBoîte sous chape carrée pour un boîtier de sol GES9 UGE pour installation sous chape en intérieur. Avec ouvertures d'insertion défonçables pour tubes (M25), sur les quatre côtés. La livraison comprend une plaque de recouvrement APMT5 pleine et une plaque de recouvrement pour 4 prises informatiques de type LUJ6C ainsi qu’une plaque de recouvrement APMT5 avec une prise de courant double couplée. La profondeur d'encastrement minimale est de 64 mm, la plage de nivellement + 23 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

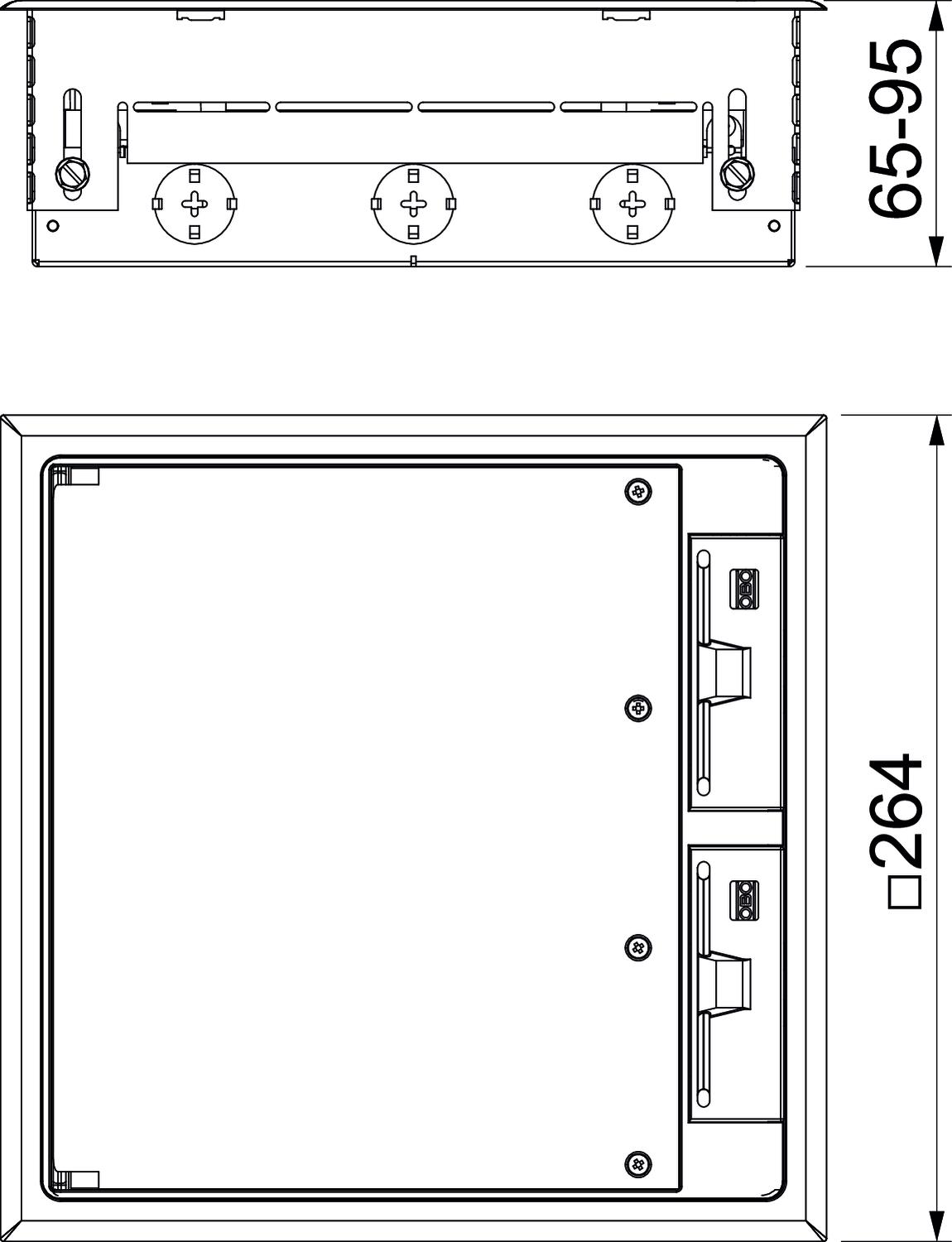

Avec évidement pour l'insertion du revêtement de sol oui Cadre de protection du revêtement de sol oui Charge verticale, grande surface jusqu'à 3 000 N Charge verticale, petite surface jusqu'à 2 000 N Compatible avec le conduit fermé affleurant avec la chape non Compatible avec le conduit noyé dans la chape non Convient pour goulotte noyée non convient pour montage dans des faux-planchers non Convient pour montage dans plancher technique non Convient pour nettoyage à l'eau non Couleur gris fer ; RAL 7011 Dimension 264x264x91 Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 12,7726 kg CO2e / 1 Pièce Entretien du sol sécher Épaisseur du revêtement de sol 10 mm Hauteur de chape max. 85 mm Hauteur de chape min. 65 mm Hauteur de plancher max. 95 mm Hauteur de plancher min. 72 mm Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP40 Indice de protection code IK IK08 Largeur 264 mm Largeur dimensions extérieures 264 mm Longueur 264 mm Longueur dimensions extérieures 264 mm Matériau Polyamide Mécanisme d'ouverture poignée étrier Modèle de cadre Cadre de protection de moquette Modèle pour charges lourdes non Modèle Sortie de câble Sortie de cordon pivotante Nombre d'appareillages montables 12 Nombre de paniers support appareillage 3 Plage de réglage max. 85 mm Plage de réglage min. 65 mm Possibilité d'installation du joint non Profondeur de montage 72 mm Support d'appareillage pour le logement de paniers appareillage oui Type du système d'encastrement MT4 - Tous les types
