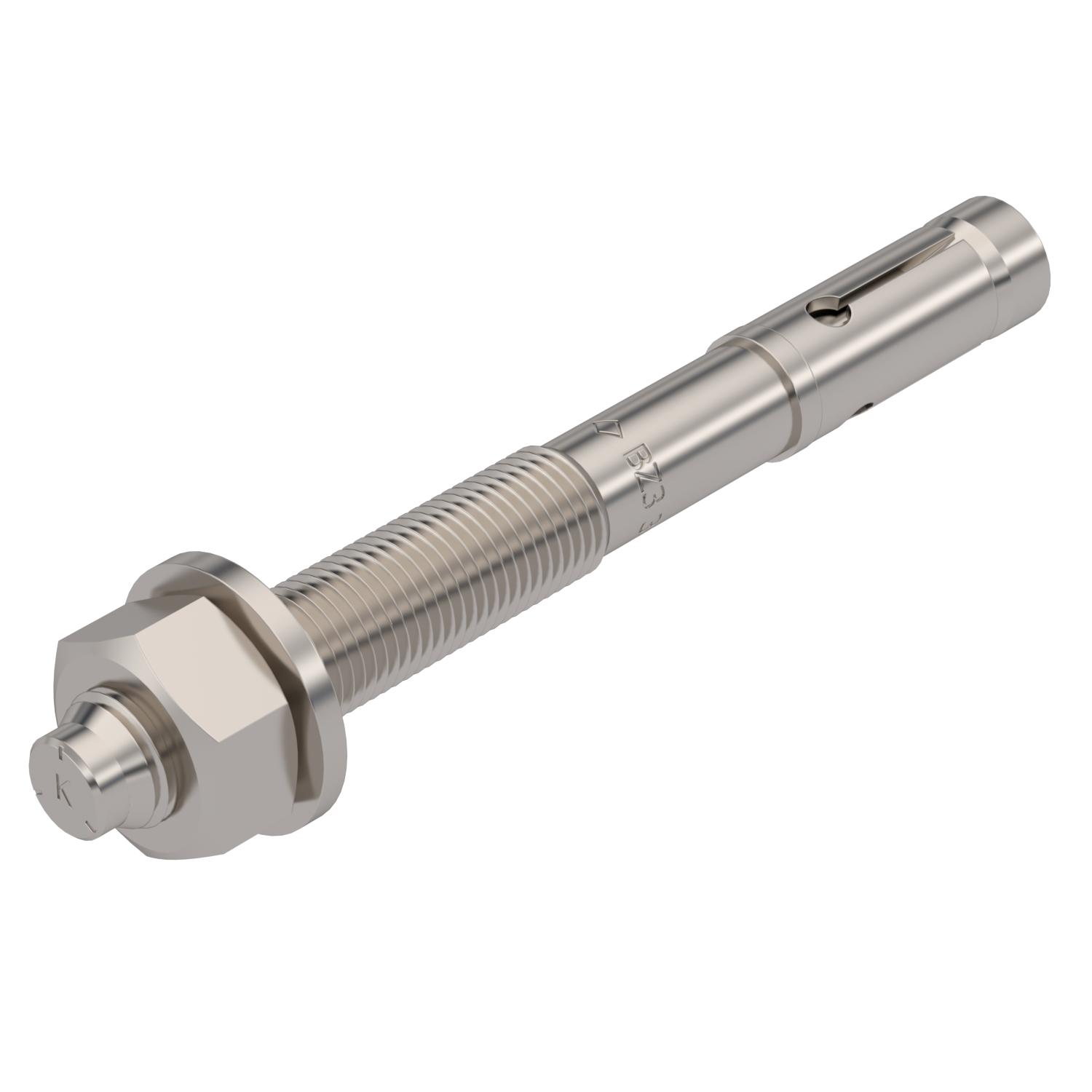

Bolt tie BZ3, A4
Réf. 3498722 | EAN 4012197357153
- Description du produit
-
Description du produitBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Caractéristiques techniques
-
Caractéristiques techniques
Classe de protection incendie selon la norme EN 13501-2 Autres Cote L 110 mm Couleur acier inoxydable Diamètre de perçage min. 12 mm Dimension M12x110 Dispositif de fixation cheville d’ancrage Écrou Évaluation des risques sismiques ETA C1 et C2 Filet impérial 7/16 pouce Filetage M12 Filetage, métrique 12 Longueur 110 mm Longueur de filetage 54 mm Matériau Acier inoxydable Méplat 19 Modèle à frapper Modèle cheville d’ancrage Filetage externe Modèle Chevilles/clous/vis Tampon expansif Plage de serrage max. 35 mm Profondeur de perçage 83 mm Surface nu, traité Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage à fleur - Tous les types
