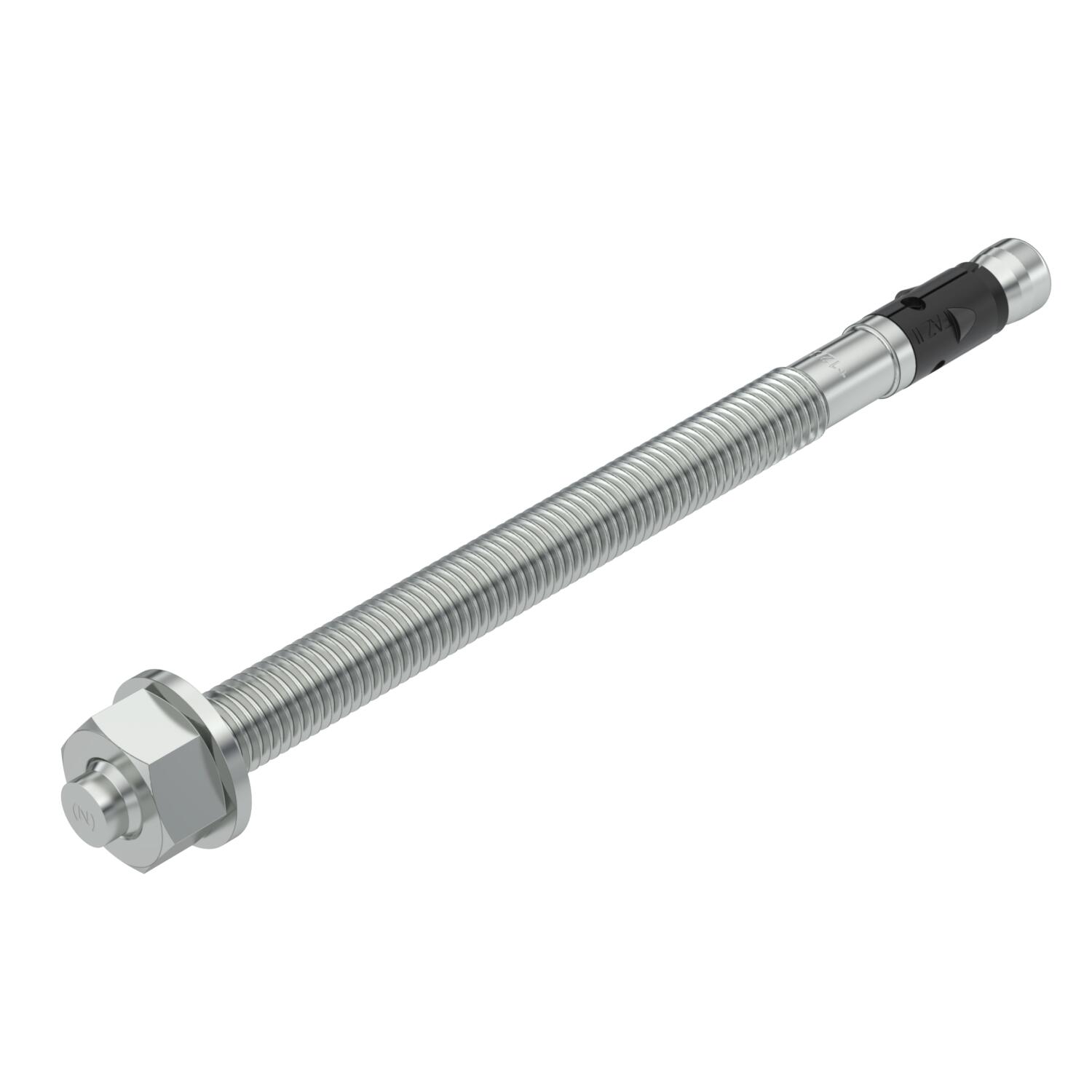

Bolt tie FAZ II P G

Réf. / Type

Longueur

Filetage

Matériau

Description du produit

Description du produit

* GS = grande rondelle plate

Caractéristiques techniques

Cote L	148 mm
Couleur	zinc
Diamètre de perçage min.	16 mm
Dimension	M16x148
Dispositif de fixation cheville d’ancrage	Écrou
Épaisseur de serrage	25 mm
Évaluation des risques sismiques ETA	C1 et C2
Filetage	M16
Filetage, métrique	16
Homologations existantes	oui
Longueur	148 mm
Longueur de filetage	84 mm

Matériau	Acier
Méplat	24
Modèle	à insérer
Modèle cheville d’ancrage	Goujon
Modèle Chevilles/clous/vis	Tampon expansif
Plage de serrage max.	45 mm
Plage de serrage min.	25 mm
Profondeur de perçage	107,5 mm
Surface	galvanisé
Système à visser cheville d’ancrage	Six pans extérieur
Type de filetage	métrique
Type de montage cheville, cheville d’ancrage	Montage traversant, Montage à fleur, Montage en déport

Tous les types

Tous les types

Type	Longueur	Filetage	Matériau	Réf.	Quantité	Plus petite unité de vente
FAZIIPlus 12/20K	100 mm	M12	Acier	3498930	Pièce	20 Pièce
FAZIIPlus 12/20	120 mm	M12	Acier	3498932	Pièce	20 Pièce
FAZIIPlus 12/80	180 mm	M12	Acier	3498936	Pièce	20 Pièce
FAZIIPlus 12/100	200 mm	M12	Acier	3498938	Pièce	20 Pièce
FAZIIPlus 12/160	260 mm	M12	Acier	3498940	Pièce	20 Pièce
FAZIIPlus 16/25	148 mm	M16	Acier	3498950	Pièce	10 Pièce
FAZIIPlus12/20R	120 mm	M12	Stainless steel	3498978	Pièce	20 Pièce
FAZIIPlus8/10A5	75 mm	M8	Acier inoxydable	3498984	Pièce	20 Pièce
FAZIIPlus10/10A5	95 mm	M10	Acier inoxydable	3498990	Pièce	20 Pièce
FAZIIPlus12/10A5	104 mm	M12	Acier inoxydable	3498996	Pièce	20 Pièce

Téléchargements

Fiche technique FAZIIPlus 16/25 / 3498950 , 0.16MB , pdf

Déclaration de conformité UE FAZIIPlus 16/25 / 3498950 , 0.11MB , pdf

Déclaration de performance FAZIIPlus 16/25 / 3498950 , 0.98MB , pdf

European Technical Assessments fischer Bolzenanker FAZ II Plus , 1.21MB , pdf

Aucun texte d'appel d'offres n'est disponible pour ce produit
