Bride de fixation, embase à tête rectangulaire, raccordement à 3 fils conducteurs
Réf. 1174630 | EAN 4012195500476
- Description du produit
-

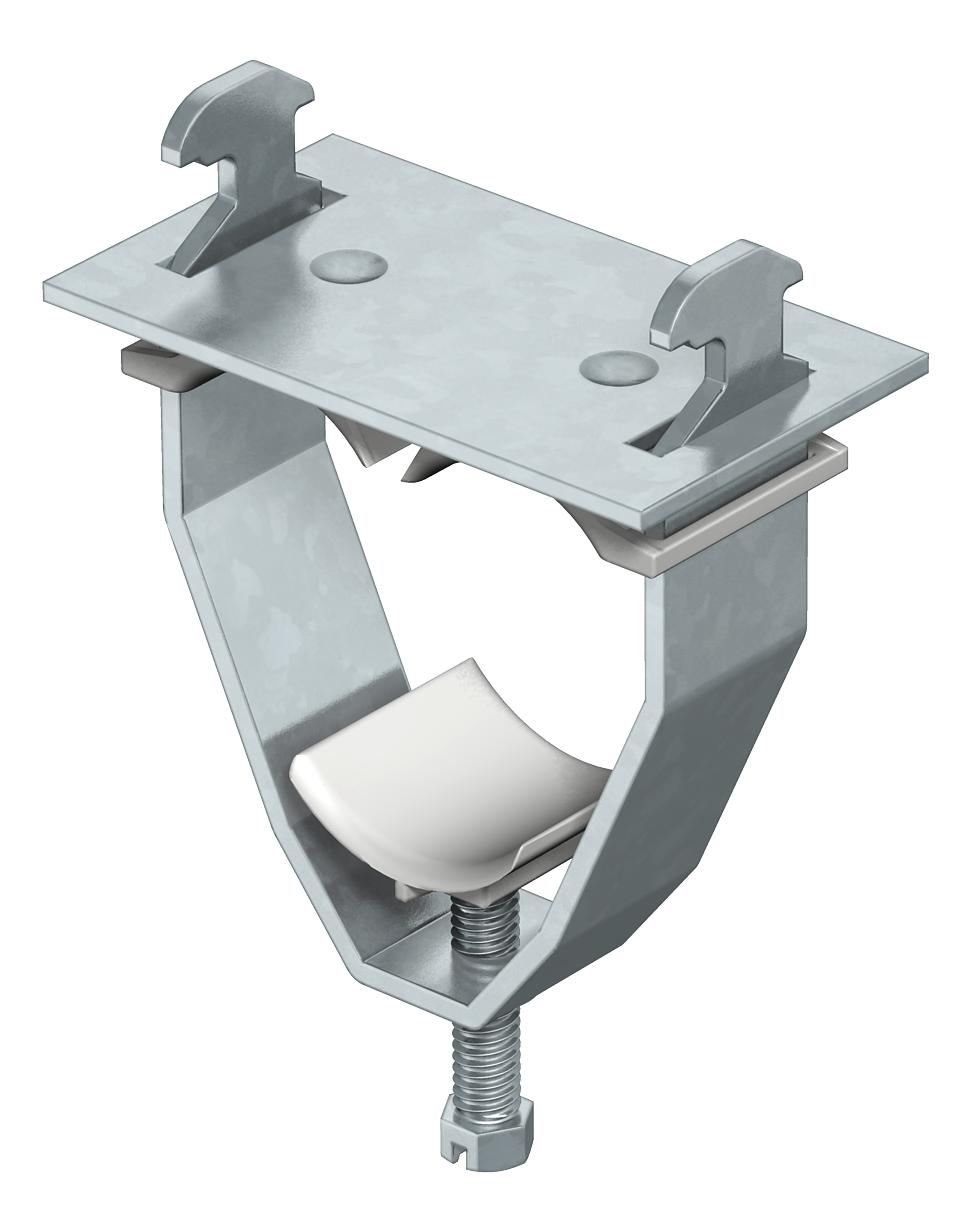

Description du produitCorps du collier, vis et plaque d'écartement en acier galvanisé à chaud par trempage, patin de pression et contre-plaque en polypropylène, sans halogène, gris clair RAL 7035.
Livré(e) complet avec contre-plaques.
Les brides de fixation à étrier 2056/E permettent de réaliser une pose adaptée au système de câbles unifilaires dans des réseaux triphasés. Les champs magnétiques s'annulant mutuellement avec cette méthode de pose, il n'existe aucun risque d'échauffement et il est possible d'utiliser des colliers en acier.
2056/E convient à tous les rails profilés d'une ouverture de 16-17 mm.
-
- Caractéristiques techniques
-
Caractéristiques techniques

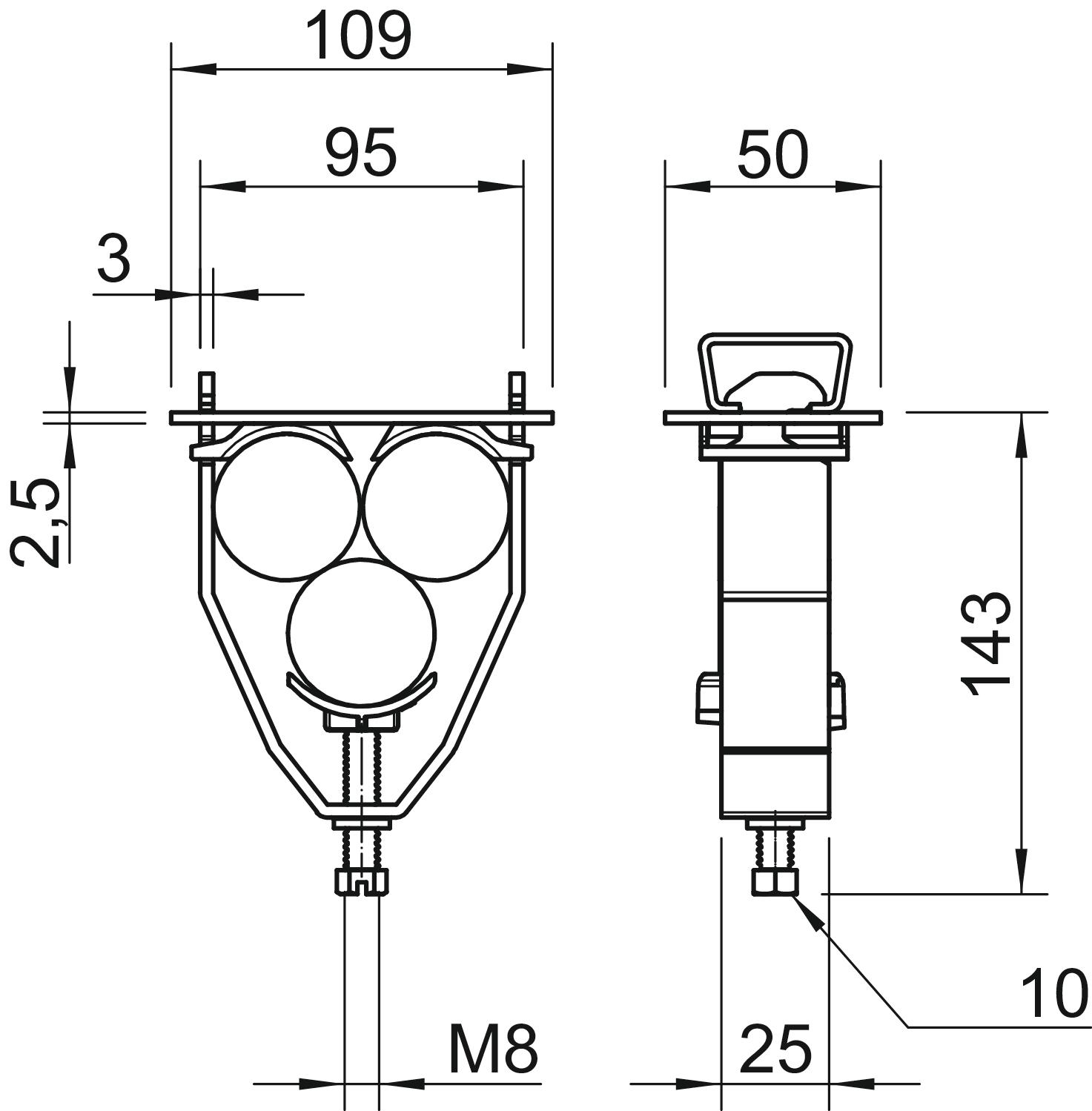

Anti-chocs non Avec contre-plaque Oui Avec gouttière en métal non Avec gouttière en plastique oui Cote A 109 mm Cote B 95 mm Diamètre des câbles max. 44 mm Diamètre des câbles min. 40 mm Dimension 40-44mm Dimension H 143 mm Empreinte CO2 (GWP) du berceau à la porte 0,6846 kg CO2e / 1 Pièce Matériau Acier Matériau de la contre plaque Plastique Matériau de la plaque Plastique Max. Couple de serrage 5 Nm Nombre de câbles/tubes 3 Plage de serrage D max. 44 mm Plage de serrage D min. 40 mm Pour rail avec largeur de fente (avec intervalle) max. 17 mm Pour rail avec largeur de fente (avec intervalle) min. 16 mm Qualité du matériau de la plaque Polypropylène Sans halogène oui Supplément matériau Acier Supplément surface galvanisé à chaud Surface galvanisé à chaud par trempage Type de montage Rail profilé - Tous les types
- Téléchargements
-
Fiche technique 2056 E 44 FT / 1174630 , 0.22MB , pdfDéclaration de conformité UE 2056 E 44 FT / 1174630 , 0.13MB , pdfREACH Déclaration de conformité 2056 E 44 FT / 1174630 , 0.12MB , pdfRoHS Déclaration de conformité 2056 E 44 FT / 1174630 , 0.12MB , pdf
