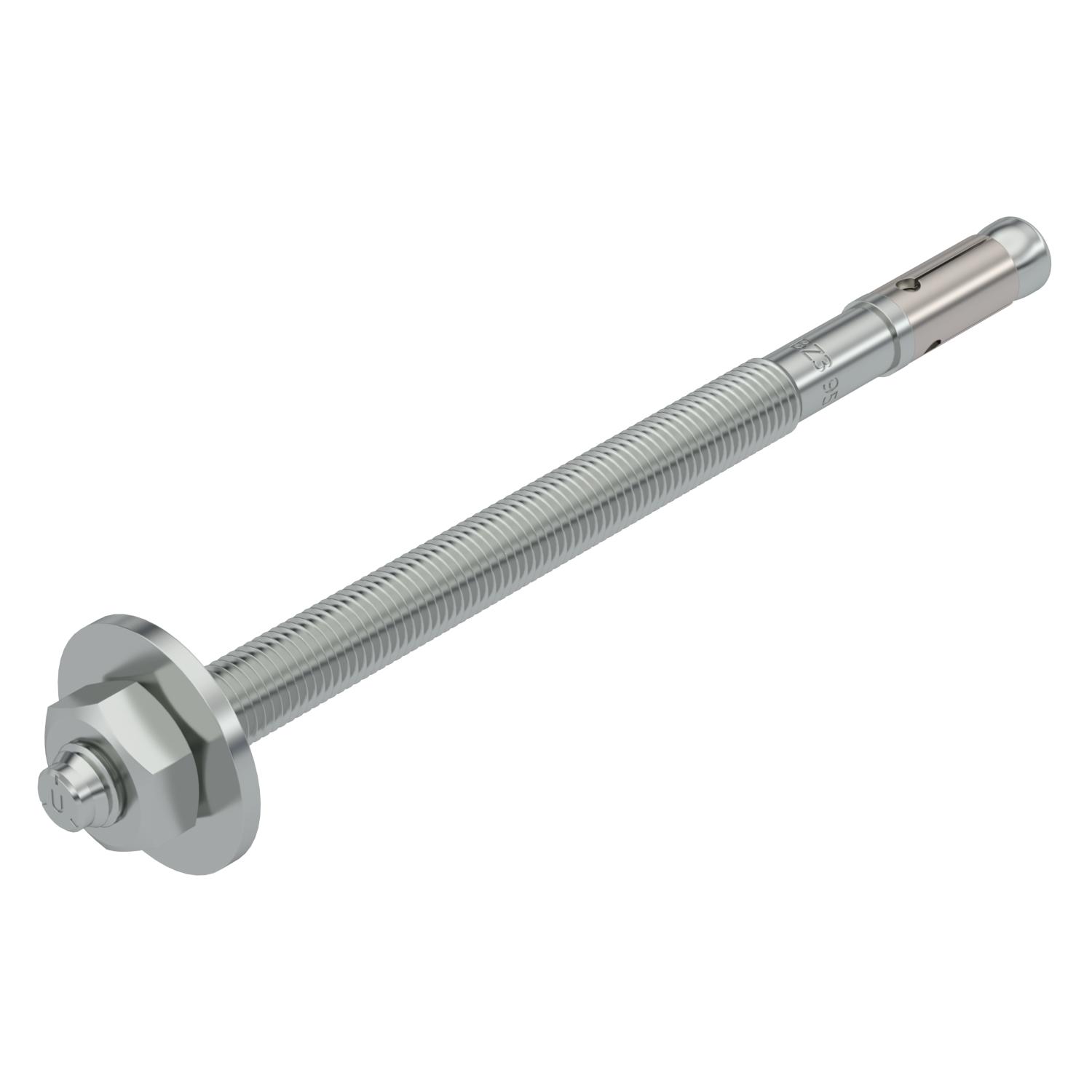

BZ3 bolt tie
Réf. 3498695 | EAN 4012197357474
- Description du produit
-
Description du produitBolt tie BZ3 for the anchoring of medium-duty to heavy-duty loads, both in cracked and non-cracked concrete. Suitable for heavy loads with small edge and axial distances. For knocking in.
European Technical Approval ETA-19/0619, including characteristic values under fire ex-
posure to fire resistance R 120.
Proof of suitability in the event of seismic impacts, categories C1 and C2.
Shock approval by the Federal Office for Civil Protection in Bern, Switzerland.
* With large washer to DIN EN ISO 7093-1 (DIN 9021)
-
- Caractéristiques techniques
-
Caractéristiques techniques

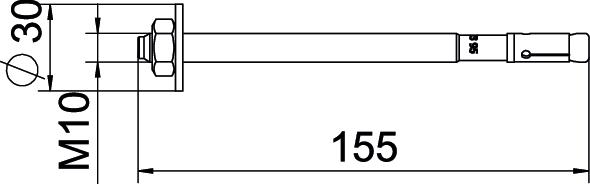

Classe de protection incendie selon la norme EN 13501-2 Autres Cote L 155 mm Couleur zinc Diamètre de perçage min. 10 mm Dimension M10x155 Dispositif de fixation cheville d’ancrage Écrou Évaluation des risques sismiques ETA C1 et C2 Filet impérial 3/8 pouce Filetage M10 Filetage, métrique 10 Homologations existantes oui Longueur 155 mm Longueur de filetage 110 mm Matériau Acier Méplat 17 Modèle à frapper Modèle cheville d’ancrage Filetage externe Modèle Chevilles/clous/vis Tampon expansif Plage de serrage max. 95 mm Plage de serrage min. 35 mm Profondeur de perçage 71 mm Surface galvanisé Système à visser cheville d’ancrage Six pans extérieur Type de filetage métrique Type de montage cheville, cheville d’ancrage Montage à fleur - Tous les types
-
Tous les types
