Cassette ajustable, peut être désaccouplée, avec sortie de cordon, RKSNUZD3, laiton | 105 | 20 | 90 | 9

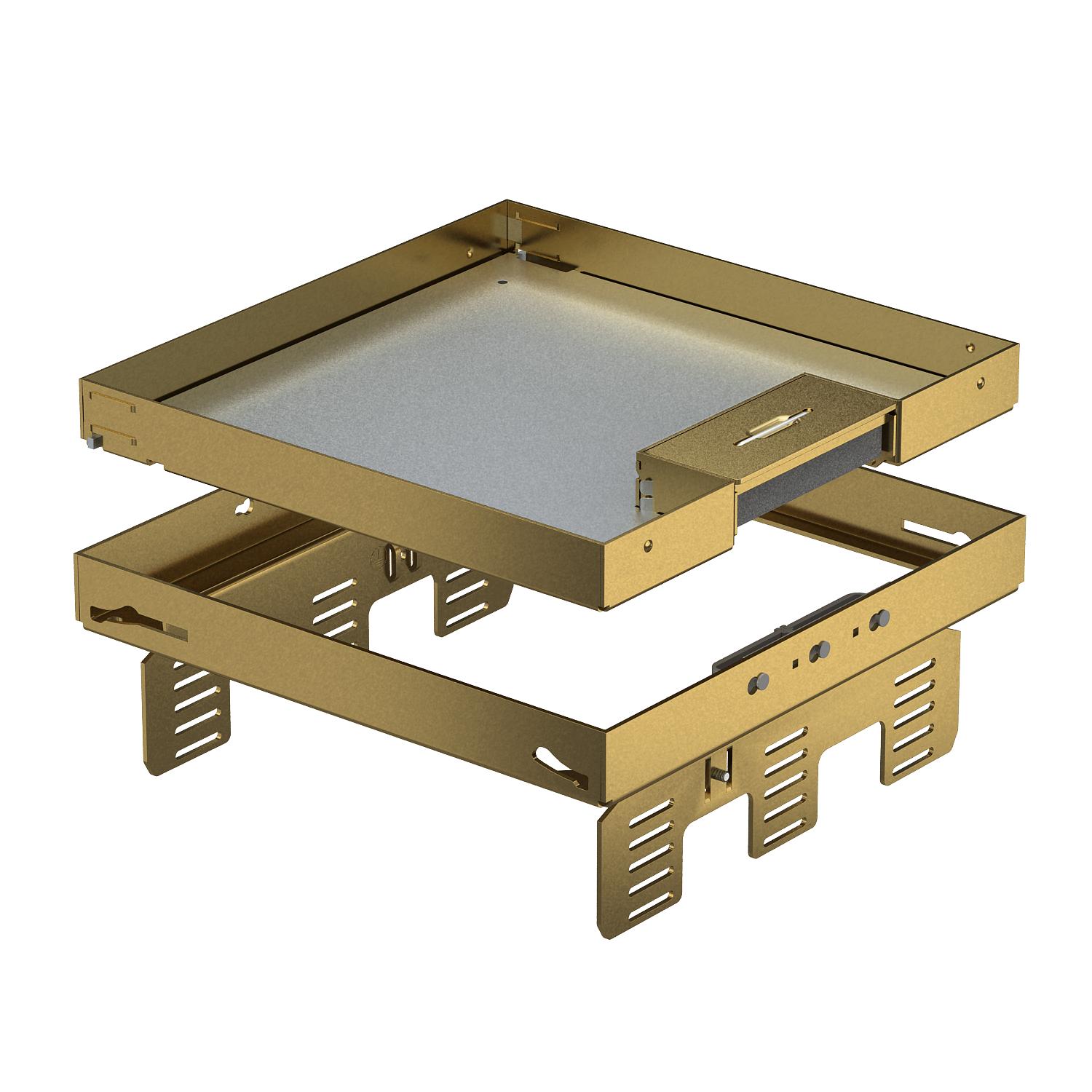

Cassette ajustable, peut être désaccouplée, avec sortie de cordon, RKSNUZD3, laiton

Réf. 7409232 | EAN 4012195867289

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie de cordon, pour le montage d'appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../9 ou dans des boîtes sous plancher UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45
Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, avec sortie de cordon, pour le montage d’appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette réglable en hauteur avec sortie de cordon, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui

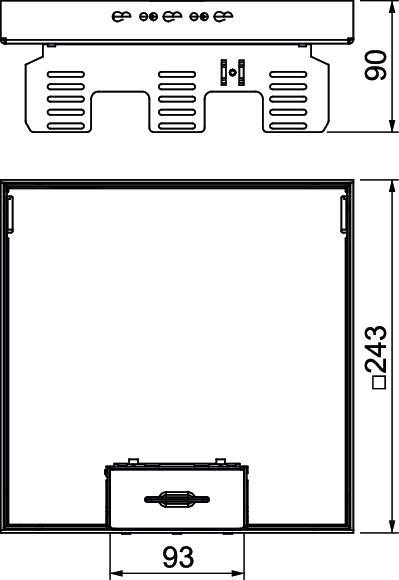

Dimension	243x243mm
Dimension h	90 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	13,4498 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK10
Matériau	laiton
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSN2 UZD3 9MS20	105 mm	20 mm	90 mm	9	7409232	Pièce	1 Pièce
RKSN2 UZD3 9MS25	110 mm	25 mm	95 mm	9	7409234	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce

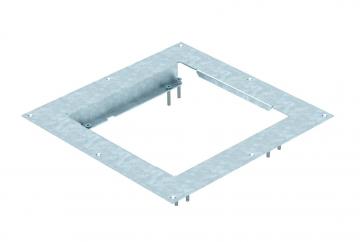

Plaque d'adaptation pour cassette réglable en hauteur de taille nominale 9 dans les sols	DUG RK UAN 9	7428547	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 9	DUG 350-3 9	7400513	Pièce	1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
