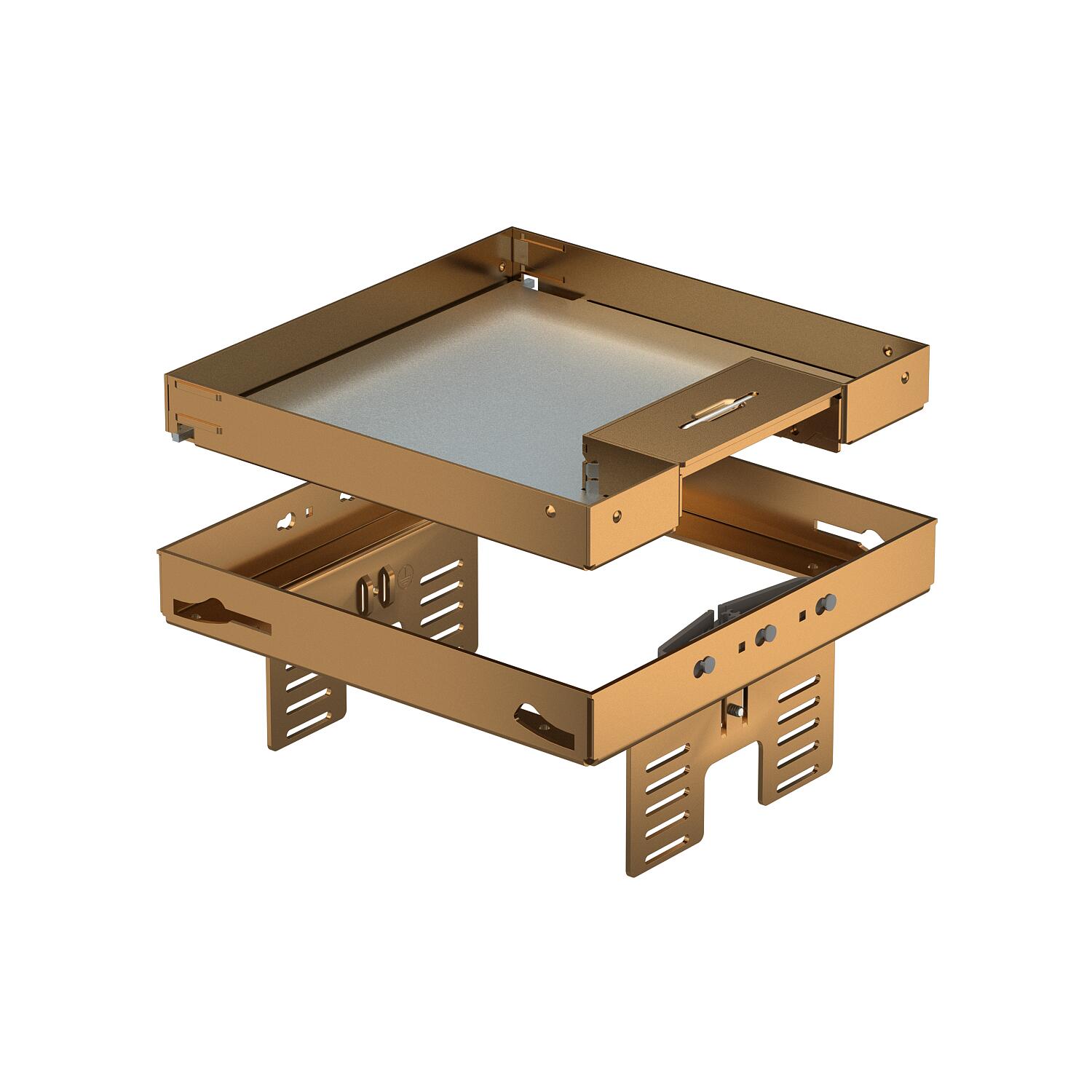

Cassette ajustable, peut être désaccouplée, avec sortie de cordon, RKSNUZD3, laiton 110 | 95 | 25 | 4

Cassette ajustable, peut être désaccouplée, avec sortie de cordon, RKSNUZD3, laiton

Réf. 7409224 | EAN 4012195867258

Réf. / Type

Hauteur de plancher min.

Dimension h

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	4

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 4, avec sortie de cordon, pour le montage d'appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../4 ou dans des boîtes sous plancher UGD250-3/4 ou UGD350-3/4. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage.
Cassette ajustable avec sortie de cordon, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui

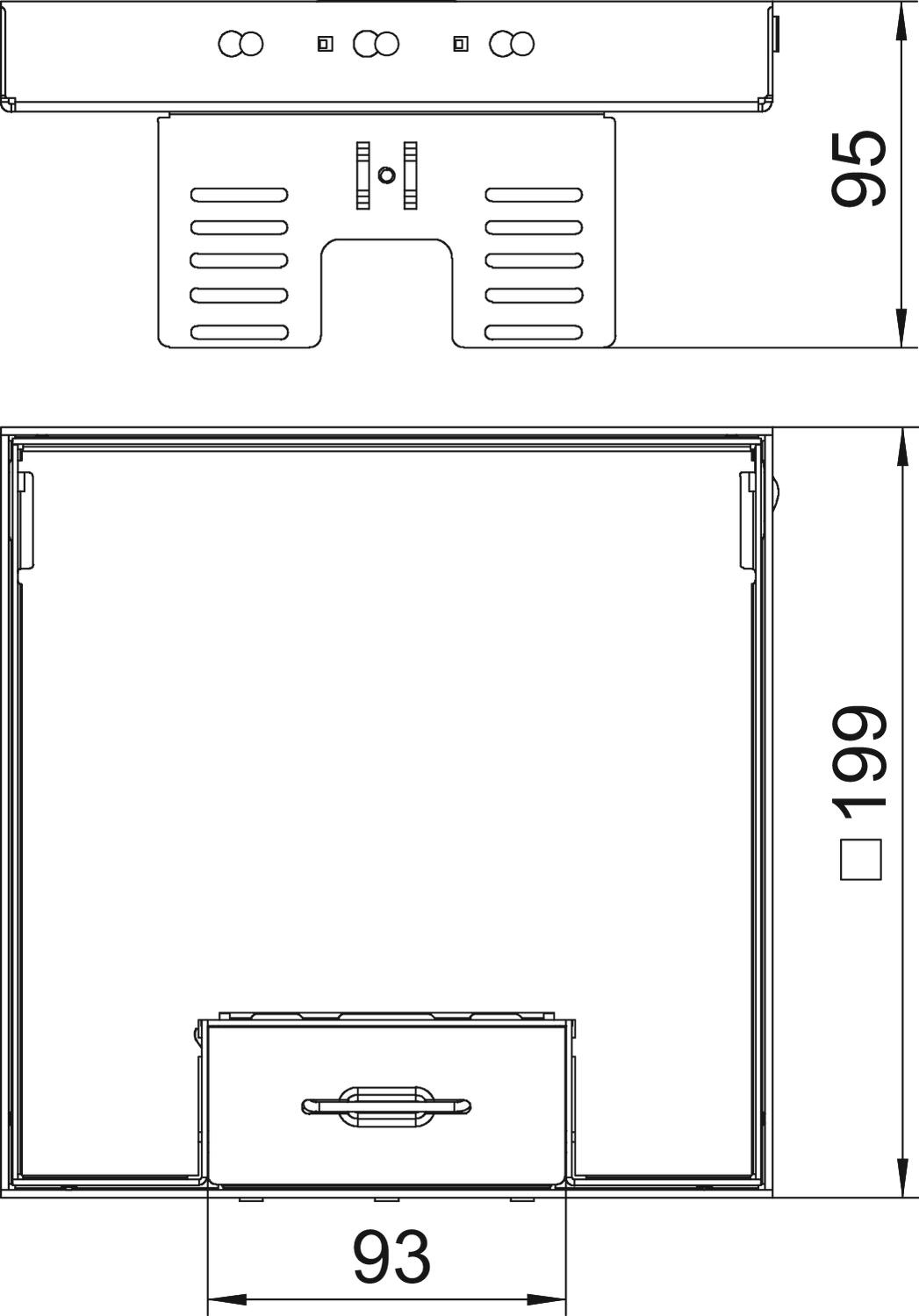

Dimension	200x200mm
Dimension h	95 mm
Dimension nominale pour boîtier d'appareillages	4
Empreinte CO2 (GWP) du berceau à la porte	11,2116 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	25 mm
Hauteur	95 mm
Hauteur de plancher min.	110 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	199 mm
Largeur cote de montage	201 mm
Longueur	199 mm
Longueur cote de montage	201 mm
Matériau	laiton
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	6
Nombre de paniers support appareillage	2
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Dimension h	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSN2 UZD3 4MS20	105 mm	90 mm	20 mm	4	7409222	Pièce	1 Pièce
RKSN2 UZD3 4MS25	110 mm	95 mm	25 mm	4	7409224	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 4	SK RK4	7404380	Pièce	1 Pièce
Plaque d'adaptation pour cassette réglable en hauteur de taille nominale 4 dans les sols	DUG RK UAN 4	7428544	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 4	DUG 350-3 4	7400505	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
