Cassette ajustable, peut être désaccouplée, pour trappe d'inspection, RKNUZD3, acier inoxydable 105 | 90 | 20 | 4

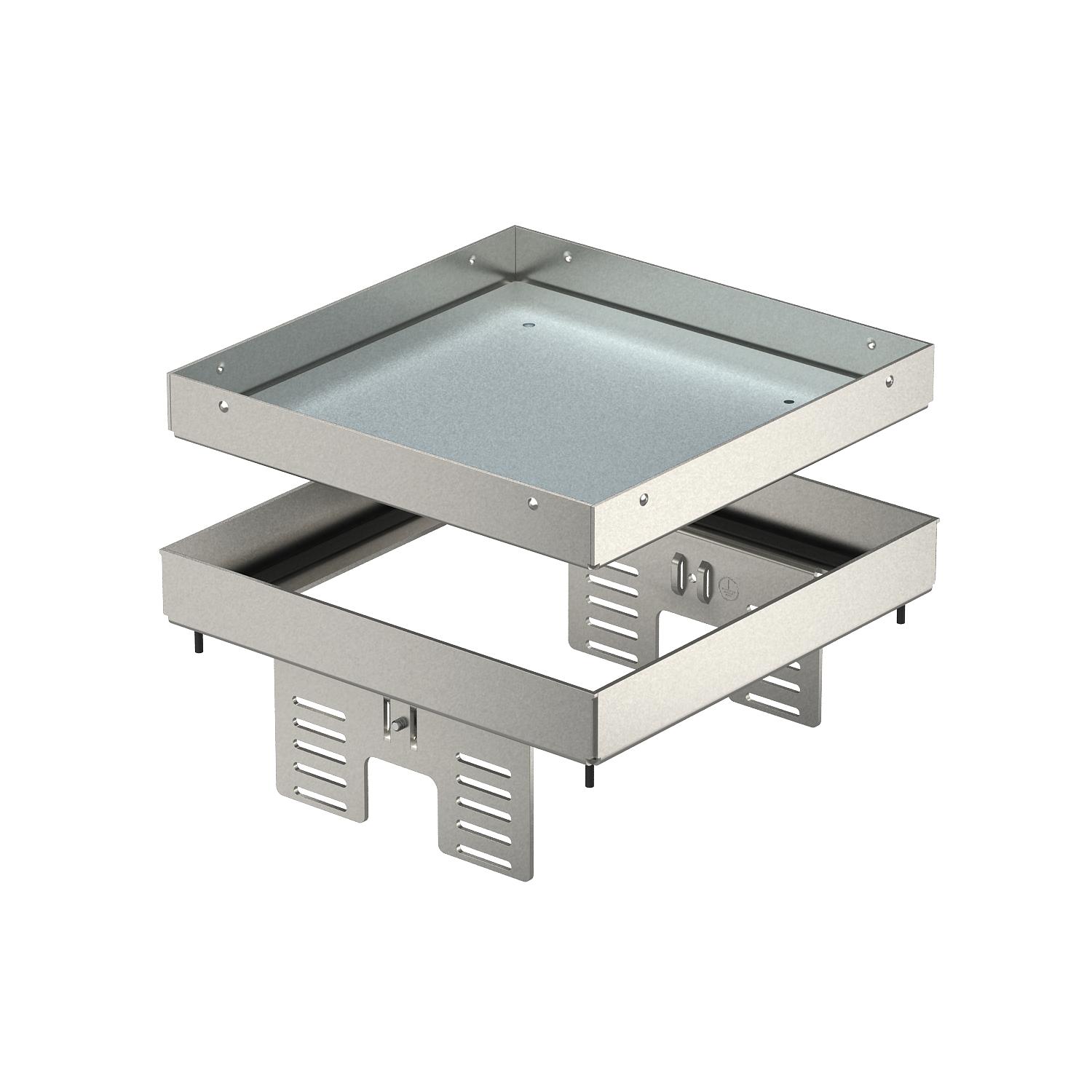

Cassette ajustable, peut être désaccouplée, pour trappe d'inspection, RKNUZD3, acier inoxydable

Réf. 7409058 | EAN 4012195867883

Réf. / Type

Hauteur de plancher min.

Dimension h

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	4

Description du produit

Description du produit

Cassette pleine réglable en hauteur et découplée par rapport au plancher pour la réalisation d'une trappe d'inspection de taille nominale 4 dans des planchers nettoyés à sec ou à l'eau en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350 en association avec un couvercle de montage DUG.../4 ou dans des boîtes sous plancher UGD250-3/4 ou UGD350-3/4. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui
Dimension	200x200mm
Dimension h	90 mm
Dimension nominale pour boîtier d'appareillages	4
Empreinte CO2 (GWP) du berceau à la porte	12,8357 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de plancher min.	105 mm
Homologations	NF

Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	199 mm
Largeur cote de montage	201 mm
Longueur	199 mm
Longueur cote de montage	201 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Dimension h	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409058	Pièce	1 Pièce
RKN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409060	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 4	SK RK4	7404380	Pièce	1 Pièce
Plaque d'adaptation pour cassette réglable en hauteur de taille nominale 4 dans les sols	DUG RK UAN 4	7428544	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 4	DUG 350-3 4	7400505	Pièce	1 Pièce
