Cassette ajustable, peut être désaccouplée, pour tubulure, RKFNUZD3, acier inoxydable | 105 | 20 | 90 | 9

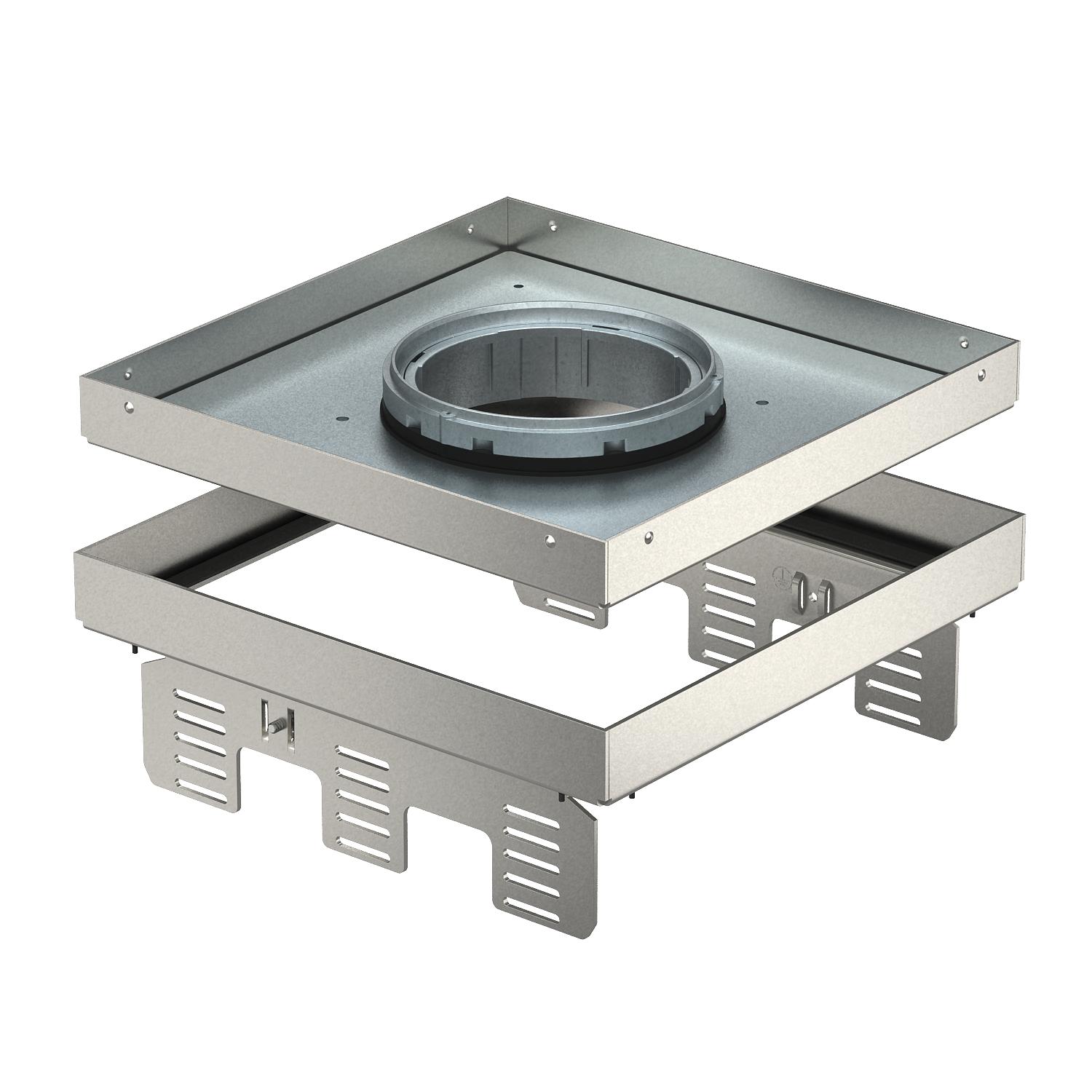

Cassette ajustable, peut être désaccouplée, pour tubulure, RKFNUZD3, acier inoxydable

Réf. 7409378 | EAN 4012195869146

Réf. / Type

Hauteur de plancher min.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, pour tube, pour le montage d'appareillages dans des planchers nettoyés à sec ou à l'eau en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../9 ou dans des boîtes sous plancher UGD250-3/9 ou UGD350-3/9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de tirage.
Cassette ajustable avec tubulure, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale 9, pour tube, pour le montage d’appareillages dans des planchers nettoyés à sec ou à l’eau en intérieur, pour le montage dans des boîtes sous plancher UZD250 ou UZD350, en association avec un couvercle de montage DUG../9. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de tirage.
Cassette réglable en hauteur pour tube, à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	oui

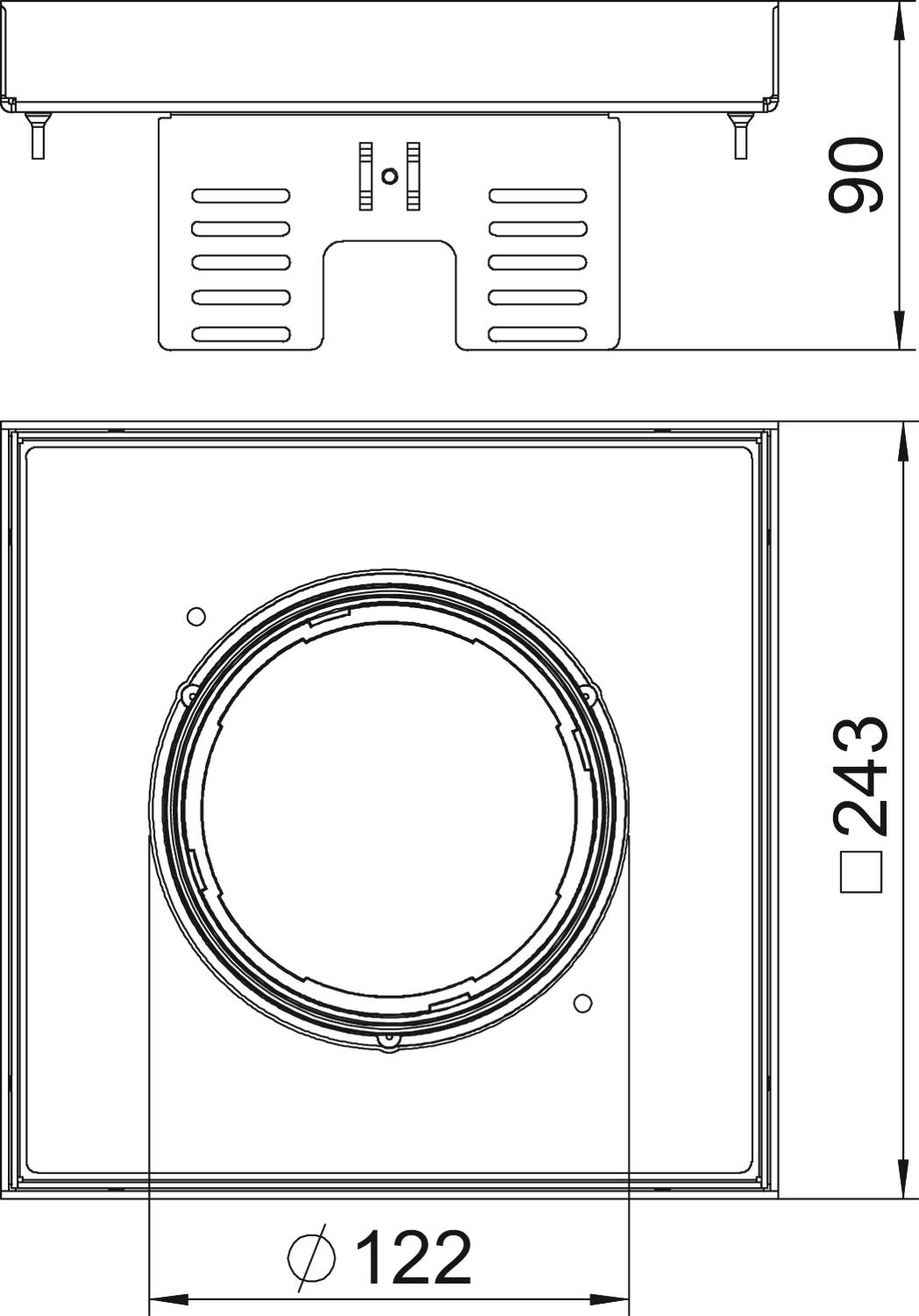

Dimension	243x243mm
Dimension h	90 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	20,5204 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur	90 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre des sorties de câble	1
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Pièce	1 Pièce
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette carrée	NW 350-3 QK	7410544	Pièce	1 Pièce
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce
Plaque d'adaptation pour cassette réglable en hauteur de taille nominale 9 dans les sols	DUG RK UAN 9	7428547	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 9	DUG 350-3 9	7400513	Pièce	1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
