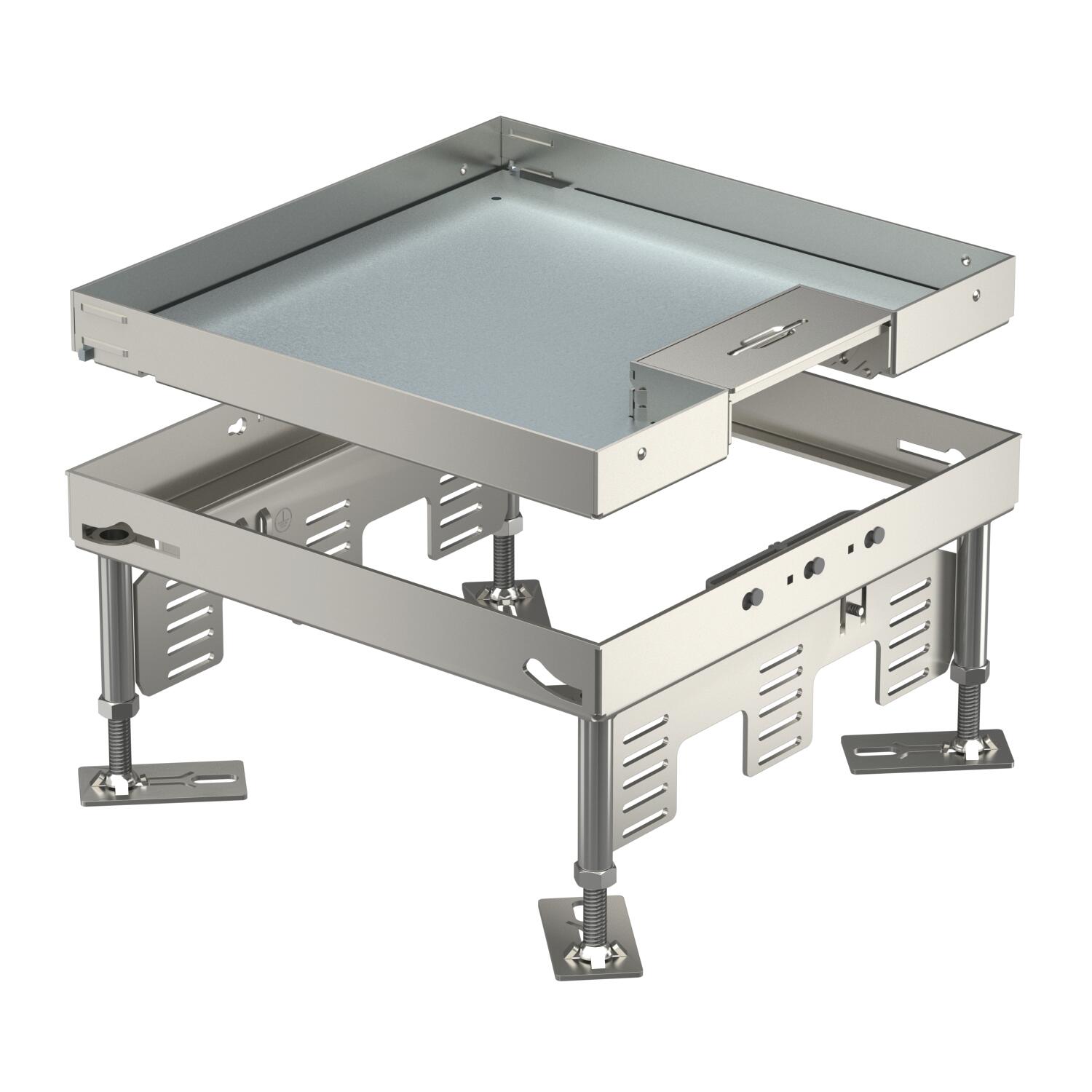

Cassette réglable en hauteur avec sortie de cordon, RKSN, acier inoxydable

Réf. 7409218 | EAN 4012195867227

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Modèle Sortie de câble	Sortie de cordon pivotante

Dimension nominale pour boîtier d'appareillages	9

Description du produit

Description du produit

Cassette réglable en hauteur de dimension nominale 9 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®.
Cassette carrée réglable en hauteur, à 3 compartiments, avec sortie de cordon de dimension nominale 9 destinée au montage d’appareillages. Cassette adaptée à une utilisation dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à sec en intérieur. Convient uniquement aux revêtements de sol lisses. Il est possible d’installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

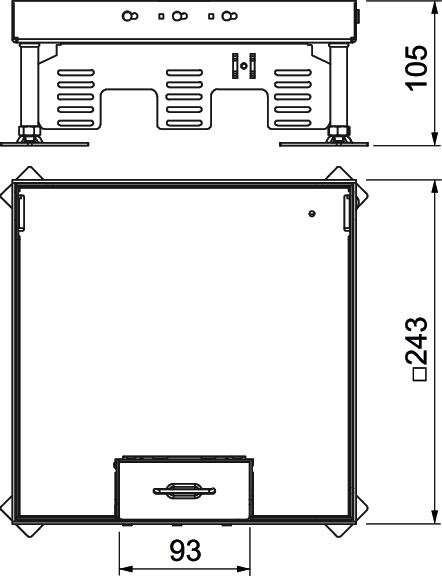

Dimension	243x243mm
Dimension h	105 mm
Dimension nominale	350 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	20,7553 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	acier inoxydable 1.4301
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Modèle Sortie de câble	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Sortie de cordon pivotante	9	7409218	Pièce	1 Pièce
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Sortie de cordon pivotante	9	7409220	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 9	DUG 350-3 9	7400513	Pièce	1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
