Cassette réglable en hauteur avec sortie de cordon, RKSR, laiton 110 | 155 | 25 | | R4

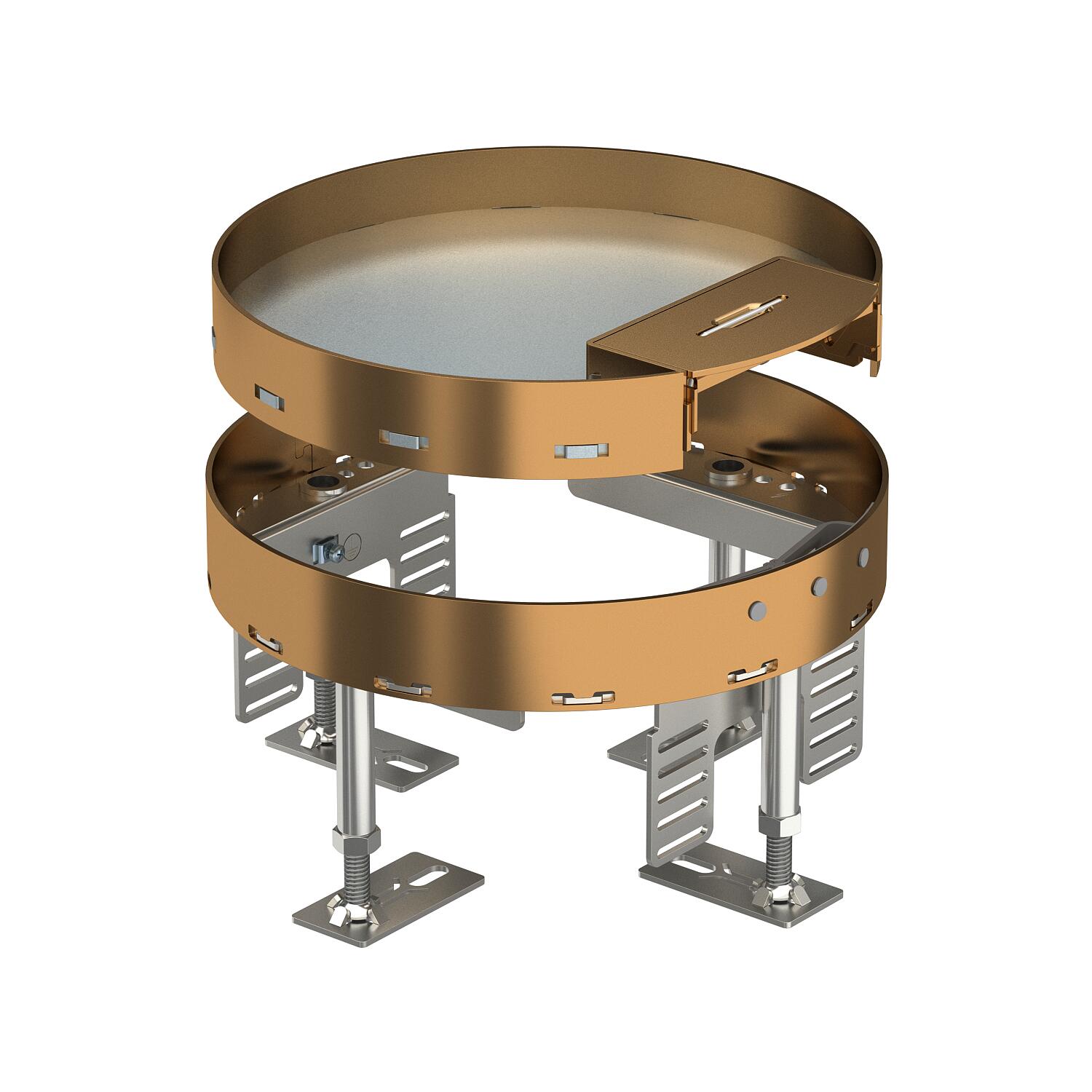

Cassette réglable en hauteur avec sortie de cordon, RKSR, laiton

Réf. 7409254 | EAN 4012195867364

Réf. / Type

Hauteur de plancher min.	110 mm

Hauteur de plancher max.	155 mm

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	R4

Description du produit

Description du produit

Cassette réglable en hauteur de dimension nominale R4 avec poignée sortie de cordon destinée au montage d'appareillages dans des planchers nettoyés à sec en intérieur.
Cassette ajustable avec sortie de cordon, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

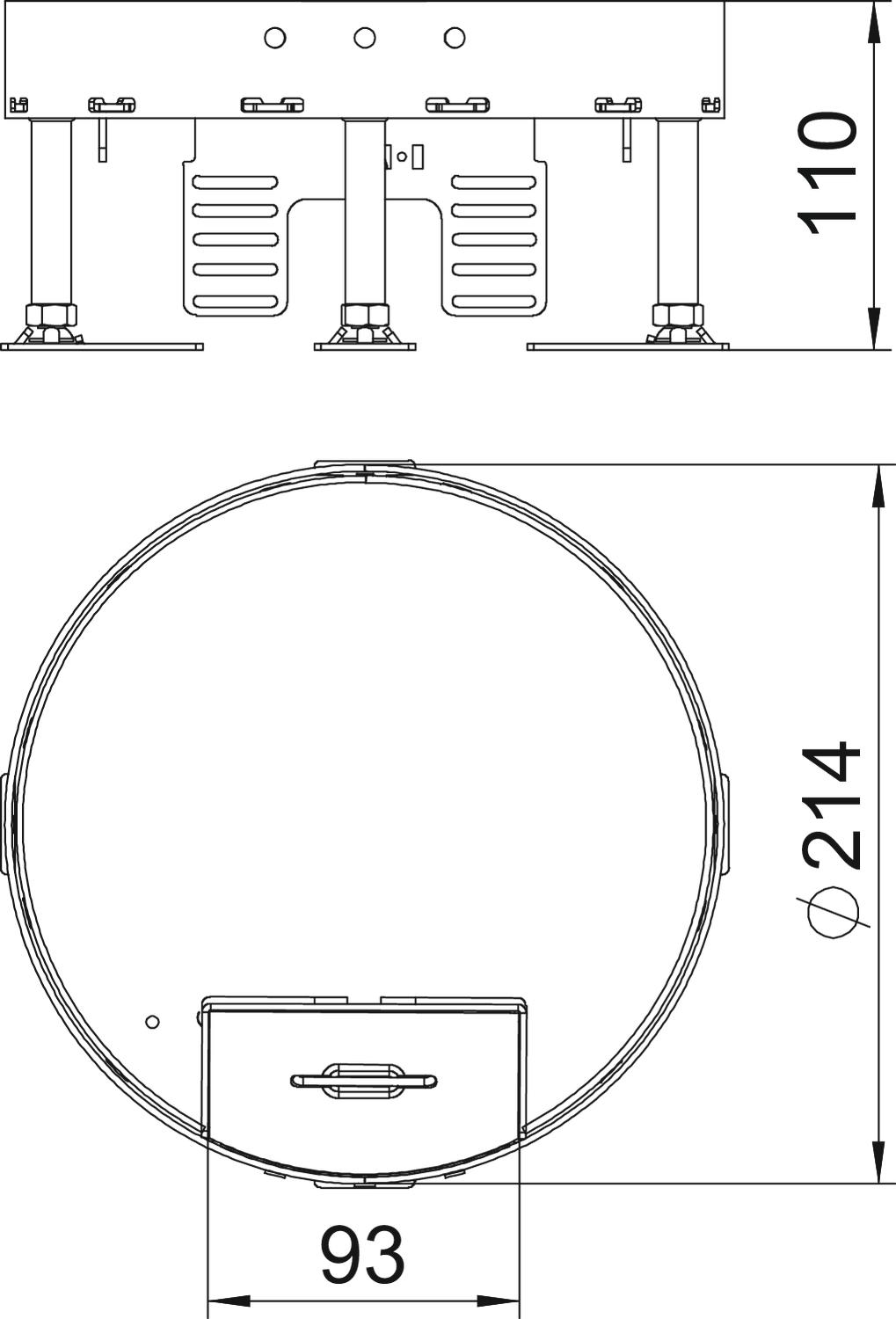

Diamètre de montage	215
Dimension	Ø215mm
Dimension nominale pour boîtier d'appareillages	R4
Empreinte CO2 (GWP) du berceau à la porte	9,8361 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40

Indice de protection code IK	IK10
Largeur	214 mm
Longueur	214 mm
Matériau	laiton
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	6
Nombre de paniers support appareillage	2
Nombre des sorties de câble	1
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKS2 R4 M20	110 mm	155 mm	20 mm	R4	7409252	Pièce	1 Pièce
RKS2 R4 M25	110 mm	155 mm	25 mm	R4	7409254	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R4	SK RK4R	7404382	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R4	DUG 350-3 R4	7400517	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
