Cassette réglable en hauteur avec sortie de cordon, RKSRNUZD3, acier inoxydable 94 | 25 | 94 | R7

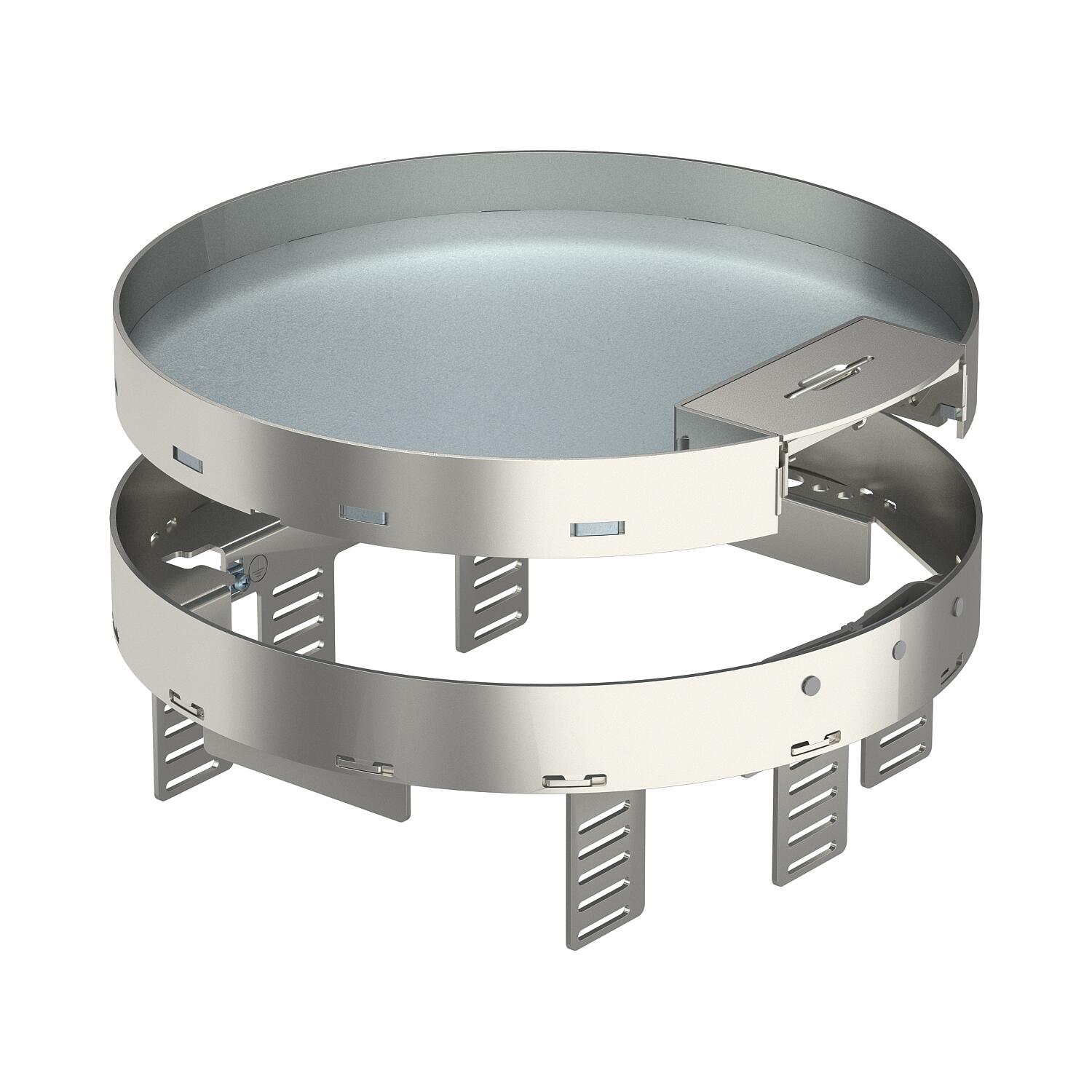

Cassette réglable en hauteur avec sortie de cordon, RKSRNUZD3, acier inoxydable

Réf. 7409300 | EAN 4012195867739

Réf. / Type	7409300 / RKSRN2UZD3R7VS25

Hauteur de plancher min.	94 mm

Épaisseur du revêtement de sol	25 mm

Dimension h	94 mm

Dimension nominale pour boîtier d'appareillages	R7

Description du produit

Description du produit

Cassette réglable en hauteur et découplée par rapport au plancher de taille nominale R7, avec sortie de cordon, pour le montage d'appareillages dans des planchers nettoyés à sec en intérieur, pour le montage dans des boîtes de tirage UZD350-3 en association avec un couvercle de montage DUG350-3R7 ou dans des boîtes de tirage UGD350-3R7. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé de cadre en aluminium des boîtes de tirage.
Cassette ajustable avec sortie de cordon, 3 passages Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages individuels avec bague-support/griffe de fixation ou 10 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	non
Convient pour montage dans plancher technique	non
Découplable	oui

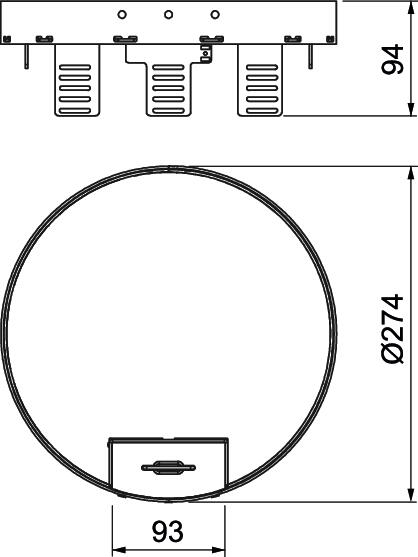

Diamètre de montage	275
Dimension	Ø275mm
Dimension h	94 mm
Dimension nominale pour boîtier d'appareillages	R7
Empreinte CO2 (GWP) du berceau à la porte	15,6971 kg CO2e / 1 Pièce
Entretien du sol	sécher
Épaisseur du revêtement de sol	25 mm
Hauteur	94 mm
Hauteur de plancher min.	94 mm
Homologations	NF

Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP40
Indice de protection code IK	IK10
Largeur	274 mm
Longueur	274 mm
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Sortie de cordon pivotante
Nombre d'appareillages montables	10
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Profondeur de montage	104 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT3 / UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKSRN2UZD3R7VS25	94 mm	25 mm	94 mm	R7	7409300	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette ronde	NW 350-3 RK	7410556	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R7	DUG 350-3 R7	7400533	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
