Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 9, acier inoxydable 105 | 150 | 16 | 105 | 9 | IP55

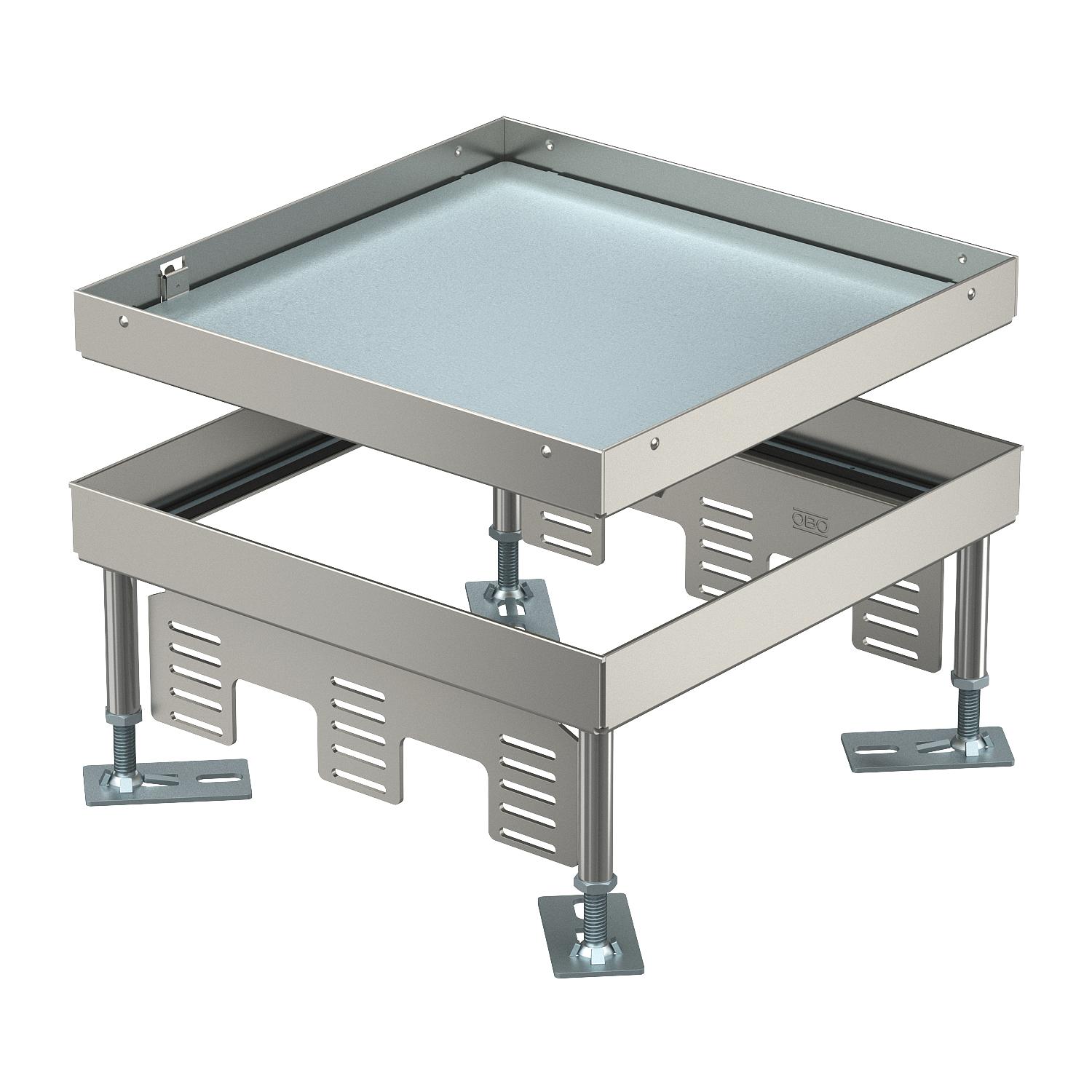

Cassette réglable en hauteur pour charges lourdes, pleine, RKNSL, taille nominale 9, acier inoxydable

Réf. 7408932 | EAN 4012197278274

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	9

Indice de protection (IP) hors utilisation	IP55

Description du produit

Description du produit

Cassette carrée pleine pour charges lourdes réglable en hauteur de taille nominale 9 pour la réalisation d'une trappe d'inspection. Montage dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN. Convient uniquement aux revêtements de sol lisses.

Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®. Il est possible d'installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	10 kN (OBO SL1)
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découpe de sol/Ouverture de montage	244x244
Découplable	non

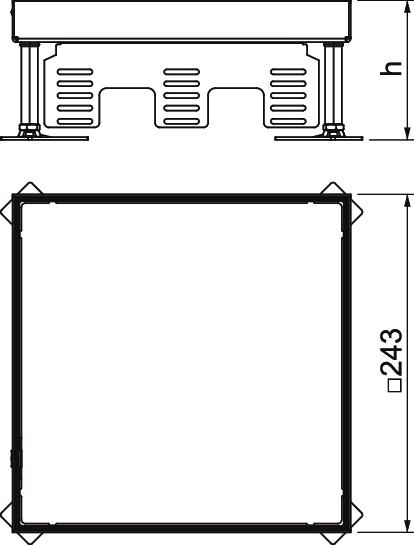

Dimension	243x243x100
Dimension h	105 mm
Dimension nominale pour boîtier d'appareillages	9
Empreinte CO2 (GWP) du berceau à la porte	23,0247 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	16 mm
Hauteur	105 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP55

Indice de protection code IK	IK10
Largeur	243 mm
Largeur cote de montage	244 mm
Longueur	243 mm
Longueur cote de montage	244 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Aucune sortie de câble
Nombre de supports universels	3 x UT4
Norme	EN 50085-2-2
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Indice de protection (IP) hors utilisation	Réf.	Quantité	Plus petite unité de vente
RKN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP55	7408932	Pièce	1 Pièce
RKN3 9 V SL1 21	110 mm	155 mm	21 mm	110 mm	9	IP55	7408934	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9	SK RK9	7404372	Pièce	1 Pièce
Couvercle de montage charges lourdes pour UZD 350, dimension nominale 9	DUG 350-3 9SL	7401410	Pièce	1 Pièce
