Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R4, acier inoxydable 105 | 155 | 20 | 105 | R4

Cassette réglable en hauteur pour charges lourdes, pleine, RKRSL, taille nominale R4, acier inoxydable

Réf. 7409072 | EAN 4012195868132

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	R4

Description du produit

Description du produit

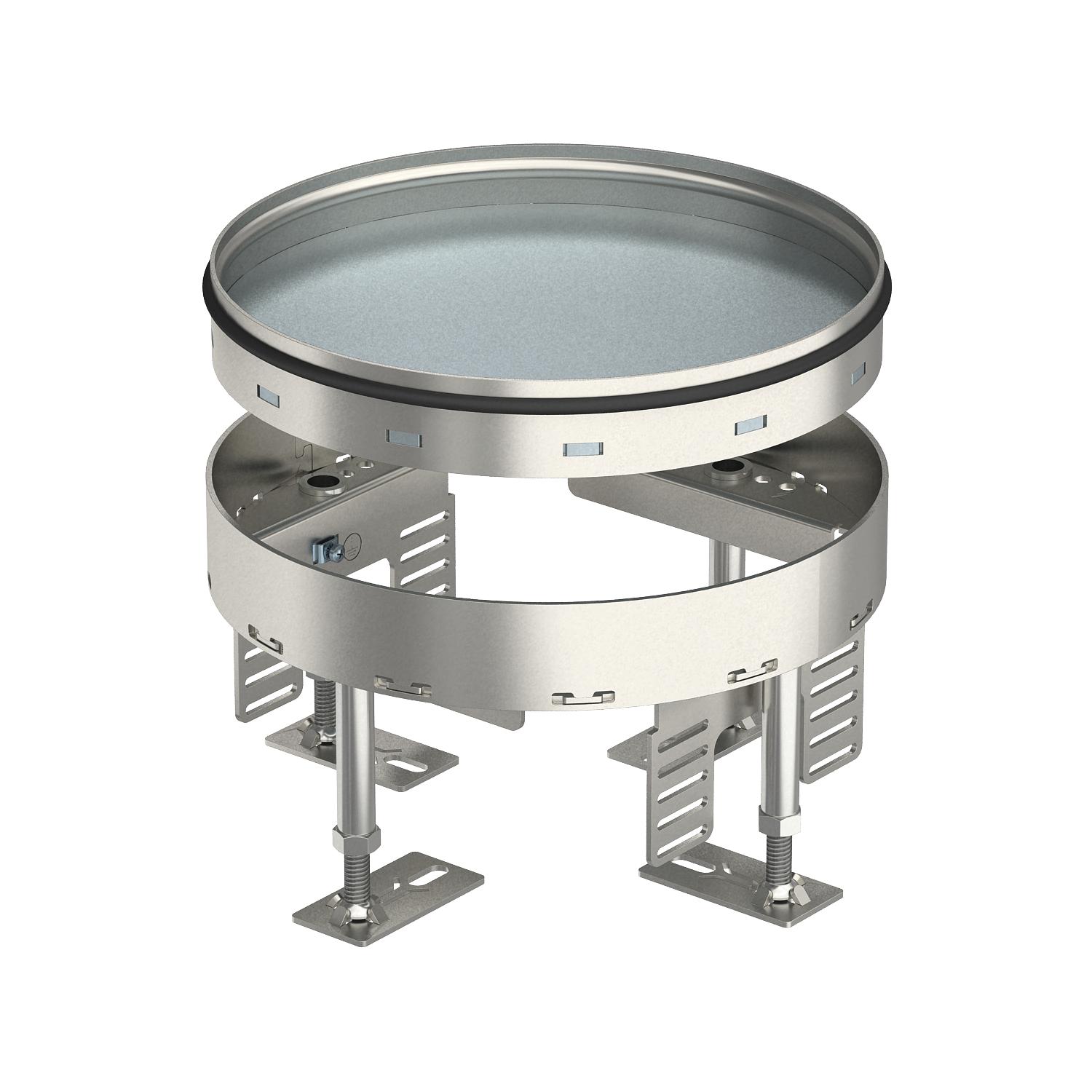

Cassette ronde pleine pour charges lourdes de taille nominale R4 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 2 jusqu'à 20 kN. Convient uniquement aux revêtements de sol lisses.

Cassette pleine réglable en hauteur pour charges lourdes avec une classe de charge de 2-20 kN, à 2 passages Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareils individuels avec anneau/étrier porteur ou 6 appareils Modul 45 en intérieur.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	20 kN (OBO SL2)
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

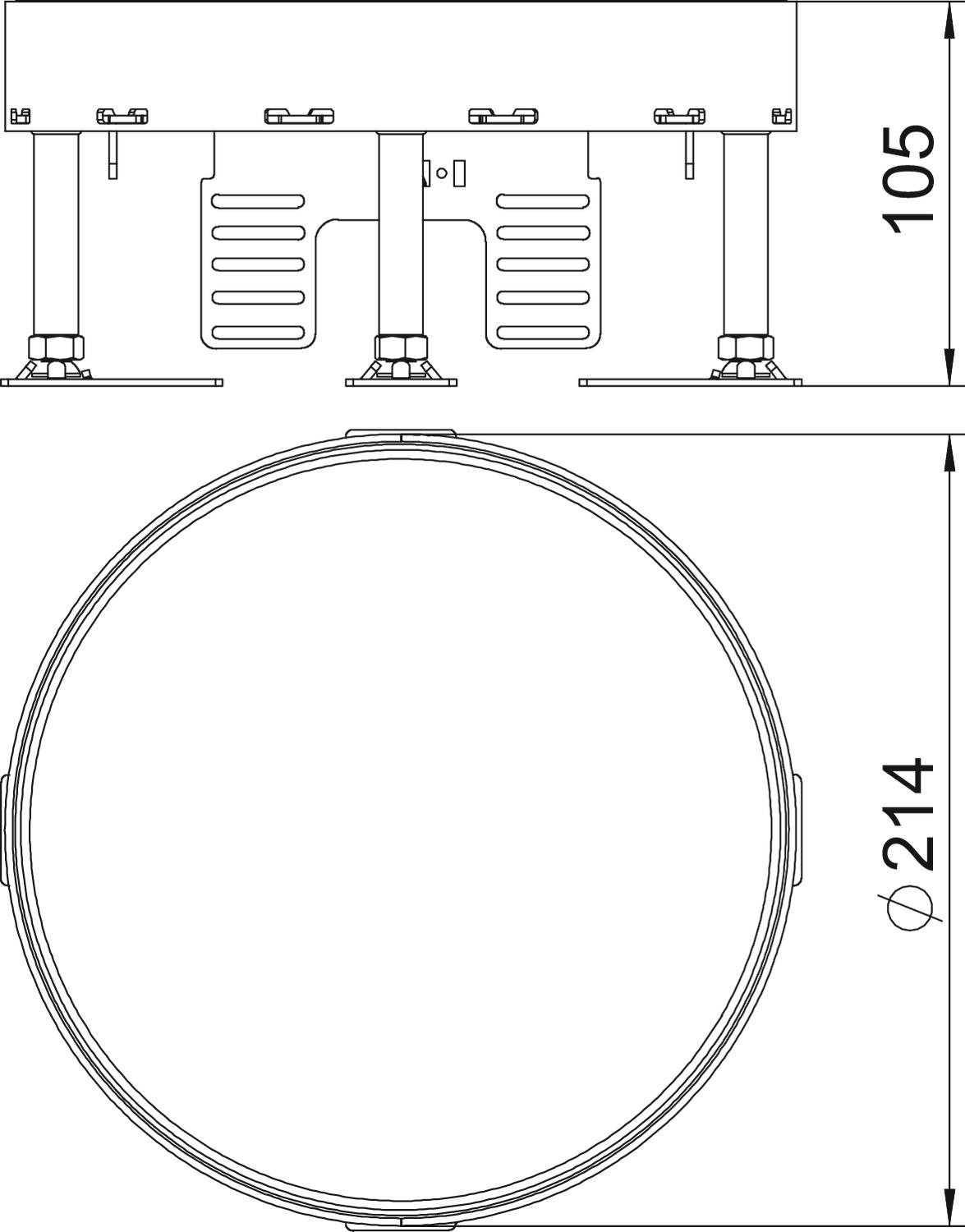

Diamètre de montage	215
Dimension	Ø215mm
Dimension h	105 mm
Dimension nominale pour boîtier d'appareillages	R4
Empreinte CO2 (GWP) du berceau à la porte	12,8304 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	105 mm

Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Aucune sortie de câble
Plage de réglage max.	155 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKR2 4SL2 V2 20	105 mm	155 mm	20 mm	105 mm	R4	7409072	Pièce	1 Pièce
RKR2 4SL2 V2 25	109 mm	159 mm	25 mm	109 mm	R4	7409074	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R4	SK RK4R	7404382	Pièce	1 Pièce
Couvercle de montage charges lourdes pour UZD 350, dimension nominale R4	DUG 350-3 R4SL	7401412	Pièce	1 Pièce
