Cassette réglable en hauteur pour charges lourdes pour tube, RKFNSL, taille nominale 4, acier inoxydable 105 | 150 | 15 | 105 | 4 | IP55

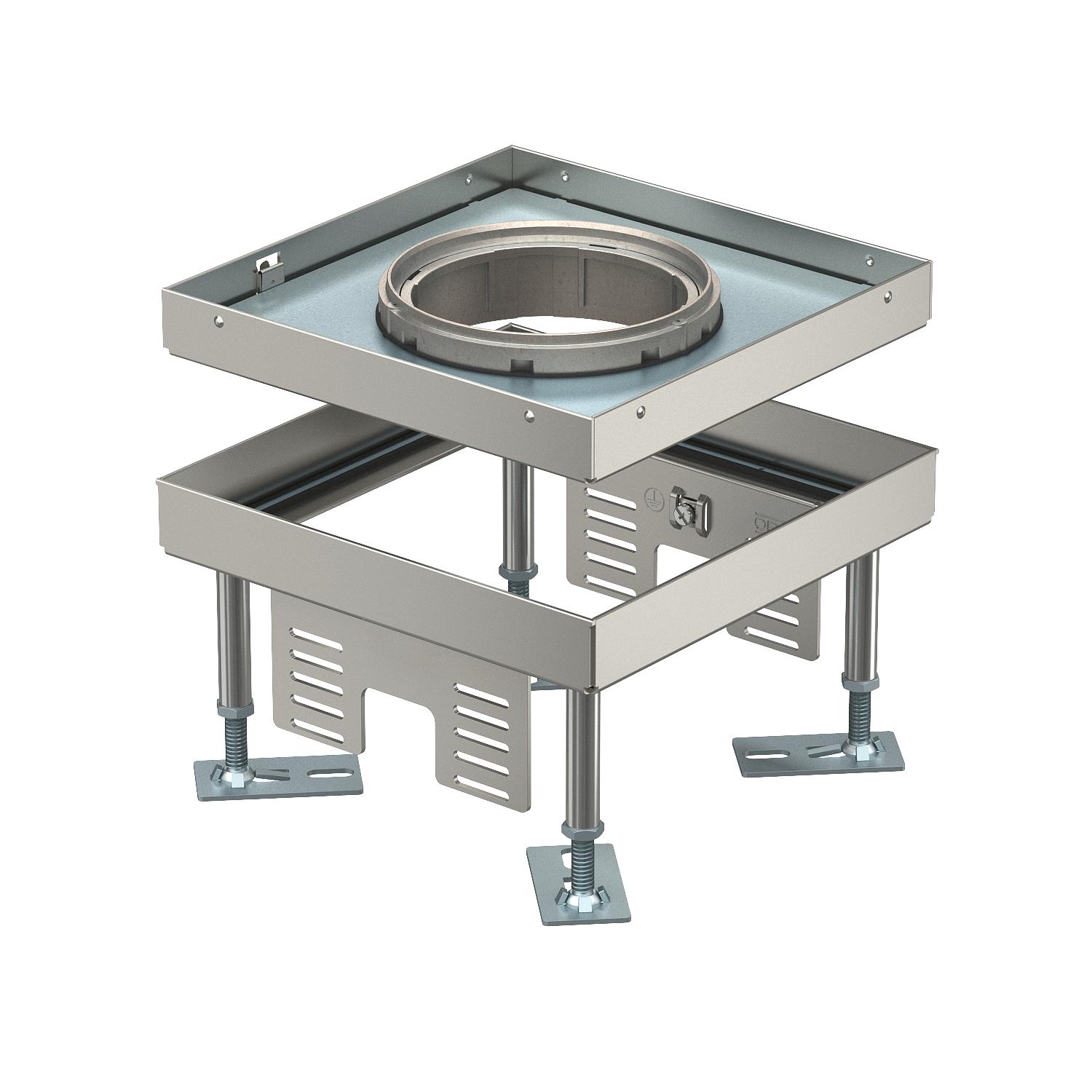

Cassette réglable en hauteur pour charges lourdes pour tube, RKFNSL, taille nominale 4, acier inoxydable

Réf. 7408926 | EAN 4012197278250

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	4

Indice de protection (IP) hors utilisation	IP55

Description du produit

Description du produit

Cassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 4 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45®. Il est possible d'installer 2 plaques de recouvrement APMT2. Le tube n’est pas compris dans la livraison.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	10 kN (OBO SL1)
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découpe de sol/Ouverture de montage	201x201
Découplable	non

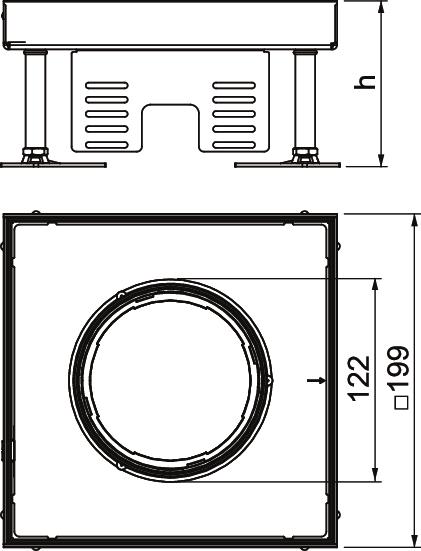

Dimension	199x199x100
Dimension h	105 mm
Dimension nominale pour boîtier d'appareillages	4
Empreinte CO2 (GWP) du berceau à la porte	18,016 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	15 mm
Hauteur	105 mm
Hauteur de plancher max.	150 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP20
Indice de protection (IP) hors utilisation	IP55
Indice de protection code IK	IK10

Largeur	199 mm
Largeur cote de montage	201 mm
Longueur	199 mm
Longueur cote de montage	201 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	6
Nombre de supports universels	2 x UT3
Nombre des sorties de câble	1
Norme	EN 50085-2-2
Plage de réglage max.	150 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Indice de protection (IP) hors utilisation	Réf.	Quantité	Plus petite unité de vente
RKFN3 4 V SL1 15	105 mm	150 mm	15 mm	105 mm	4	IP55	7408926	Pièce	1 Pièce
RKFN3 4 V SL1 20	110 mm	155 mm	20 mm	110 mm	4	IP55	7408928	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 4	SK RK4	7404380	Pièce	1 Pièce

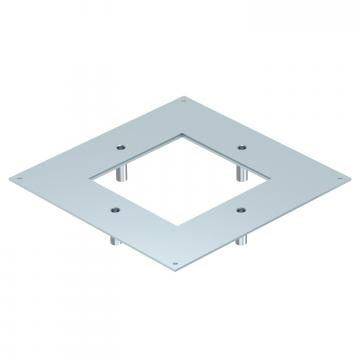

Couvercle de montage charges lourdes pour UZD 350, dimension nominale 4	DUG 350-3 4SL	7401408	Pièce	1 Pièce
Support universel UT3, avec support pour les appareillages Modul 45 longueur 165 mm	UT3 45 3	7408723	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 165 mm	MTU 2	7407836	Pièce	1 Pièce
