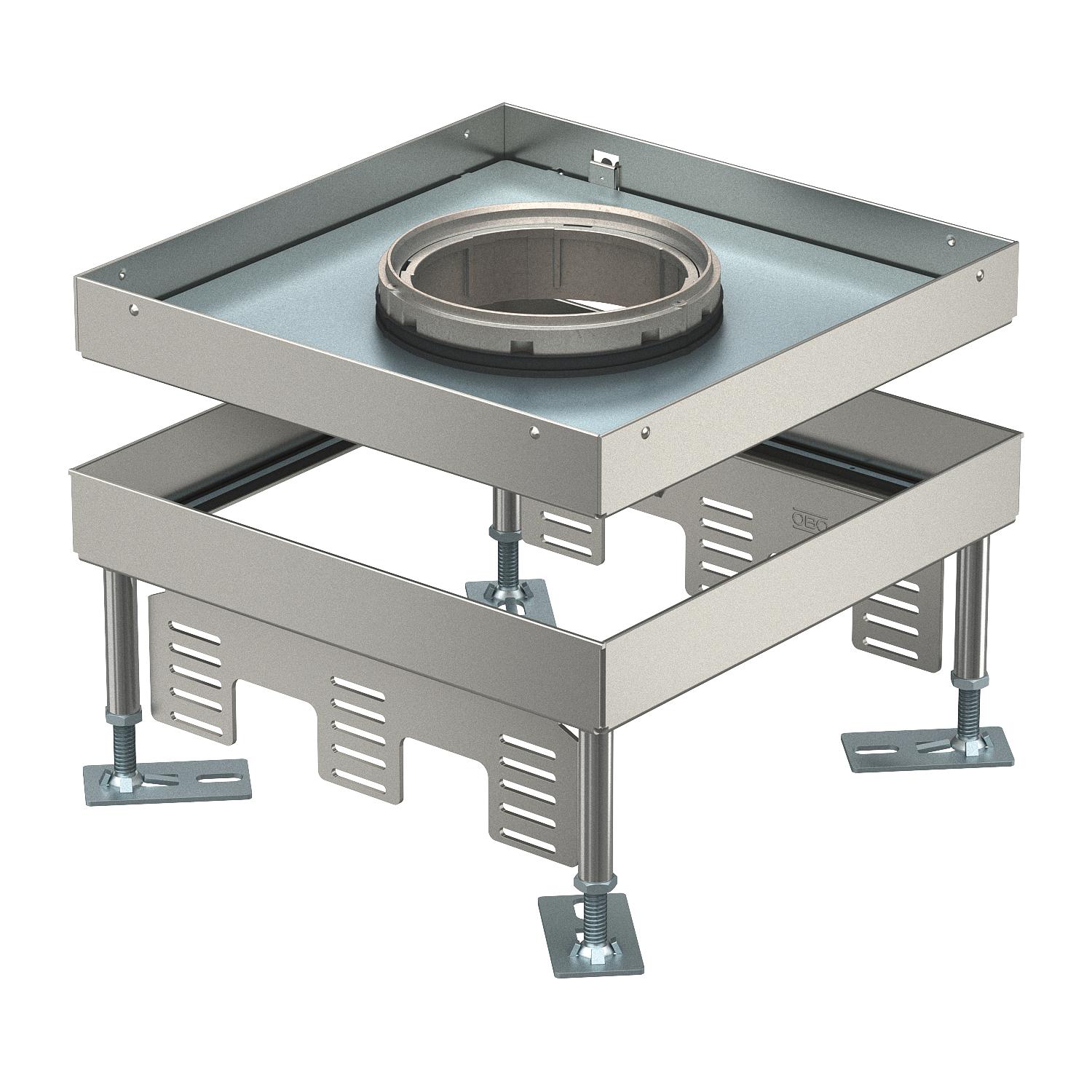

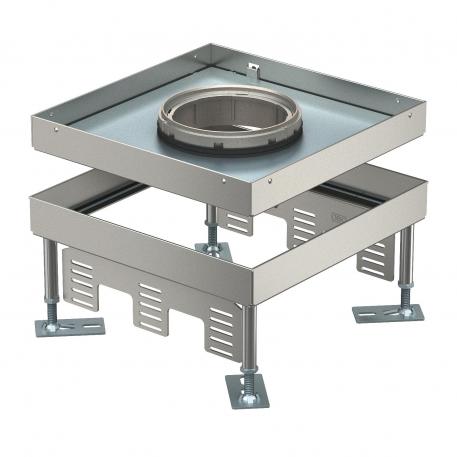

Cassette réglable en hauteur pour charges lourdes pour tube, RKFNSL, taille nominale 9, acier inoxydable
Réf. 7408940 | EAN 4012197278304
- Description du produit
-
Description du produitCassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45®. Il est possible d'installer 3 plaques de recouvrement APMT5. Le tube n’est pas compris dans la livraison.
Cassette carrée pour charges lourdes réglable en hauteur pour tube de taille nominale 9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 1 jusqu'à 10 kN.
Cassette pour charges lourdes réglable en hauteur à 3 compartiments. Il est possible d'installer 3 plaques de recouvrement APMT5.
-
- Caractéristiques techniques
-
Caractéristiques techniques

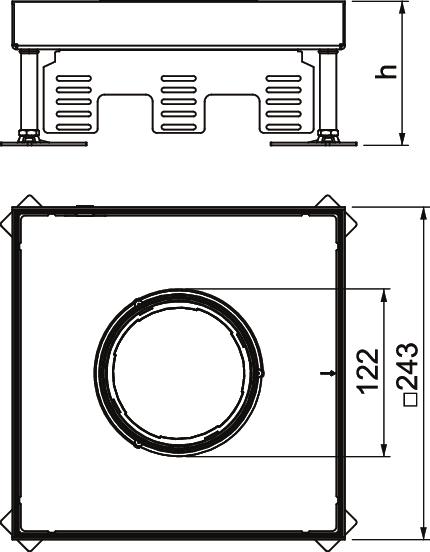

Classe pour charges lourdes 10 kN (OBO SL1) convient pour montage dans des faux-planchers oui Convient pour montage dans plancher technique oui Découpe de sol/Ouverture de montage 244x244 Découplable non Dimension 243x243x105 Dimension h 110 mm Dimension nominale pour boîtier d'appareillages 9 Empreinte CO2 (GWP) du berceau à la porte 25,9866 kg CO2e / 1 Pièce Entretien du sol humide Épaisseur du revêtement de sol 21 mm Hauteur 110 mm Hauteur de plancher max. 155 mm Hauteur de plancher min. 110 mm Homologations NF Indice de protection (IP) en utilisation IP20 Indice de protection (IP) hors utilisation IP55 Indice de protection code IK IK10 Largeur 243 mm Largeur cote de montage 244 mm Longueur 243 mm Longueur cote de montage 244 mm Matériau Acier inoxydable Modèle carré Modèle pour charges lourdes oui Modèle Sortie de câble Tube escamotable Nombre d'appareillages montables 12 Nombre de supports universels 3 x UT4 Nombre des sorties de câble 1 Norme EN 50085-2-2 Plage de réglage max. 155 mm Plage de réglage min. 110 mm Profondeur de montage 110 mm Support d'appareillage pour le logement de paniers appareillage non Type du système d'encastrement UT4 - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Pied de nivellement RKNEV2
RK NEV2 110 7405815 1 Emb.
Couvercle de tube , avec poignée étrier pour l'extraction
TUK2 GV 7428140 1 Pièce
Sabot d’insonorisation
SRS 4 7405798 4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 9
SK RK9 7404372 1 Pièce
Couvercle de montage charges lourdes pour UZD 350, dimension nominale 9
DUG 350-3 9SL 7401410 1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm
UT4 45 4 7408727 1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208
MTU 3 7407840 1 Pièce - Téléchargements
-
Fiche technique RKFN3 9 V SL1 21 / 7408940 , 0.19MB , pdfDéclaration de conformité UE RKFN3 9 V SL1 21 / 7408940 , 0.18MB , pdfREACH Déclaration de conformité RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfRoHS Déclaration de conformité RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfInstructions de montage Notice de montage cassette charges lourdes carrée, ajustable , 2.11MB , pdf
