Cassette réglable en hauteur pour charges lourdes pour tube, RKFRSL, taille nominale R9, acier inoxydable 110 | 155 | 20 | 110 | R9

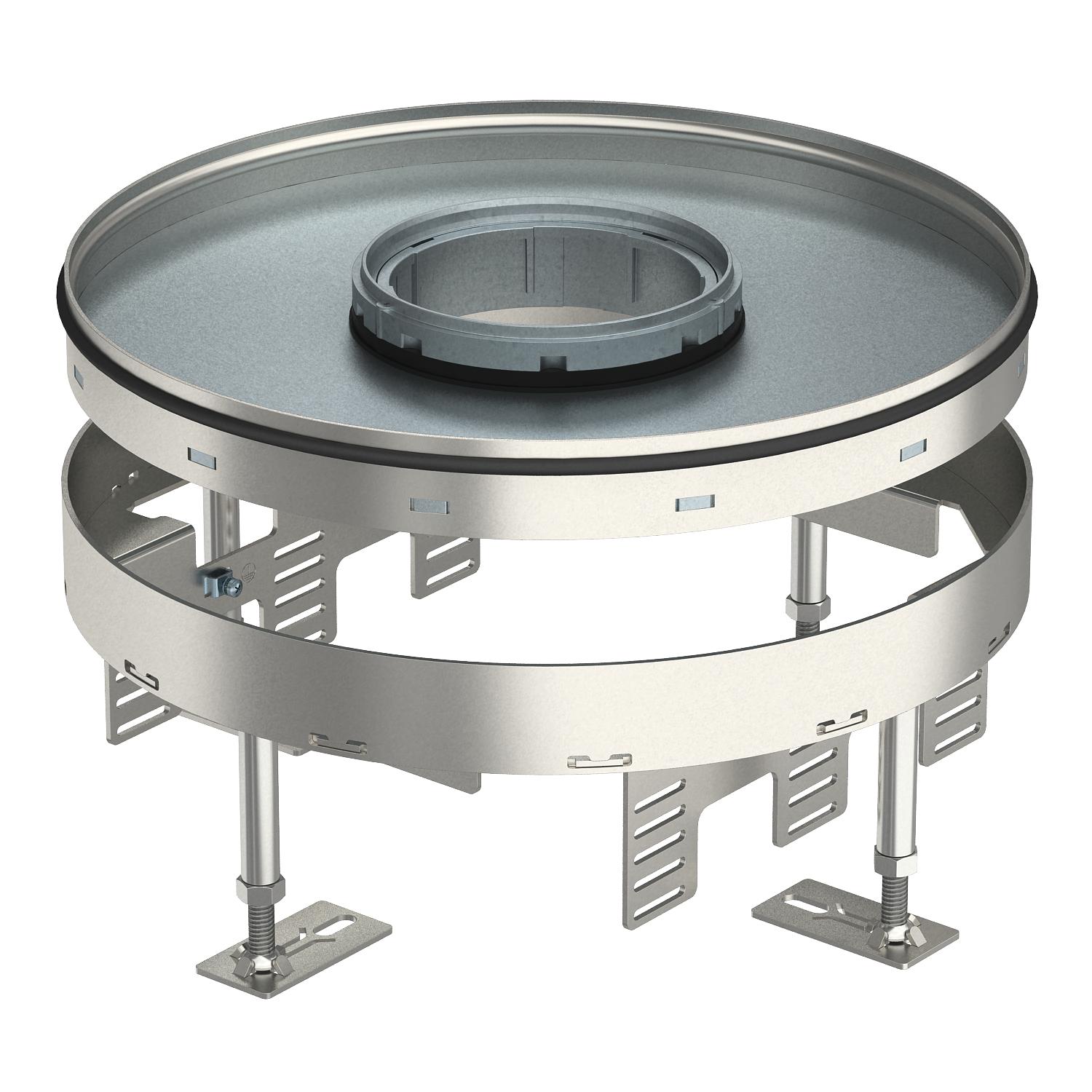

Cassette réglable en hauteur pour charges lourdes pour tube, RKFRSL, taille nominale R9, acier inoxydable

Réf. 7409470 | EAN 4012195869764

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	R9

Description du produit

Description du produit

Cassette ronde pour charges lourdes pour tube de taille nominale R9 pour le montage d'appareillages dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Classe de charge 2 jusqu'à 20 kN.

Cassette charges lourdes ajustable avec tubulure avec une classe de charge de 2 à 20 kN, à 3 passages. Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universels UT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages Module 45. Le tube n’est pas compris dans la livraison.
Cassette ronde pour charges lourdes réglable en hauteur, à 3 compartiments, pour tube de taille nominale 9. Pour montage dans des systèmes de goulottes, des faux-planchers et des planchers creux, dans des planchers nettoyés à l’eau ou à sec en intérieur. Classe de charge 2 jusqu'à 20 kN. Il est possible d’installer 3 plaques de recouvrement APMT5.

Caractéristiques techniques

Caractéristiques techniques

Classe pour charges lourdes	20 kN (OBO SL2)
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

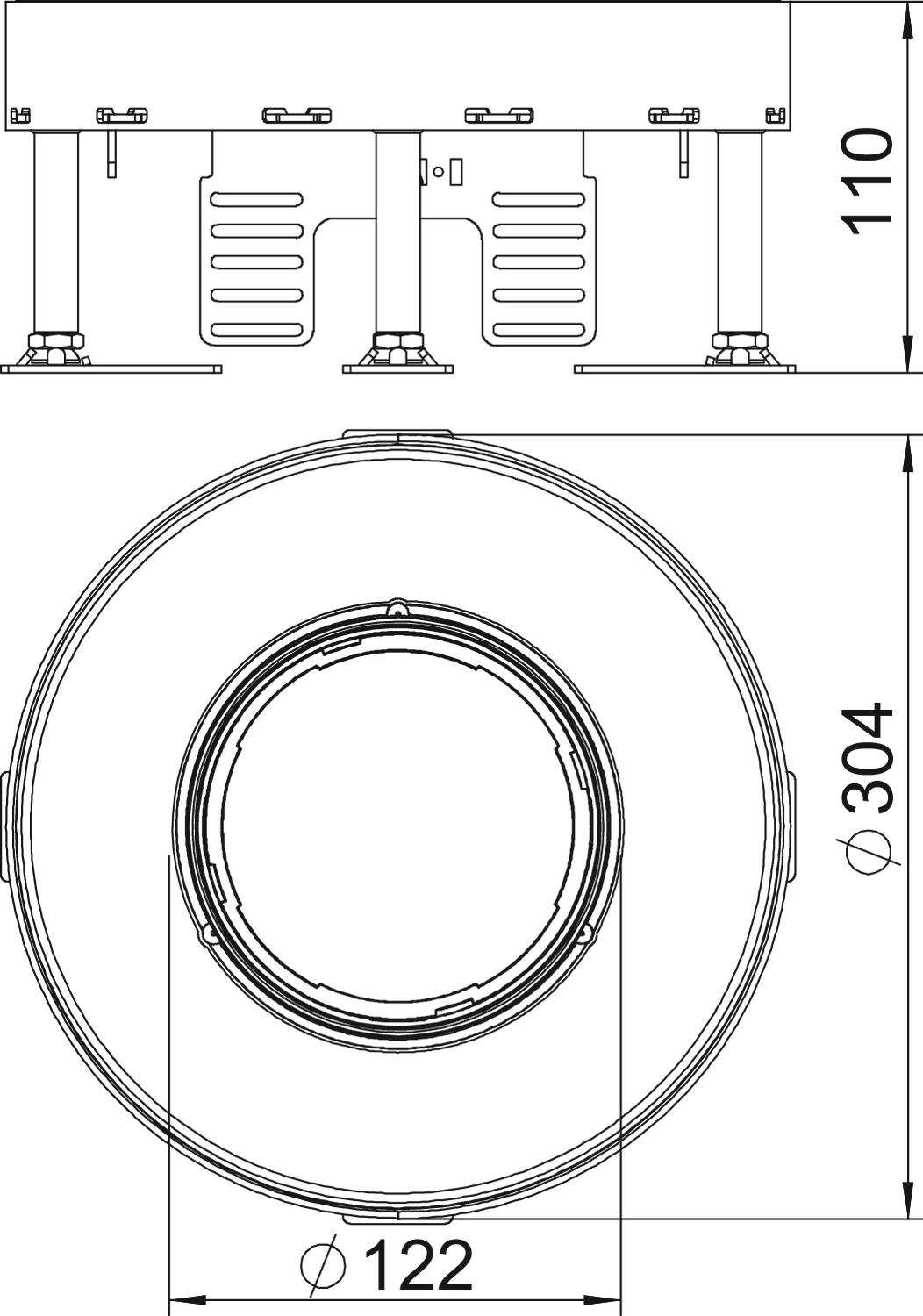

Diamètre de montage	305
Dimension	Ø305mm
Dimension h	110 mm
Dimension nominale pour boîtier d'appareillages	R9
Empreinte CO2 (GWP) du berceau à la porte	24,6974 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	20 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Indice de protection (IP) en utilisation	IP20

Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	oui
Modèle Sortie de câble	Tube escamotable
Nombre d'appareillages montables	12
Nombre de paniers support appareillage	3
Nombre des sorties de câble	1
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers appareillage	oui
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Pièce	1 Pièce
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Couvercle de tube , avec poignée étrier pour l'extraction	TUK2 GV	7428140	Pièce	1 Pièce
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R9	SK RKR9	7404376	Pièce	1 Pièce

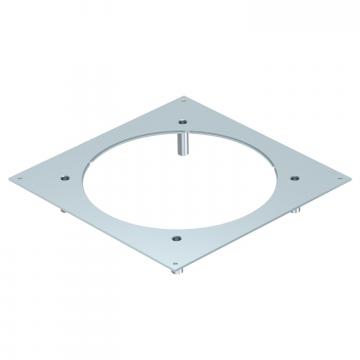

Couvercle de montage charges lourdes pour UZD 350, dimension nominale R9	DUG 350-3 R9SL	7401416	Pièce	1 Pièce
Support universel UT4, avec support d'appareillage module 45, longueur 208 mm	UT4 45 4	7408727	Pièce	1 Pièce
Support de montage pour prises de raccordements informatiques, longueur du système 208	MTU 3	7407840	Pièce	1 Pièce
