Cassette réglable en hauteur pour trappe d'inspection, RKN, acier inoxydable

Réf. 7408954 | EAN 4012197278120

Réf. / Type

Hauteur de plancher min.

Hauteur de plancher max.

Épaisseur du revêtement de sol

Dimension h

Dimension nominale pour boîtier d'appareillages	4

Description du produit

Description du produit

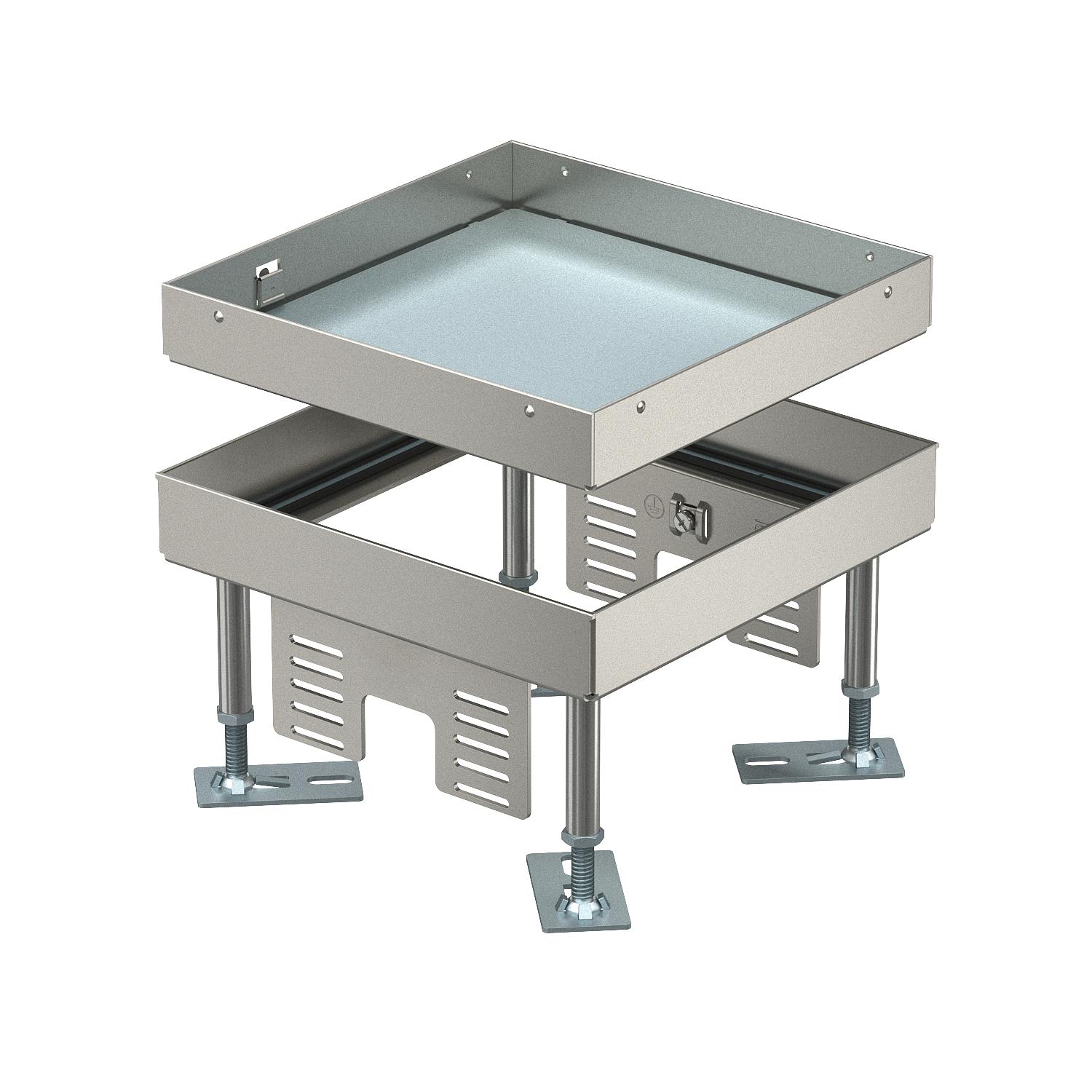

Cassette carrée pleine réglable en hauteur de taille nominale 4 pour la réalisation d'une trappe d'inspection dans les systèmes de goulottes, les faux-planchers et les planchers creux, dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses. Indice de protection : IP X5.
Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45®. Il est possible d'installer 2 plaques de recouvrement APMT2.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

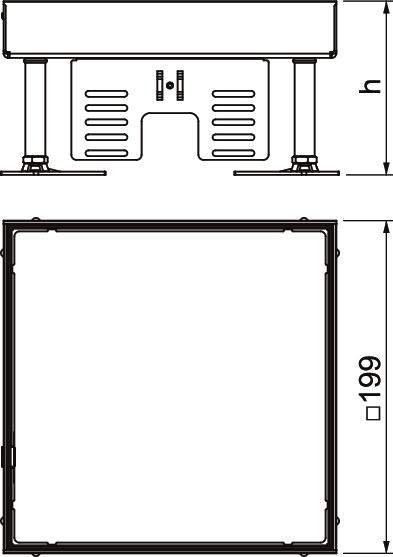

Dimension	199x199x105
Dimension h	110 mm
Dimension nominale pour boîtier d'appareillages	4
Empreinte CO2 (GWP) du berceau à la porte	14,423 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur	110 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	110 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP55

Indice de protection code IK	IK10
Largeur	199 mm
Largeur cote de montage	201 mm
Longueur	199 mm
Longueur cote de montage	201 mm
Matériau	Acier inoxydable
Modèle	carré
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Nombre de supports universels	2 x UT3
Norme	EN 50085-2-2
Plage de réglage max.	155 mm
Plage de réglage min.	110 mm
Profondeur de montage	110 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408950	Pièce	1 Pièce
RKN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408954	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale 4	SK RK4	7404380	Pièce	1 Pièce
Couvercle de montage 350 taille nominale 4	DUG 350-3 4	7400505	Pièce	1 Pièce
