Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton 105 | 155 | 25 | | R4

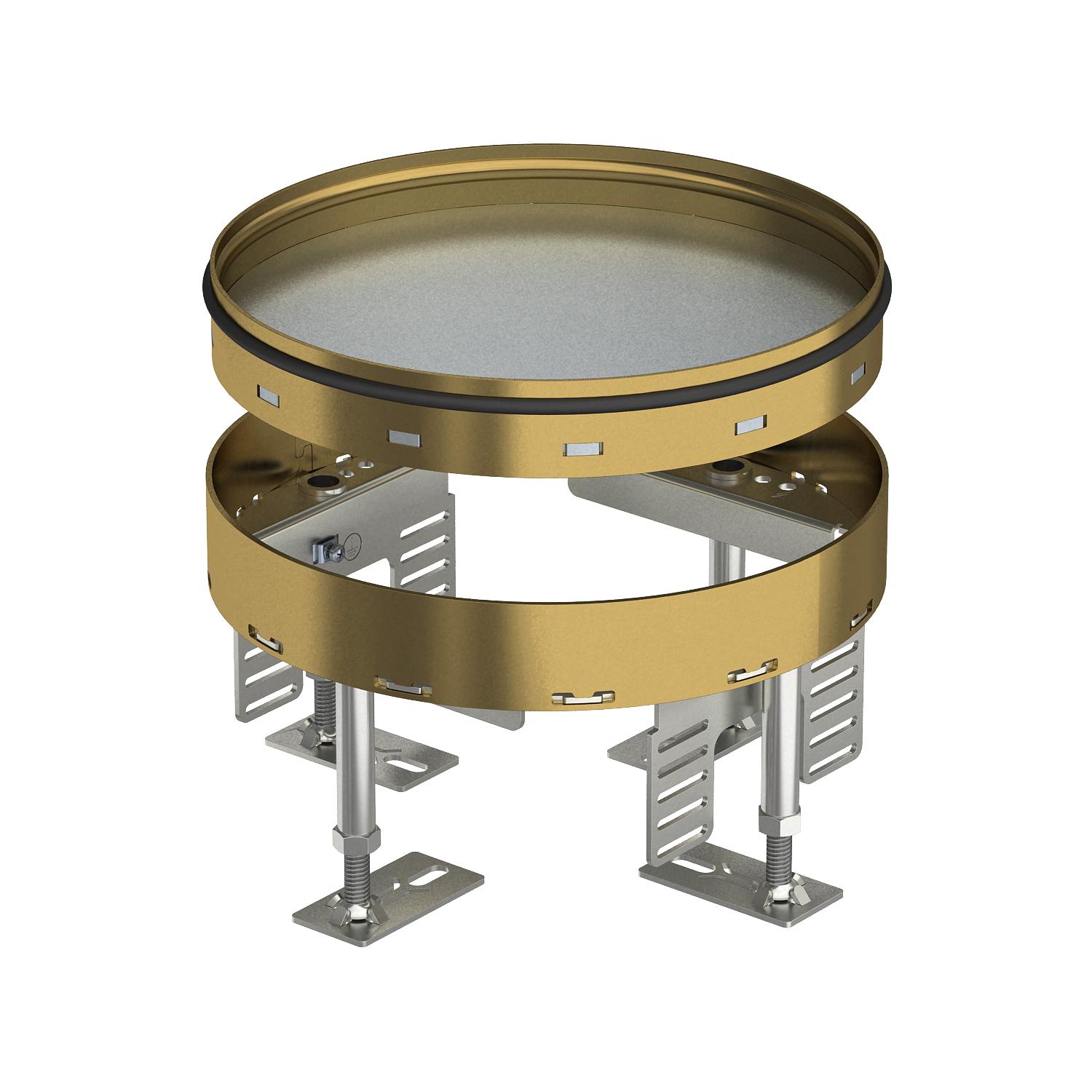

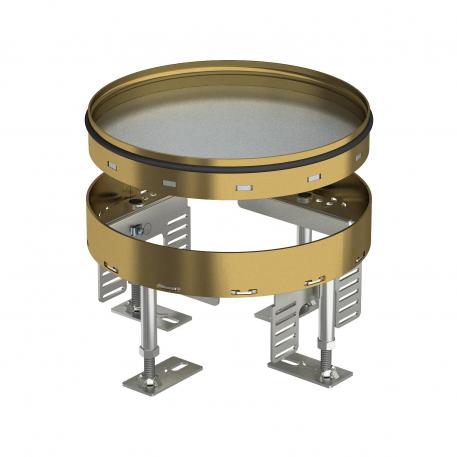

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton

Réf. 7409084 | EAN 4012195868194

Réf. / Type

Hauteur de plancher min.	105 mm

Hauteur de plancher max.	155 mm

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	R4

Description du produit

Description du produit

Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R4 dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

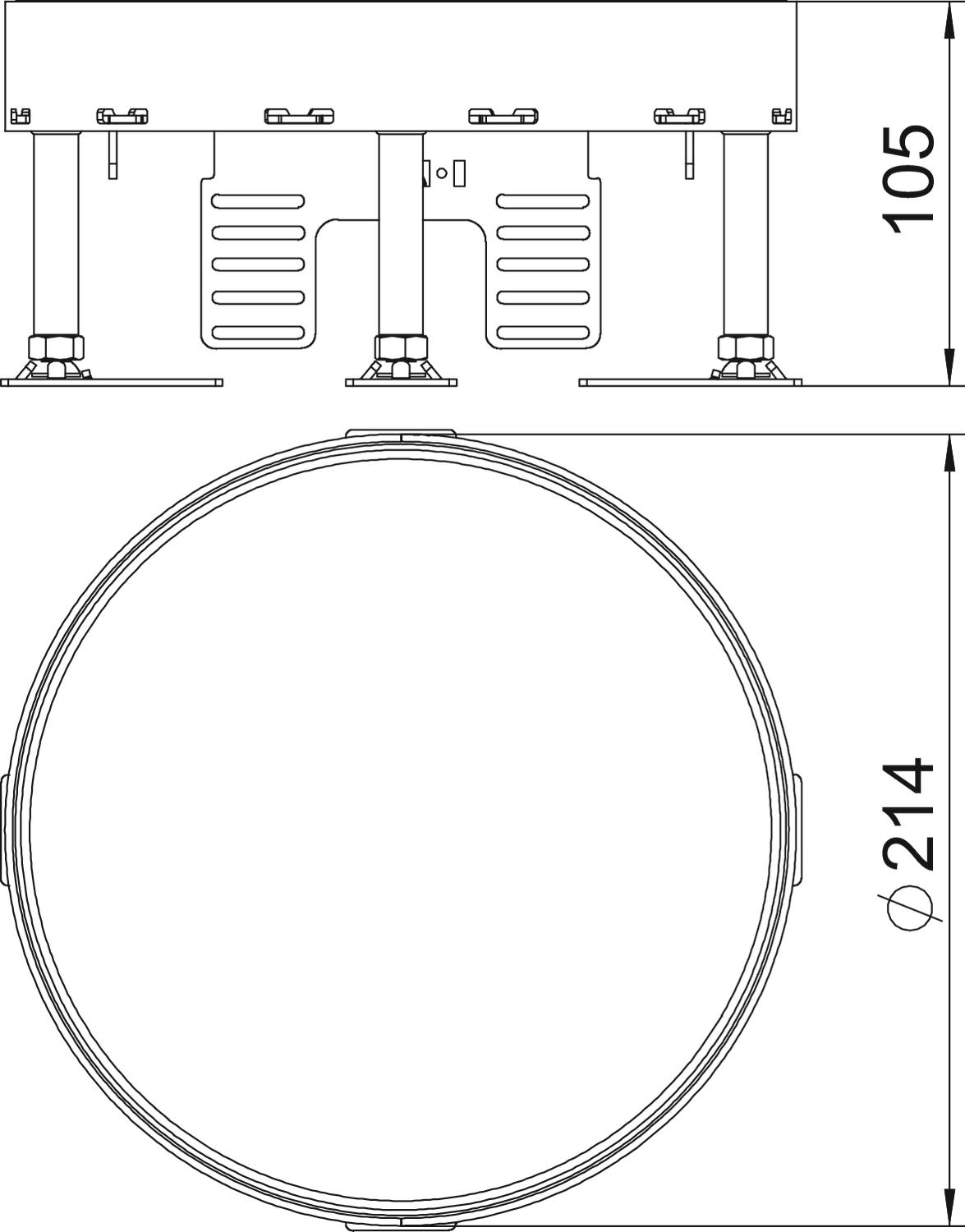

Diamètre de montage	215
Dimension	Ø215mm
Dimension nominale pour boîtier d'appareillages	R4
Empreinte CO2 (GWP) du berceau à la porte	8,5802 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00

Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	214 mm
Longueur	214 mm
Matériau	laiton
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Nombre de paniers support appareillage	2
Plage de réglage max.	155 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKR2 4M 20	105 mm	155 mm	20 mm	R4	7409082	Pièce	1 Pièce
RKR2 4M 25	105 mm	155 mm	25 mm	R4	7409084	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R4	SK RK4R	7404382	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R4	DUG 350-3 R4	7400517	Pièce	1 Pièce
