Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton 105 | 155 | 25 | | R9

Cassette réglable en hauteur pour trappe d'inspection, RKR, laiton

Réf. 7409124 | EAN 4012195868439

Réf. / Type

Hauteur de plancher min.	105 mm

Hauteur de plancher max.	155 mm

Épaisseur du revêtement de sol

Dimension nominale pour boîtier d'appareillages	R9

Description du produit

Description du produit

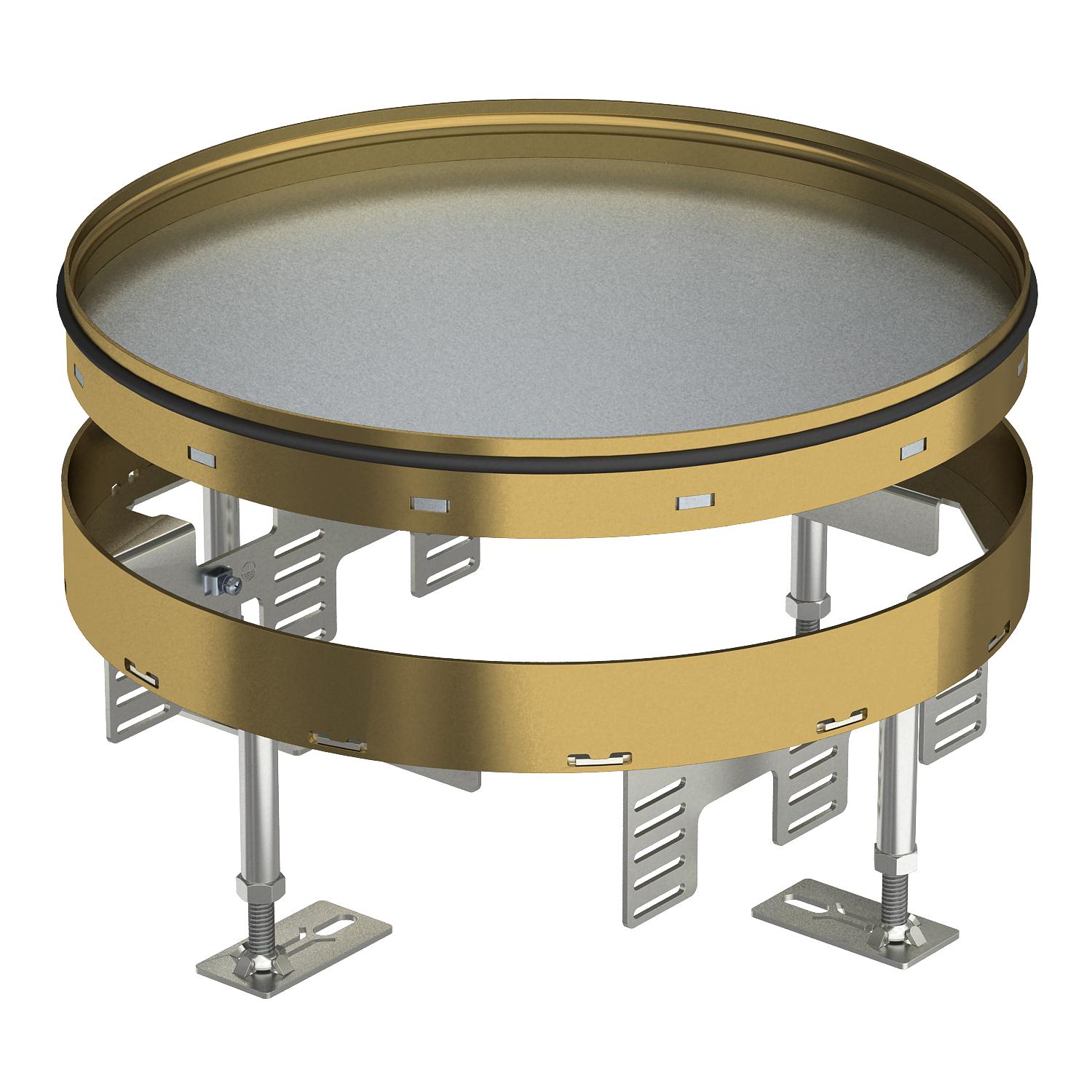

Cassette pleine réglable en hauteur pour la réalisation d'une trappe d'inspection de taille nominale R9 dans des planchers nettoyés à l'eau ou à sec en intérieur. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, 3 passages Il est possible d'installer 3 plaques de recouvrement APMT5. Pour le montage de 3 supports universelsUT4 pour 9 appareillages individuels avec bague-support/griffe de fixation ou 12 appareillages module 45

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 5 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	oui
Convient pour montage dans plancher technique	oui
Découplable	non

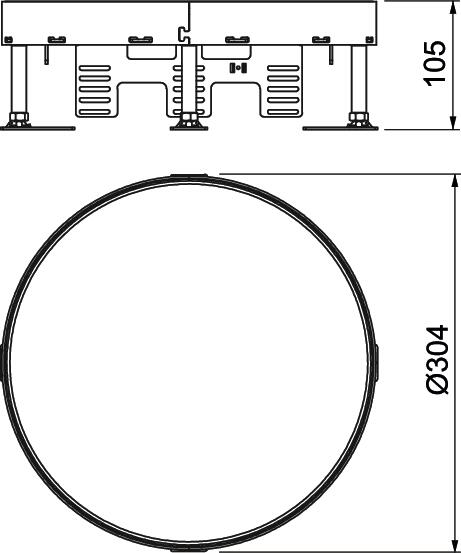

Diamètre de montage	305
Dimension	Ø305mm
Dimension nominale pour boîtier d'appareillages	R9
Empreinte CO2 (GWP) du berceau à la porte	14,7335 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur de plancher max.	155 mm
Hauteur de plancher min.	105 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00

Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	304 mm
Longueur	304 mm
Matériau	laiton
Modèle	rond
Modèle pour charges lourdes	non
Modèle Sortie de câble	Aucune sortie de câble
Nombre de paniers support appareillage	3
Plage de réglage max.	155 mm
Plage de réglage min.	105 mm
Profondeur de montage	105 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Hauteur de plancher max.	Épaisseur du revêtement de sol	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKR2 9M 20	105 mm	155 mm	20 mm	R9	7409122	Pièce	1 Pièce
RKR2 9M 25	105 mm	155 mm	25 mm	R9	7409124	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pied de nivellement RKNEV2	RK NEV2 110	7405815	Emb.	1 Emb.
Sabot d’insonorisation	SRS 4	7405798	Pièce	4 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R9	SK RKR9	7404376	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R9	DUG 350-3 R9	7400549	Pièce	1 Pièce
