Cassette réglable en hauteur pour trappe d'inspection, RKRNUZD3, acier inoxydable 94 | 25 | 94 | R4

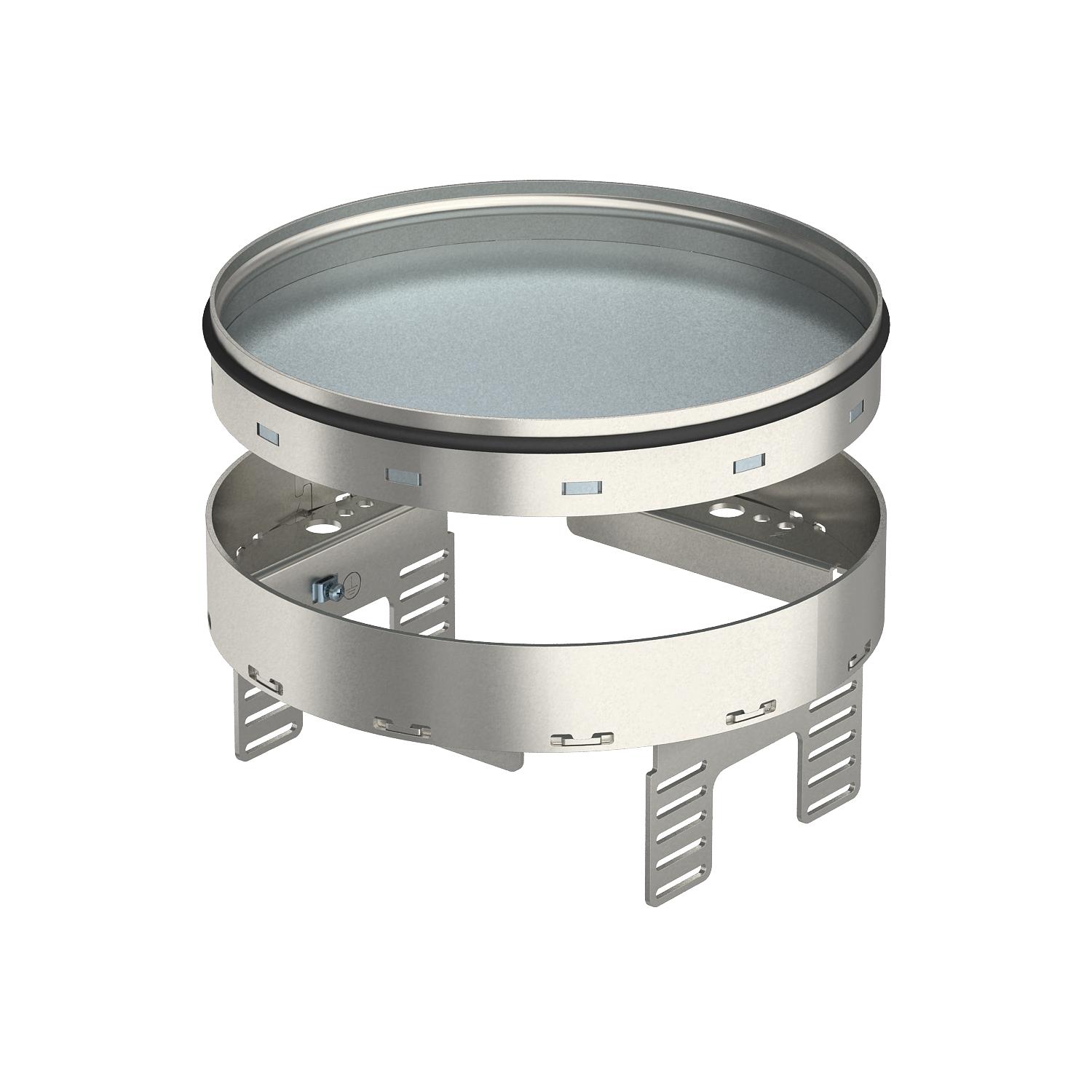

Cassette réglable en hauteur pour trappe d'inspection, RKRNUZD3, acier inoxydable

Réf. 7409140 | EAN 4012195868552

Réf. / Type	7409140 / RKRN2UZD3R4VS25

Hauteur de plancher min.	94 mm

Épaisseur du revêtement de sol	25 mm

Dimension h	94 mm

Dimension nominale pour boîtier d'appareillages	R4

Description du produit

Description du produit

Cassette pleine réglable en hauteur et découplée du sol, pour la réalisation d'une trappe d'inspection de dimension nominale R4 dans des sols nettoyés à l'eau ou à sec en intérieur, pour une installation dans des boîtes de tirage UZD250-3 ou UZD350-3, en association avec un couvercle de montage DUG..R4 ou dans des boîtes de tirage UGD250-3R4 ou UGD350-3R4. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, à 2 passages. Il est possible d'installer 2 plaques de recouvrement APMT2. Pour le montage de 2 supports universels UT3 pour 4 appareillages individuels avec bague-support/griffe de fixation ou 6 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	non
Convient pour montage dans plancher technique	non
Découplable	oui

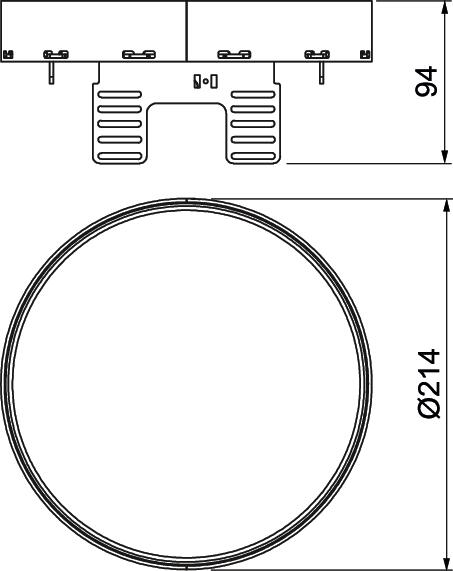

Diamètre de montage	215
Dimension	Ø215mm
Dimension h	94 mm
Dimension nominale pour boîtier d'appareillages	R4
Empreinte CO2 (GWP) du berceau à la porte	9,8383 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur	94 mm

Hauteur de plancher min.	94 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	214 mm
Longueur	214 mm
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	non
Profondeur de montage	104 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT3

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKRN2UZD3R4VS25	94 mm	25 mm	94 mm	R4	7409140	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Équerre de nivellement pour le montage en UGD350-3 pour une cassette ronde	NW 350-3 RK	7410556	Pièce	1 Pièce
Élément de coffrage terrazzo pour cassettes réglables en hauteur de taille nominale R4	SK RK4R	7404382	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R4	DUG 350-3 R4	7400517	Pièce	1 Pièce
