Cassette réglable en hauteur pour trappe d'inspection, RKRNUZD3, acier inoxydable 94 | 25 | 94 | R7

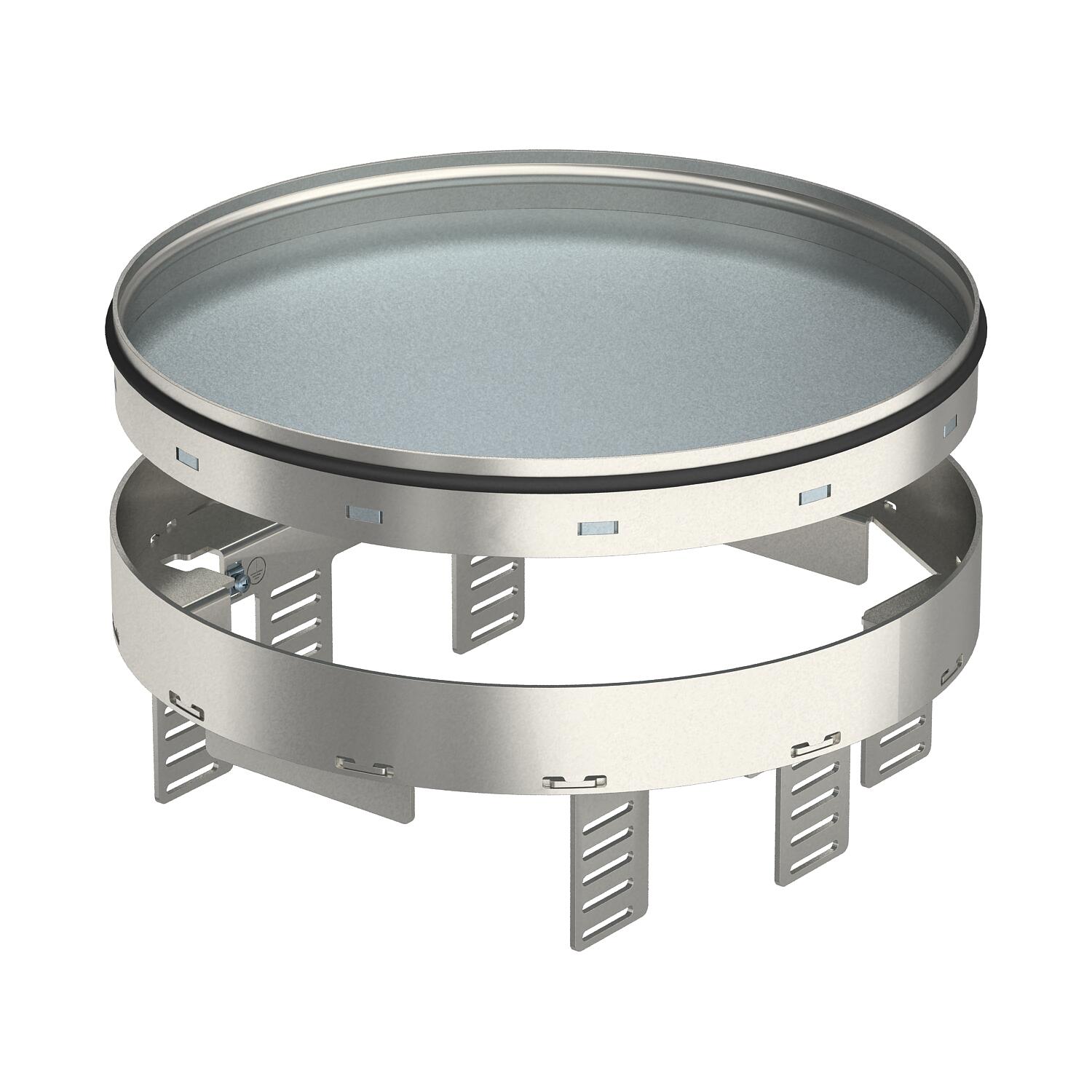

Cassette réglable en hauteur pour trappe d'inspection, RKRNUZD3, acier inoxydable

Réf. 7409150 | EAN 4012195868620

Réf. / Type	7409150 / RKRN2UZD3R7VS25

Hauteur de plancher min.	94 mm

Épaisseur du revêtement de sol	25 mm

Dimension h	94 mm

Dimension nominale pour boîtier d'appareillages	R7

Description du produit

Description du produit

Cassette pleine réglable en hauteur et découplée du sol, pour la réalisation d'une trappe d'inspection de dimension nominale R7 dans des sols nettoyés à l'eau ou à sec en intérieur, pour une installation dans des boîtes de tirage UZD350-3, en association avec un couvercle de montage DUG350-3R7 ou dans des boîtes de tirage UGD350-3R7. Le montage s'effectue à l'aide d'équerres de nivellement (à commander séparément) dans le profilé d'encadrement en aluminium des boîtes de tirage. Convient uniquement aux revêtements de sol lisses.
Cassette ajustable en tant que cassette pleine, 3 passages Il est possible d'installer 2 plaques de recouvrement APMT2 et une plaque APMT5. Pour le montage de 2 supports universels UT3 et un support UT4 pour 7 appareillages individuels avec bague-support/griffe de fixation ou 10 appareillages Module 45.

Caractéristiques techniques

Caractéristiques techniques

Charge verticale, grande surface	jusqu'à 3 000 N
Charge verticale, petite surface	jusqu'à 3 000 N
convient pour montage dans des faux-planchers	non
Convient pour montage dans plancher technique	non
Découplable	oui
Diamètre de montage	275
Dimension	Ø275mm
Dimension h	94 mm
Dimension nominale pour boîtier d'appareillages	R7
Empreinte CO2 (GWP) du berceau à la porte	14,2844 kg CO2e / 1 Pièce
Entretien du sol	humide
Épaisseur du revêtement de sol	25 mm
Hauteur	94 mm

Hauteur de plancher min.	94 mm
Homologations	NF
Indice de protection (IP) en utilisation	IP00
Indice de protection (IP) hors utilisation	IP44
Indice de protection code IK	IK10
Largeur	274 mm
Longueur	274 mm
Matériau	acier inoxydable 1.4301
Modèle	rond
Modèle pour charges lourdes	non
Profondeur de montage	104 mm
Support d'appareillage pour le logement de paniers appareillage	non
Type du système d'encastrement	UT3 / UT4

Tous les types

Tous les types

Type	Hauteur de plancher min.	Épaisseur du revêtement de sol	Dimension h	Dimension nominale pour boîtier d'appareillages	Réf.	Quantité	Plus petite unité de vente
RKRN2UZD3R7VS25	94 mm	25 mm	94 mm	R7	7409150	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente

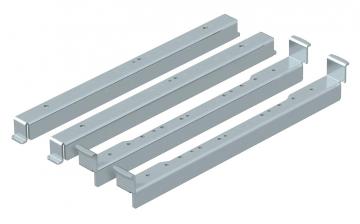

Équerre de nivellement pour le montage en UGD350-3 pour une cassette ronde	NW 350-3 RK	7410556	Pièce	1 Pièce
Couvercle de montage 350 taille nominale R7	DUG 350-3 R7	7400533	Pièce	1 Pièce
