Chemin de câbles DKS 60 FT 3000 | 300 | 1 | non | Acier | galvanisé à chaud par trempage

Chemin de câbles DKS 60 FT

Réf. 6085369 | EAN 4012196070213

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé à chaud par trempage

Description du produit

Description du produit

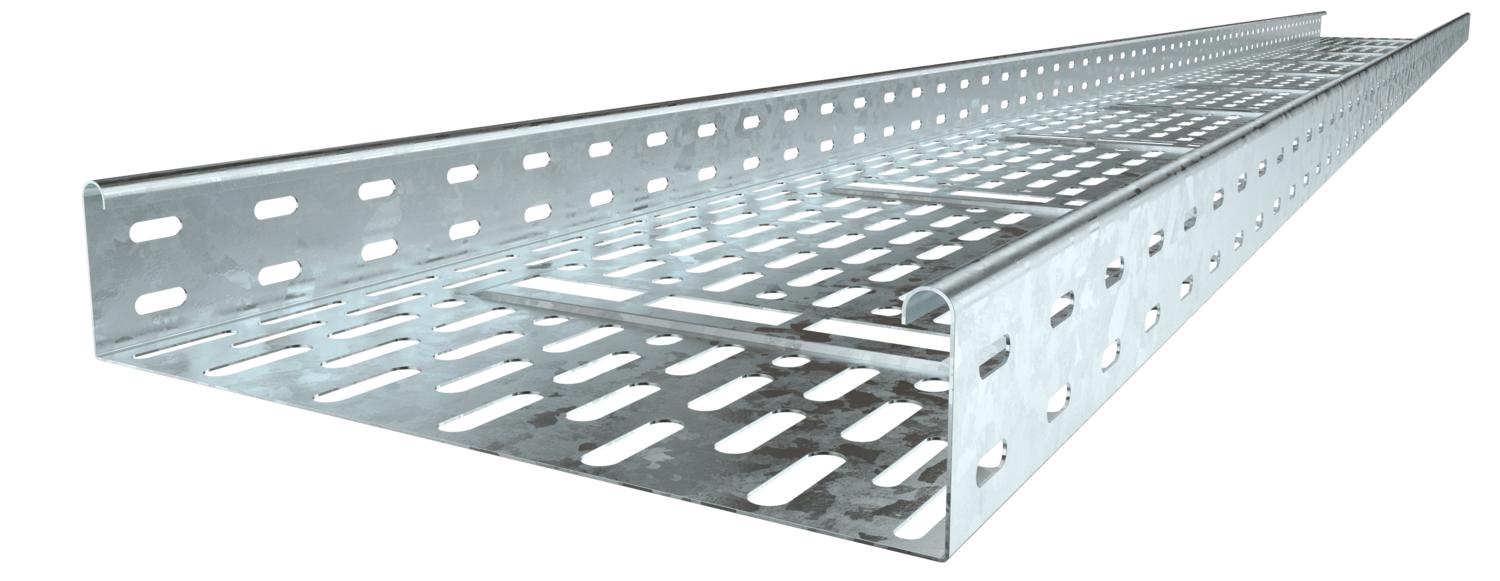

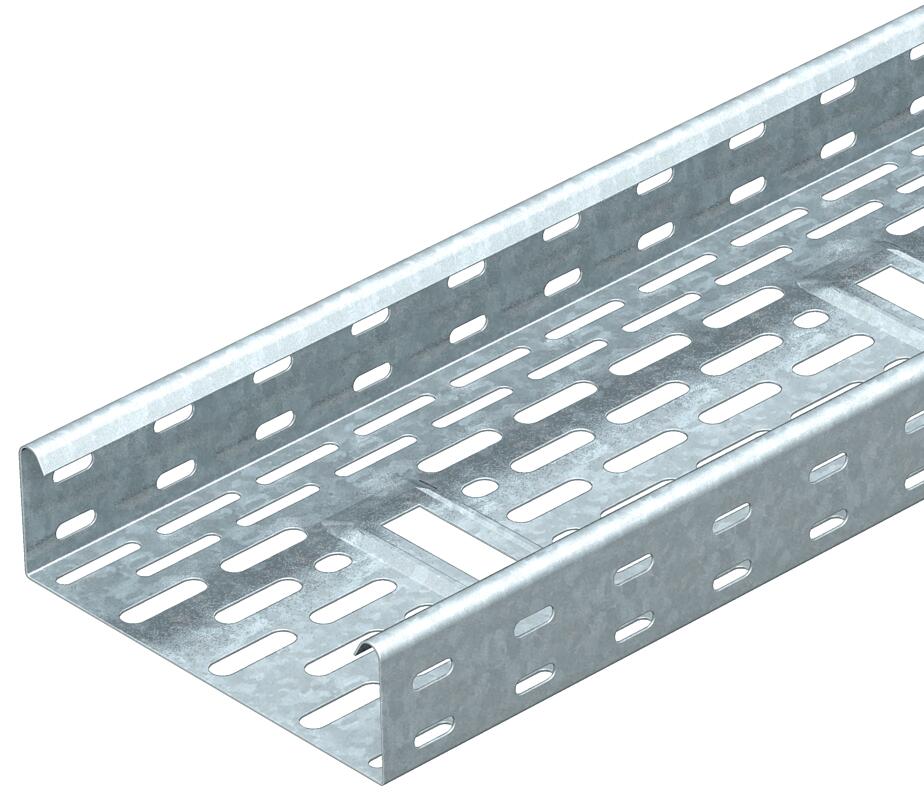

DKS 60 = système de chemins de câbles perforé, hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Système de chemins de câbles perforé (conforme à la directive VdS 2092) avec 30% de perforations supplémentaires, à utiliser pour l'alimentation des systèmes d'extinction. Perforation pour le passage des câbles dans le fond à partir d'une largeur de 200 mm. Les pièces d'assemblage doivent être commandées à part, dans les quantités requises.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	300 mm
Couleur	zinc

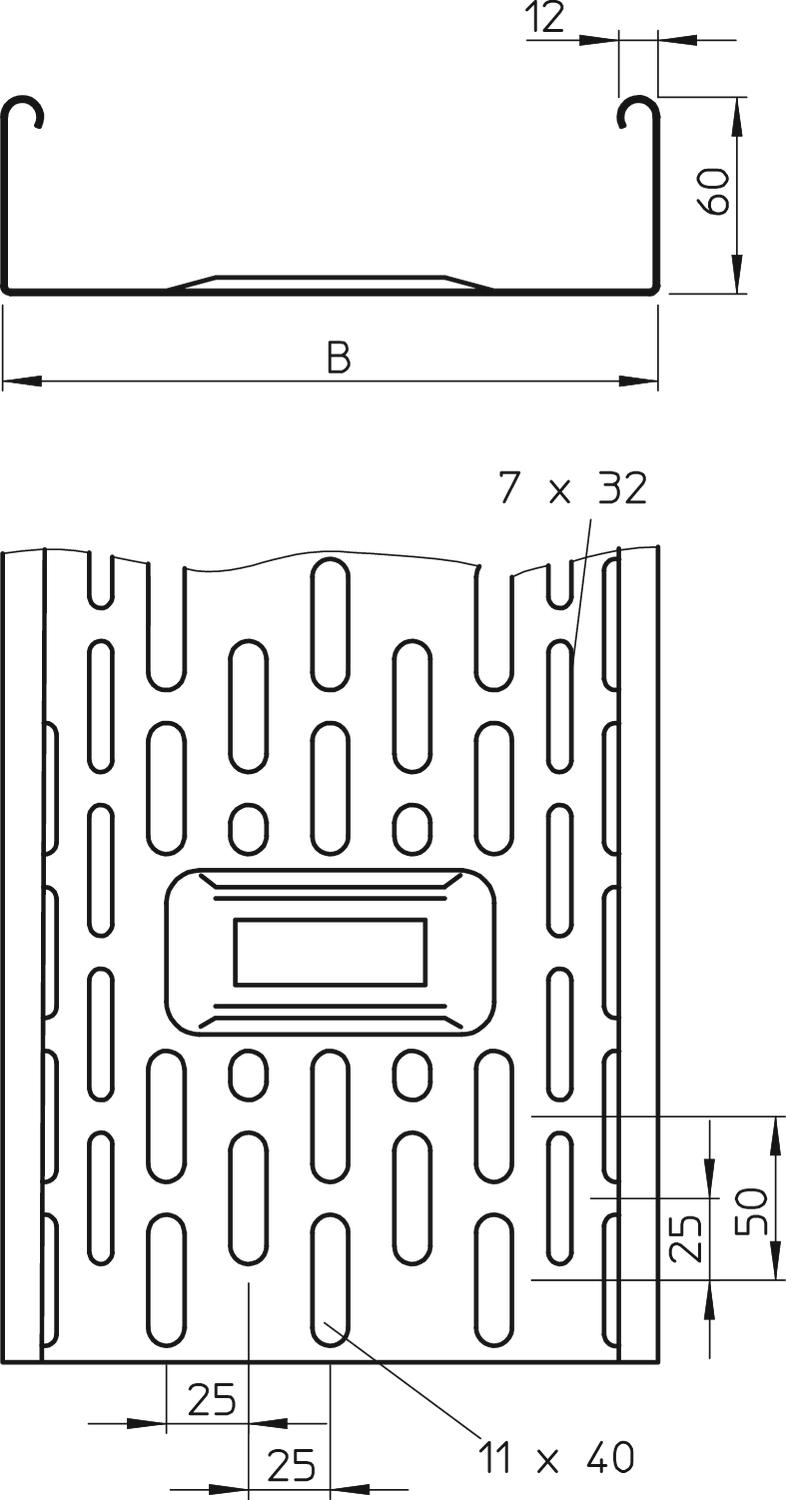

Dimension	60x300x3000
Dimensions	60 x 300
Distance entre supports 2,0m	0,95 kN/m
Distance entre supports 1,5m	1,75 kN/m
Distance entre supports 2,5m	0,5 kN/m
Distance entre supports 3,0m	0,4 kN/m
Empreinte CO2 (GWP) du berceau à la porte	7,8223 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Épaisseur de tôle	0,06 in
Hauteur	2 in
Hauteur	60 mm
Insert installation de sprinkler	oui
Largeur	12 in

Largeur	300 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation au fond	1
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	17800 mm²
Section utile	178 cm²
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

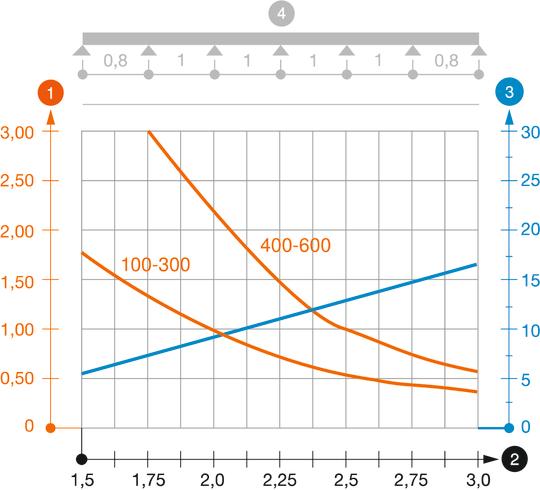

Diagramme de charge du chemin de câbles DKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
DKS 610 FT	3000 mm	100 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6085326	m	3 m
DKS 620 FT	3000 mm	200 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6085342	m	3 m
DKS 630 FT	3000 mm	300 mm	1 mm	non	Acier	galvanisé à chaud par trempage	6085369	m	3 m
DKS 640 FT	3000 mm	400 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6085512	m	3 m
DKS 650 FT	3000 mm	500 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6085539	m	3 m
DKS 660 FT	3000 mm	600 mm	1,5 mm	non	Acier	galvanisé à chaud par trempage	6085555	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	RLVK 60 FT	6067603	Pièce	10 Pièce
Couvre-joint DD	SSLB 300 DD	7070318	Pièce	20 Pièce
Couvercle avec verrou tournant FT	DRL 300 FT	6051383	m	3 m
Coude à 45° 60 FT	RB 45 630 FT	6036136	Pièce	1 Pièce
Coude à 90° 60 FT	RB 90 630 FT	6036596	Pièce	1 Pièce
Coude à angle réglable 60 FT	RB W 630 FT	6037126	Pièce	1 Pièce
Dérivation à monter 60 FT	RAA 630 FT	6042217	Pièce	1 Pièce
Pièce en T 60 FT	RT 630 FT	6038136	Pièce	1 Pièce
Croix 60 FT	RK 630 FT	7027415	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 300 DD	6052712	m	3 m
Séparateur 60 DD	TSG 60 DD	6062327	m	3 m
Coude à 90° 60 FT	RB 90 630 FT	7125305	Pièce	1 Pièce
