Chemin de câbles en treillis en C CGR 50 A2

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	50 mm

Diamètre du fil	4,5 mm

Section utile

Maintien en fonction	non

Description du produit

Description du produit

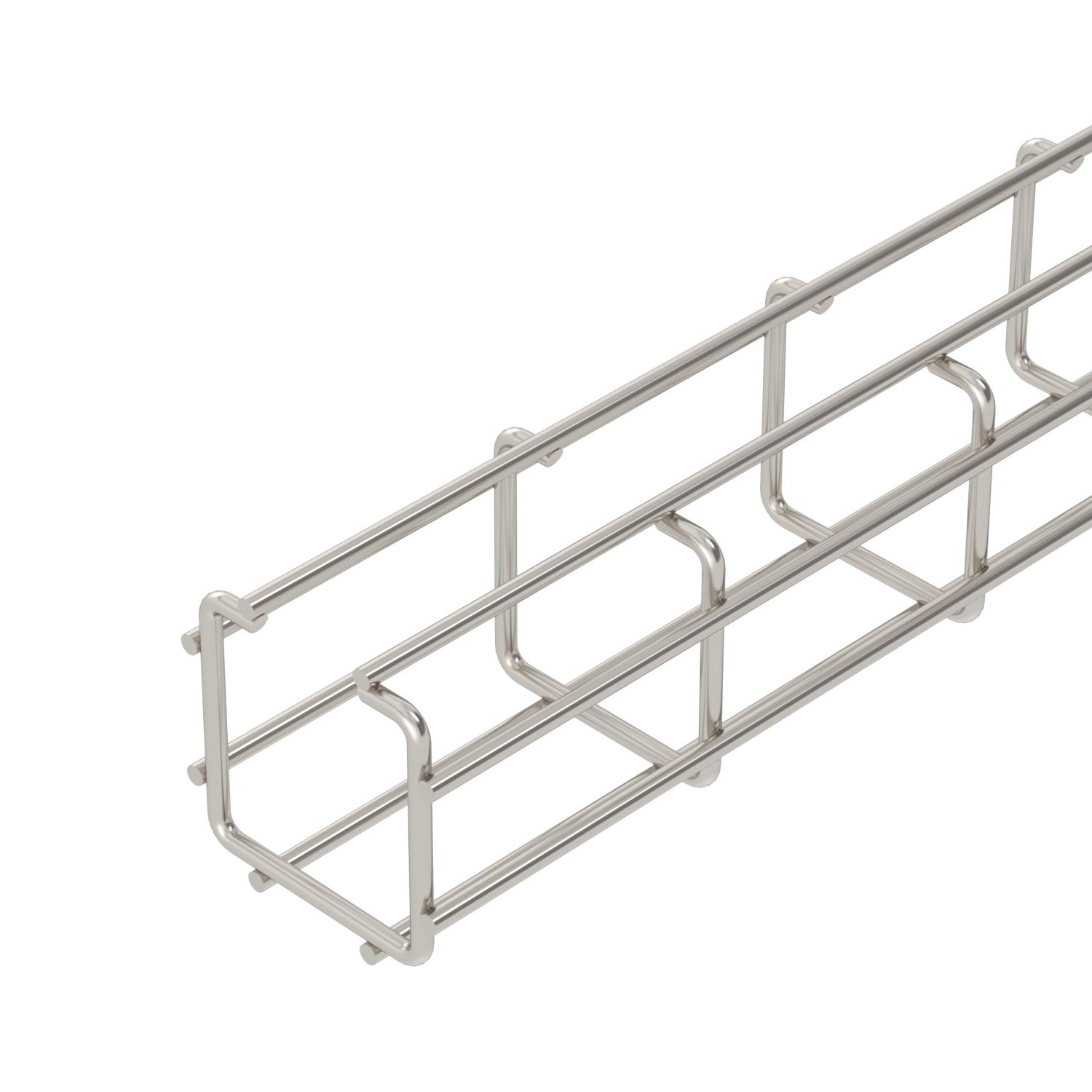

Chemin de câbles en treillis en C en fils d'acier soudés par points d'une hauteur d'aile de 50 mm.
Atténuation magnétique du blindage 15 dB.

Caractéristiques techniques

Acier inoxydable, teint	oui

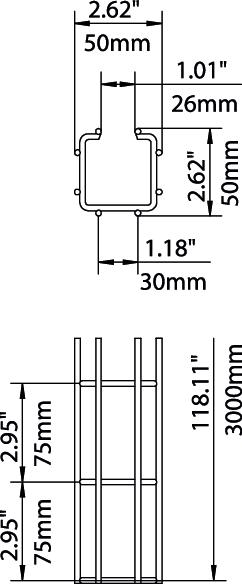

Cote A	26 mm
Cote B	67 mm
Cote l1	30 mm
Couleur	acier inoxydable
Diamètre du fil	4,5 mm
Dimension	50x50x3000
Dimension H	67 mm

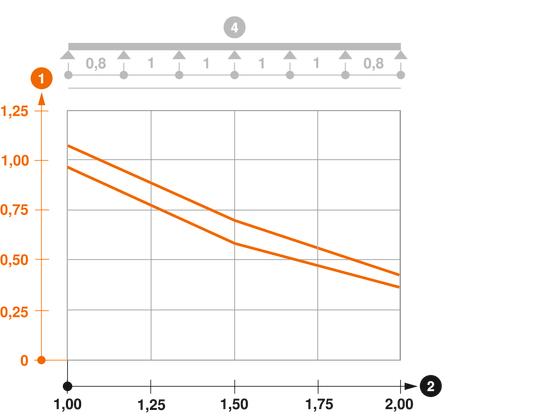

Distance entre supports 2,0m	0,35 kN/m
Distance entre supports 1,0m	0,95 kN/m
Distance entre supports 1,5m	0,6 kN/m
Empreinte CO2 (GWP) du berceau à la porte	6,8716 kg CO2e / 1 Mètre
Forme de profilé	Forme en C
Hauteur	50 mm

Hauteur	1,97 in
Largeur	1,97 in
Largeur	50 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Section utile	1300 mm²
Section utile	13 cm²
Séparateur (plaquette) intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	non	6016200	m	3 m
CGR 50 100 A2	3000 mm	100 mm	50 mm	4,5 mm	33 cm²	non	6016235	m	3 m

Accessoires

Produits	Type	Réf.	Quantité	Plus petite unité de vente

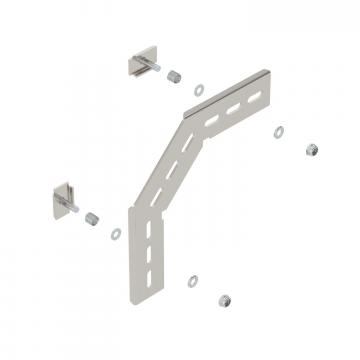

Équerre de montage à 90° A2	MW 90 SL17 A2	6016278	Pièce	20 Pièce
Raccord droit A2	GSV 34 A2	6016642	Pièce	20 Pièce

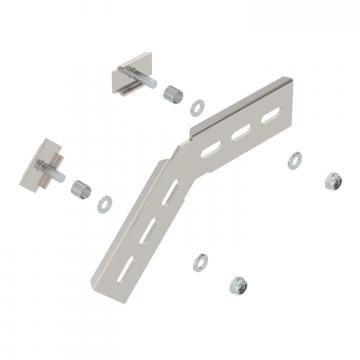

Équerre de montage à 45° A2	MW 45 SL10 A2	6017339	Pièce	20 Pièce
Séparateur (moulure) 30 A2	TSG 30 A2	6062052	m	3 m
Pièce de serrage de séparateur pour chemin de câbles en treillis	KS GR A2	6062282	Pièce	30 Pièce
