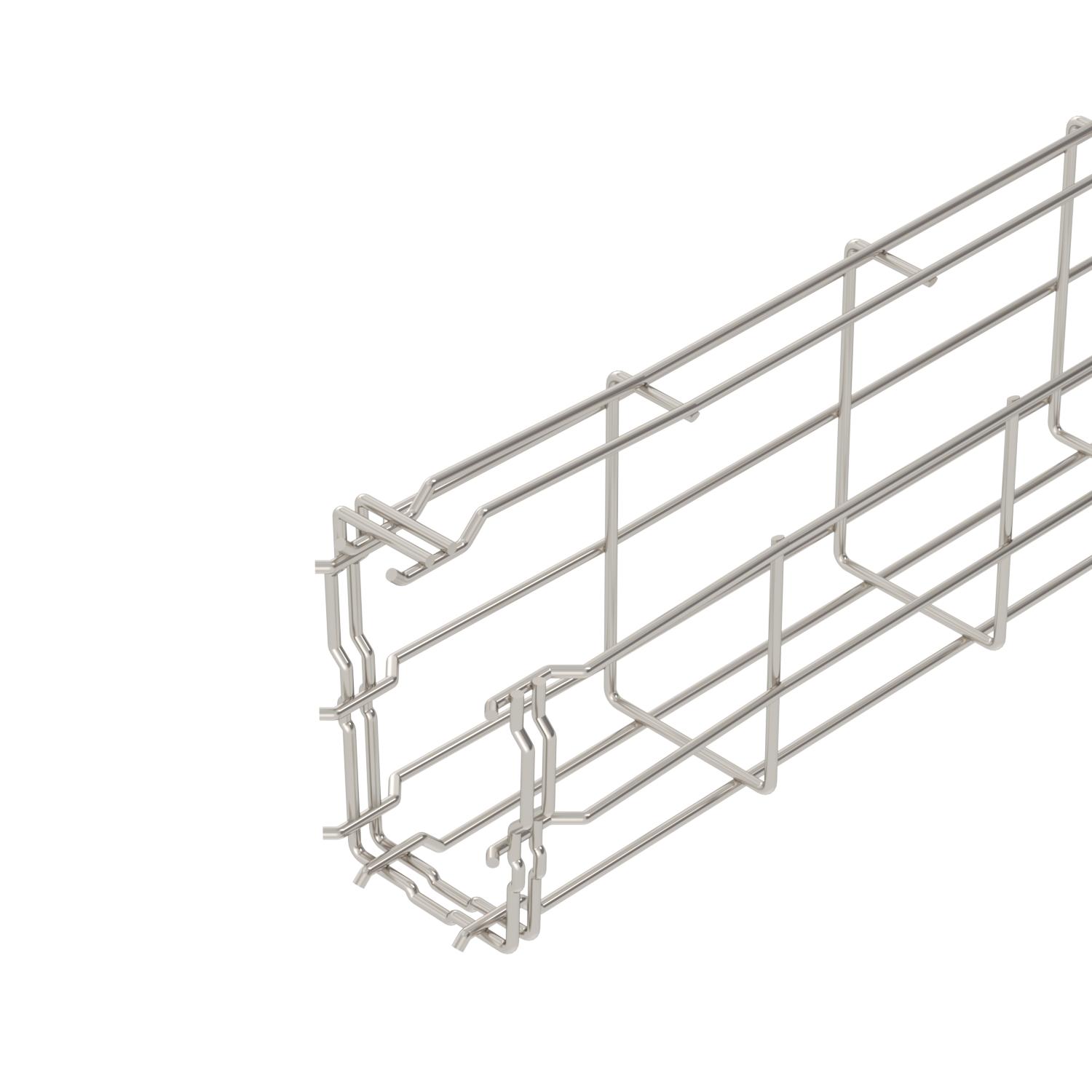

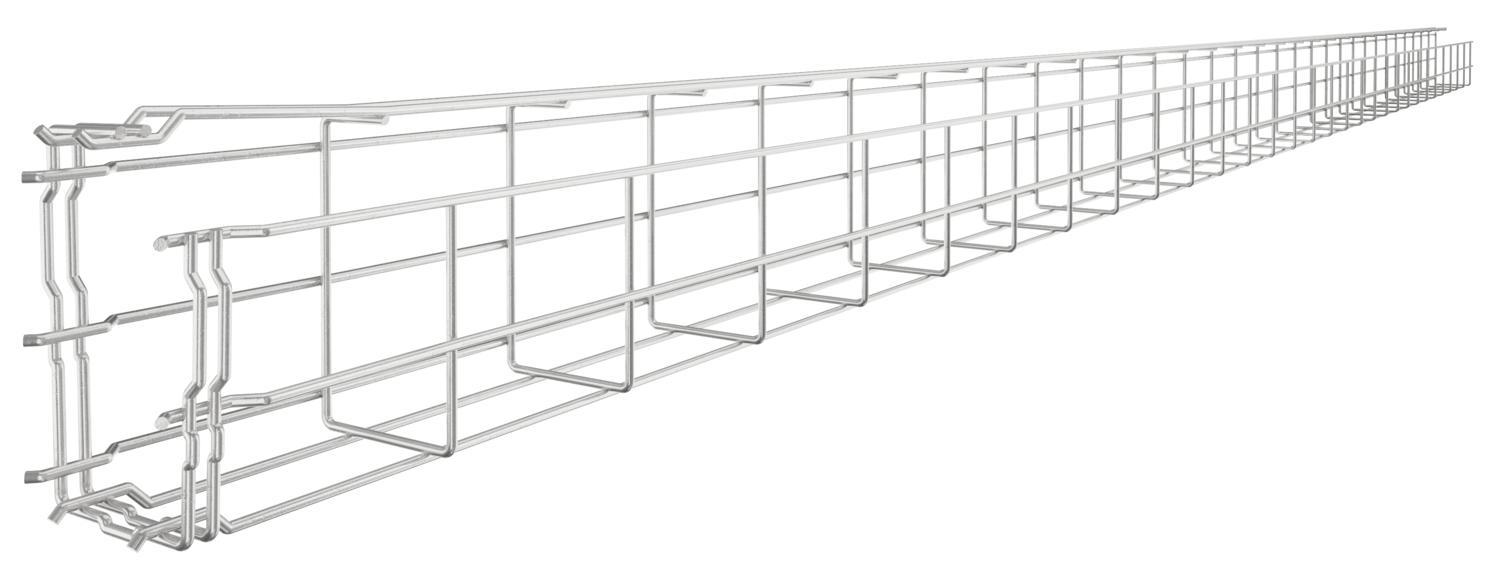

Chemin de câbles en treillis en G Magic® 125 A4
Réf. 6005571 | EAN 4012195771647
- Description du produit
-
Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

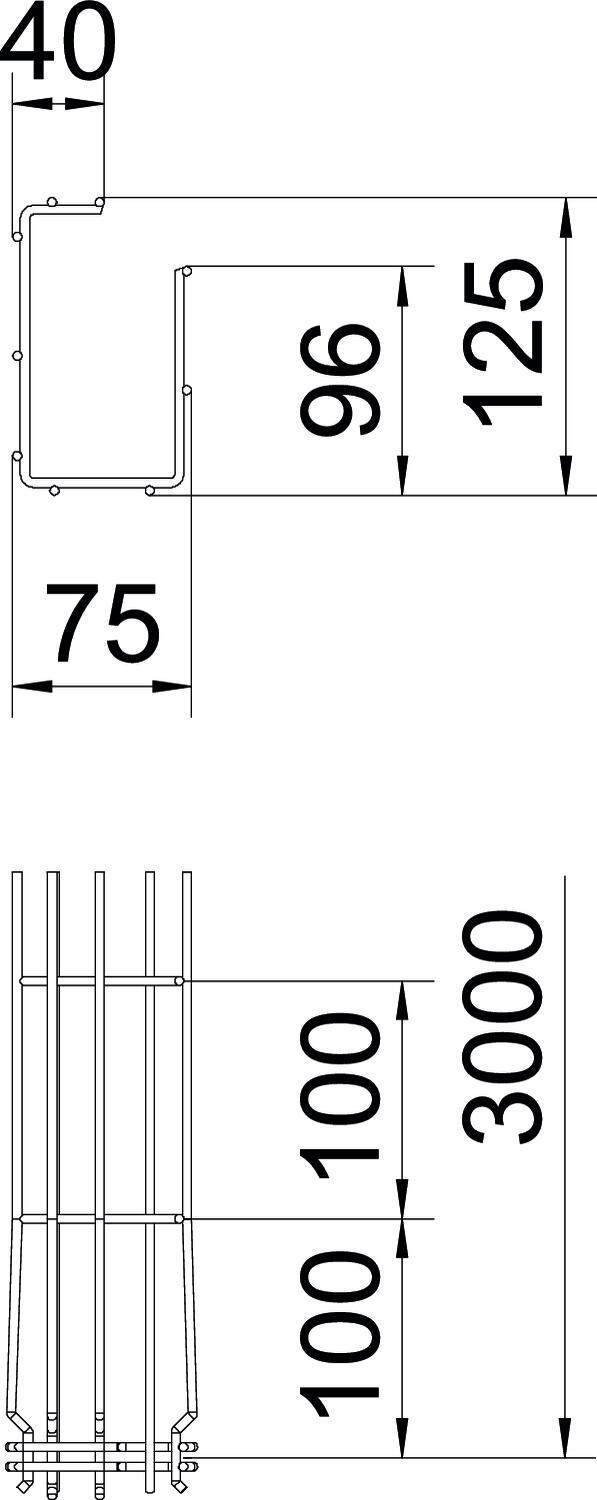

Acier inoxydable, teint oui Cote A 96 mm Cote B 75 mm Cote C 38 mm Couleur acier inoxydable Diamètre du fil 3,9 mm Dimension 125x75x3000 Dimension H 125 mm Distance entre supports 2,0m 0,3 kN/m Distance entre supports 1,0m 0,6 kN/m Distance entre supports 1,5m 0,35 kN/m Distance entre supports 2,5m 0,25 kN/m Empreinte CO2 (GWP) du berceau à la porte 5,4561 kg CO2e / 1 Mètre Forme de profilé Forme en G Hauteur 4,92 in Hauteur 125 mm Largeur 2,95 in Largeur 75 mm Longueur 3000 mm Maintien en fonction non Matériau Acier inoxydable 1.4401 Modèle longue portée non Raccord sans vis oui Section utile 6100 mm² Section utile 61 cm² Séparateur (plaquette) intégré sans Surface nu, traité Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse couvre-joint A4
GSV 34 A4 6016648 20 Pièce - Téléchargements
-
Fiche technique G-GRM 125 75 A4 / 6005571 , 0.22MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE G-GRM 125 75 A4 / 6005571 , 0.13MB , pdfREACH Déclaration de conformité G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfRoHS Déclaration de conformité G-GRM 125 75 A4 / 6005571 , 0.12MB , pdfDéclaration environnementale de produits (EPD) G-GRM 125 75 A4 / 6005571 , 1.48MB , pdfAide à la sélection GR-Magic® , 0.27MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles en treillis , 9.52MB , pdf
