Chemin de câbles en treillis en G Magic® 150 A4
Réf. 6005574 | EAN 4012195771654
- Description du produit
-

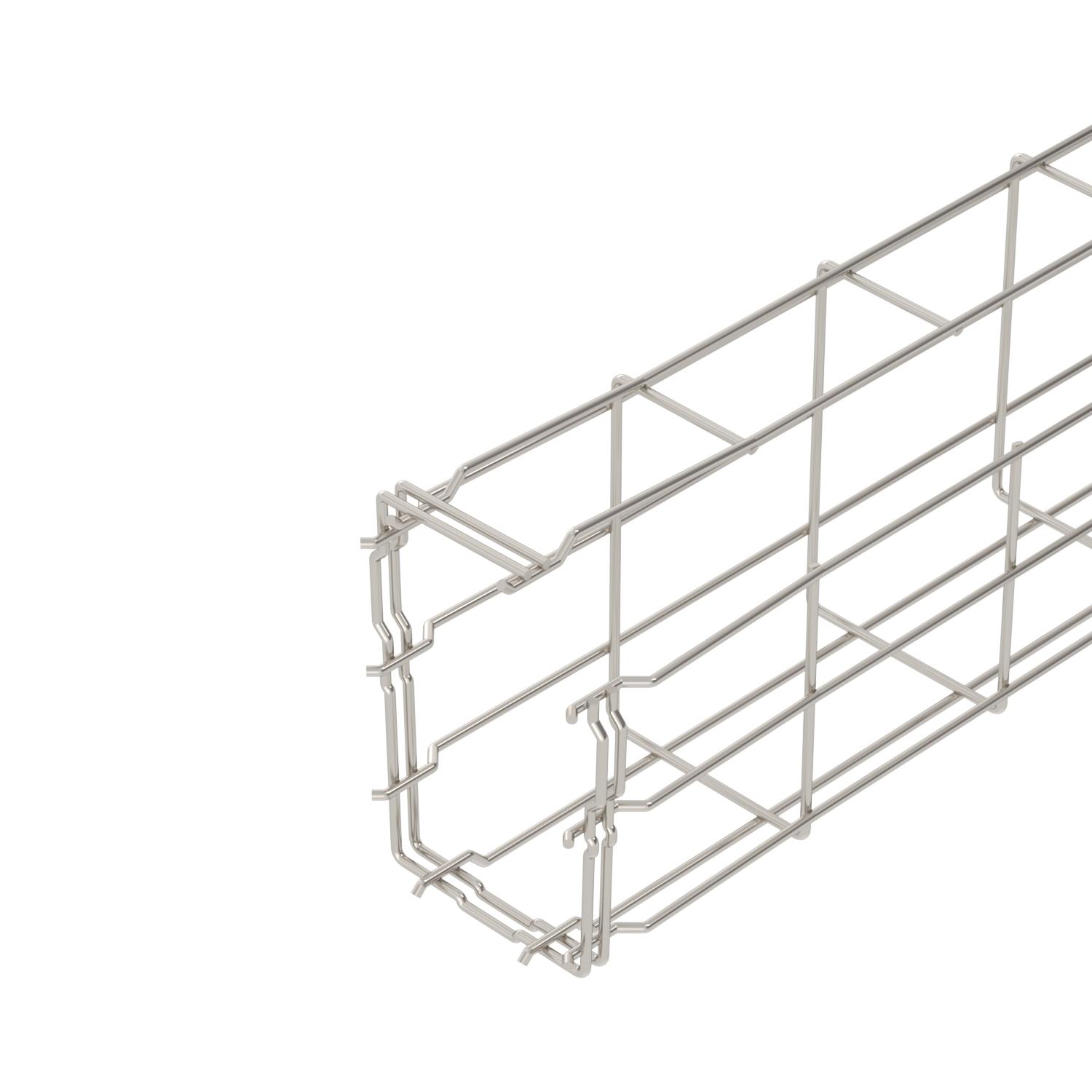

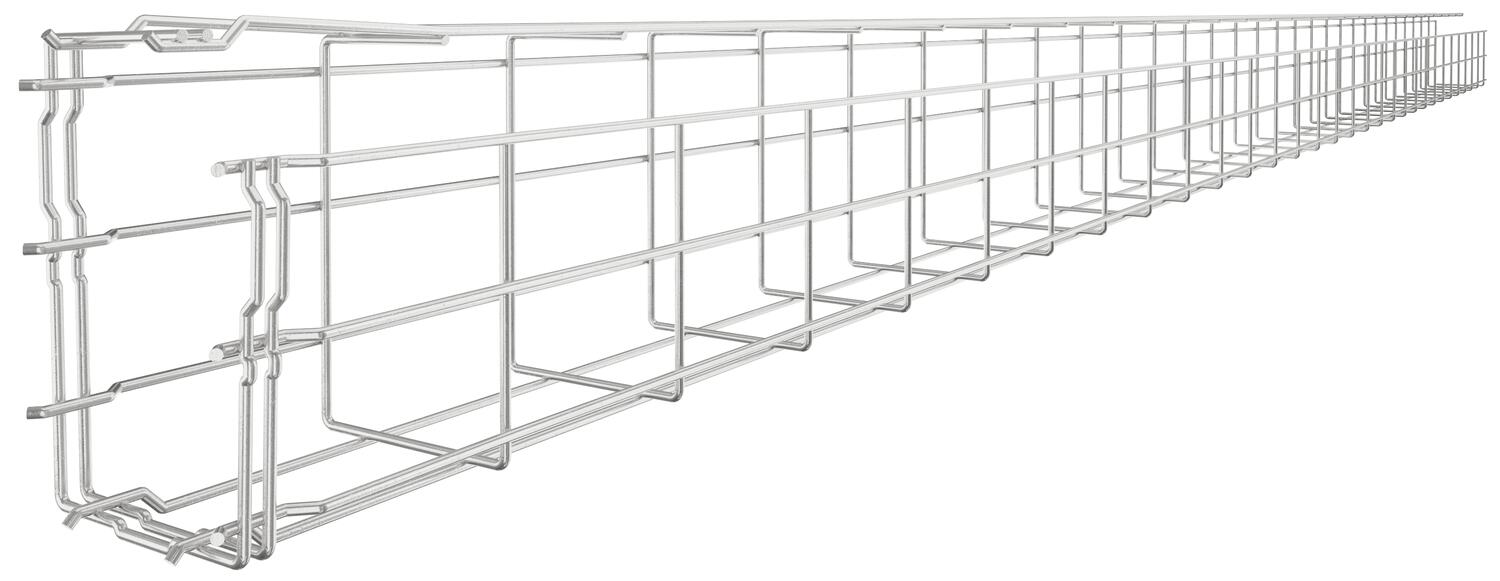

Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

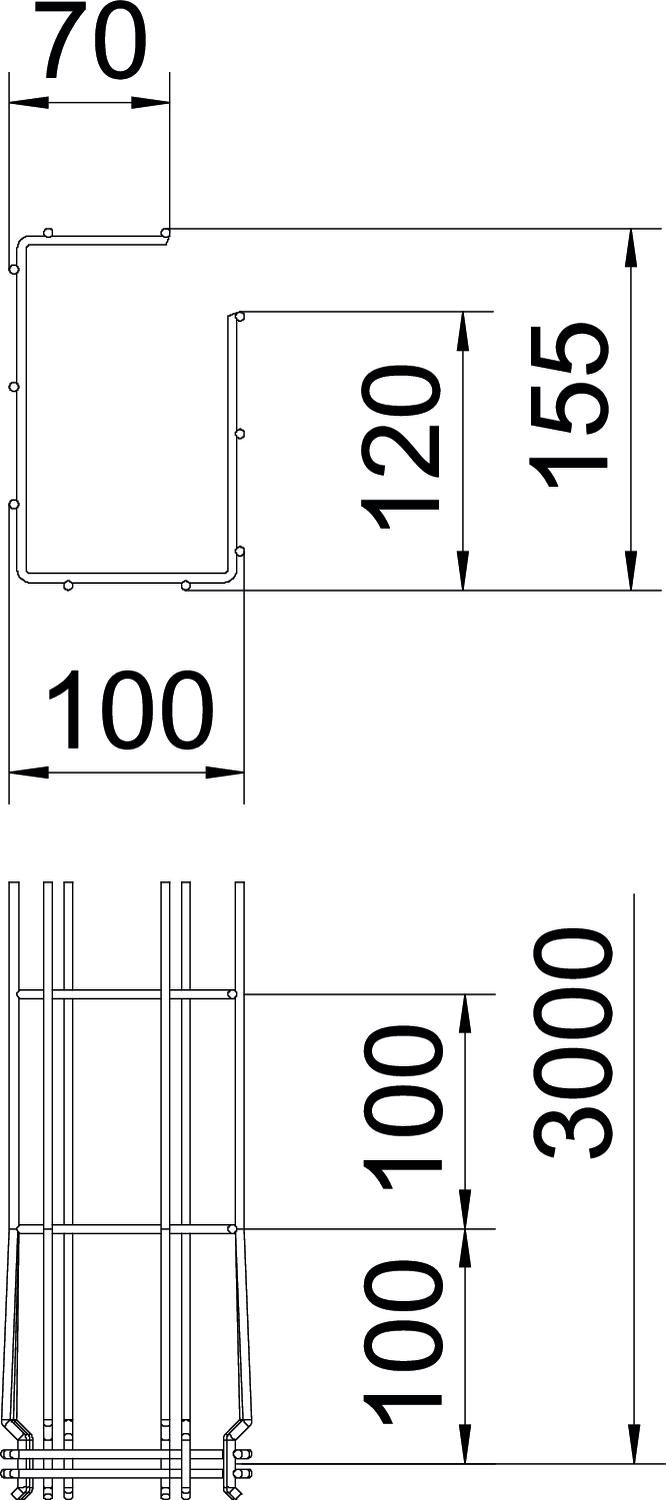

Acier inoxydable, teint oui Cote A 120 mm Cote B 100 mm Cote C 68 mm Couleur acier inoxydable Diamètre du fil 3,9 mm Dimension 150x100x3000 Dimension H 155 mm Distance entre supports 2,0m 0,35 kN/m Distance entre supports 1,0m 0,6 kN/m Distance entre supports 1,5m 0,5 kN/m Distance entre supports 2,5m 0,3 kN/m Empreinte CO2 (GWP) du berceau à la porte 6,3739 kg CO2e / 1 Mètre Forme de profilé Forme en G Hauteur 5,91 in Hauteur 150 mm Largeur 3,94 in Largeur 100 mm Longueur 3000 mm Maintien en fonction non Matériau Acier inoxydable 1.4401 Modèle longue portée non Raccord sans vis oui Section utile 107 cm² Section utile 10700 mm² Séparateur (plaquette) intégré sans Surface nu, traité Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Éclisse couvre-joint A4
GSV 34 A4 6016648 20 Pièce - Téléchargements
-
