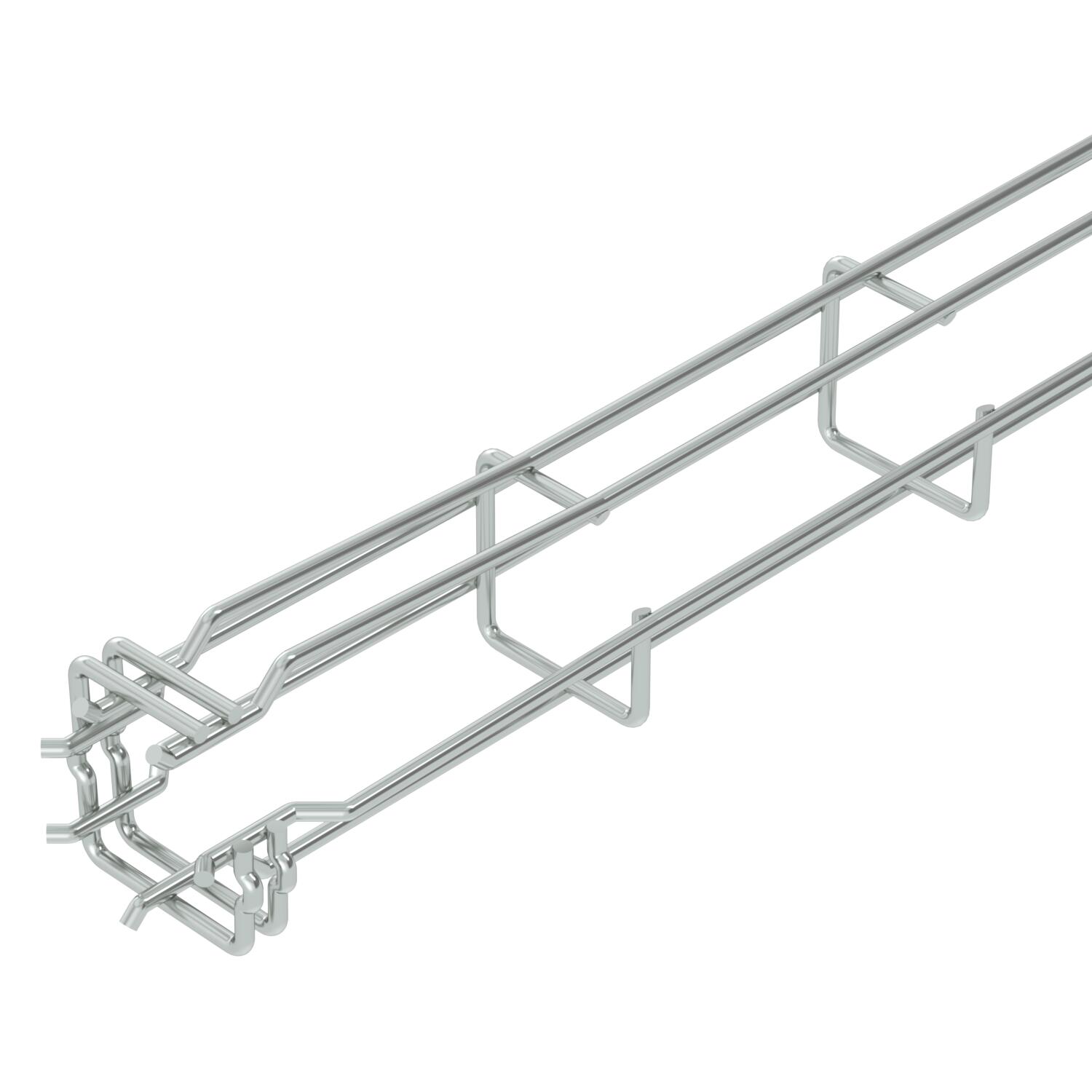

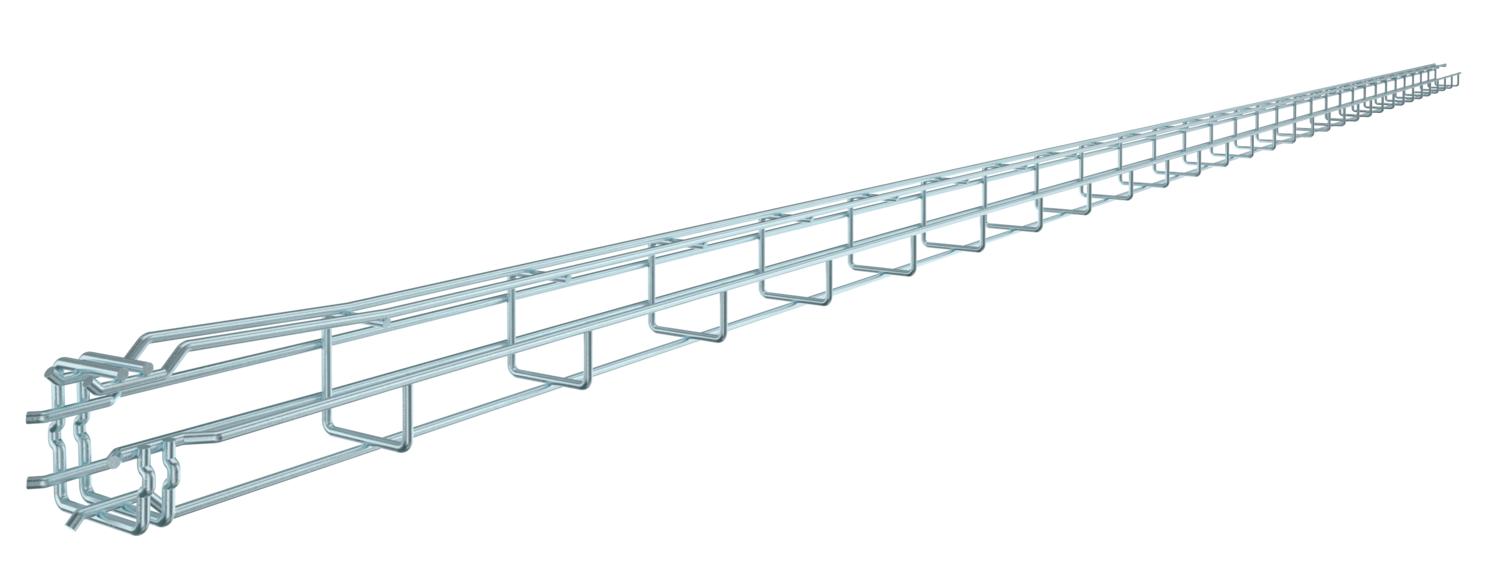

Chemin de câbles en treillis en G Magic® 50 G
Réf. 6005535 | EAN 4012195686439
- Description du produit
-
Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

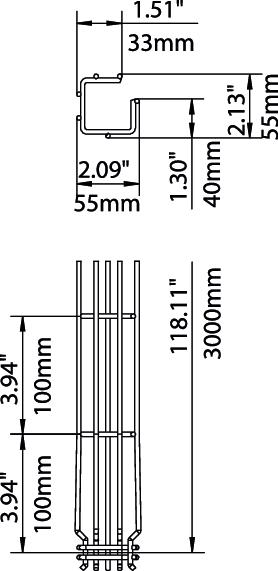

Acier inoxydable, teint non Cote A 38 mm Cote B 55 mm Cote C 33 mm Couleur zinc Diamètre du fil 3,9 mm Dimension 50x50x3000 Dimension H 55 mm Empreinte CO2 (GWP) du berceau à la porte 1,2649 kg CO2e / 1 Mètre Forme de profilé Forme en G Hauteur 1,97 in Hauteur 50 mm Largeur 50 mm Largeur 1,97 in Longueur 3000 mm Maintien en fonction non Matériau Acier Modèle longue portée non Raccord sans vis oui Section utile 17 cm² Section utile 1700 mm² Séparateur (plaquette) intégré sans Surface galvanisé Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint FT
GSV 34 FT 6016634 20 Pièce
Fixation murale et au sol FT
WB GR FT 6017160 20 Pièce - Téléchargements
-
Fiche technique G-GRM 50 50 G / 6005535 , 0.22MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE G-GRM 50 50 G / 6005535 , 0.13MB , pdfREACH Déclaration de conformité G-GRM 50 50 G / 6005535 , 0.12MB , pdfRoHS Déclaration de conformité G-GRM 50 50 G / 6005535 , 0.13MB , pdfDéclaration environnementale de produits (EPD) G-GRM 50 50 G / 6005535 , 1.48MB , pdfAide à la sélection GR-Magic® , 0.27MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles en treillis , 9.52MB , pdf
