Chemin de câbles en treillis en G Magic® 75 FT
Réf. 6005523 | EAN 4012195686408
- Description du produit
-

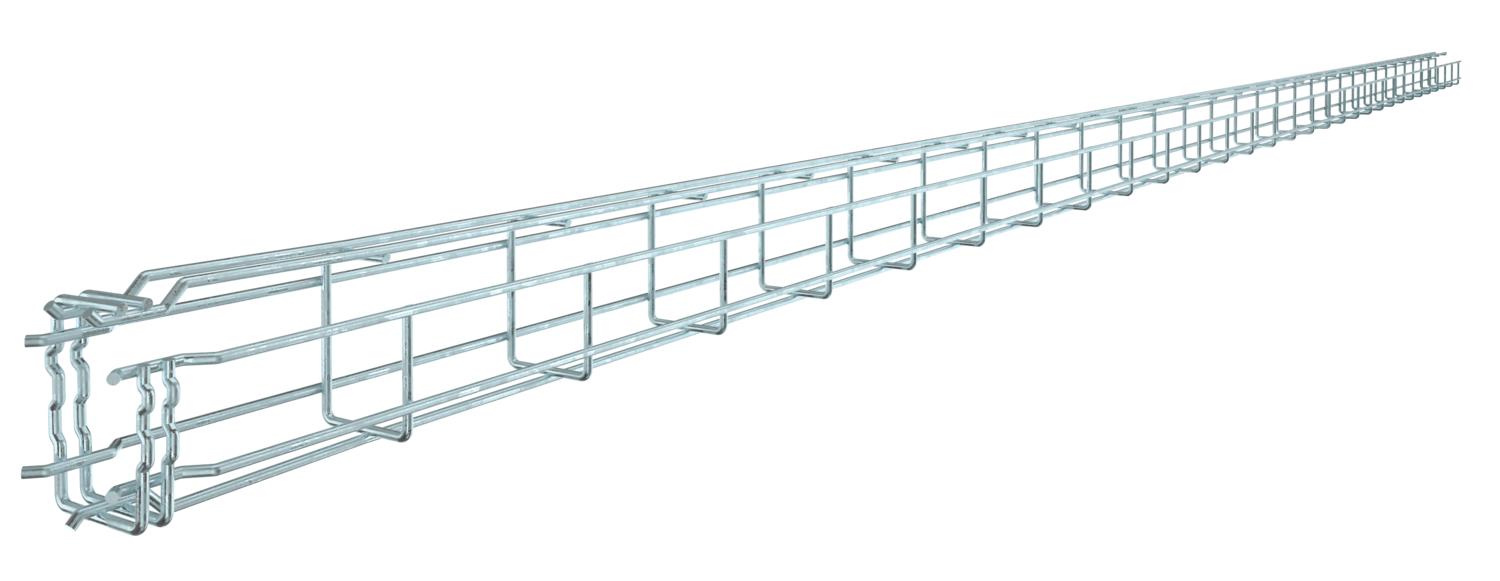

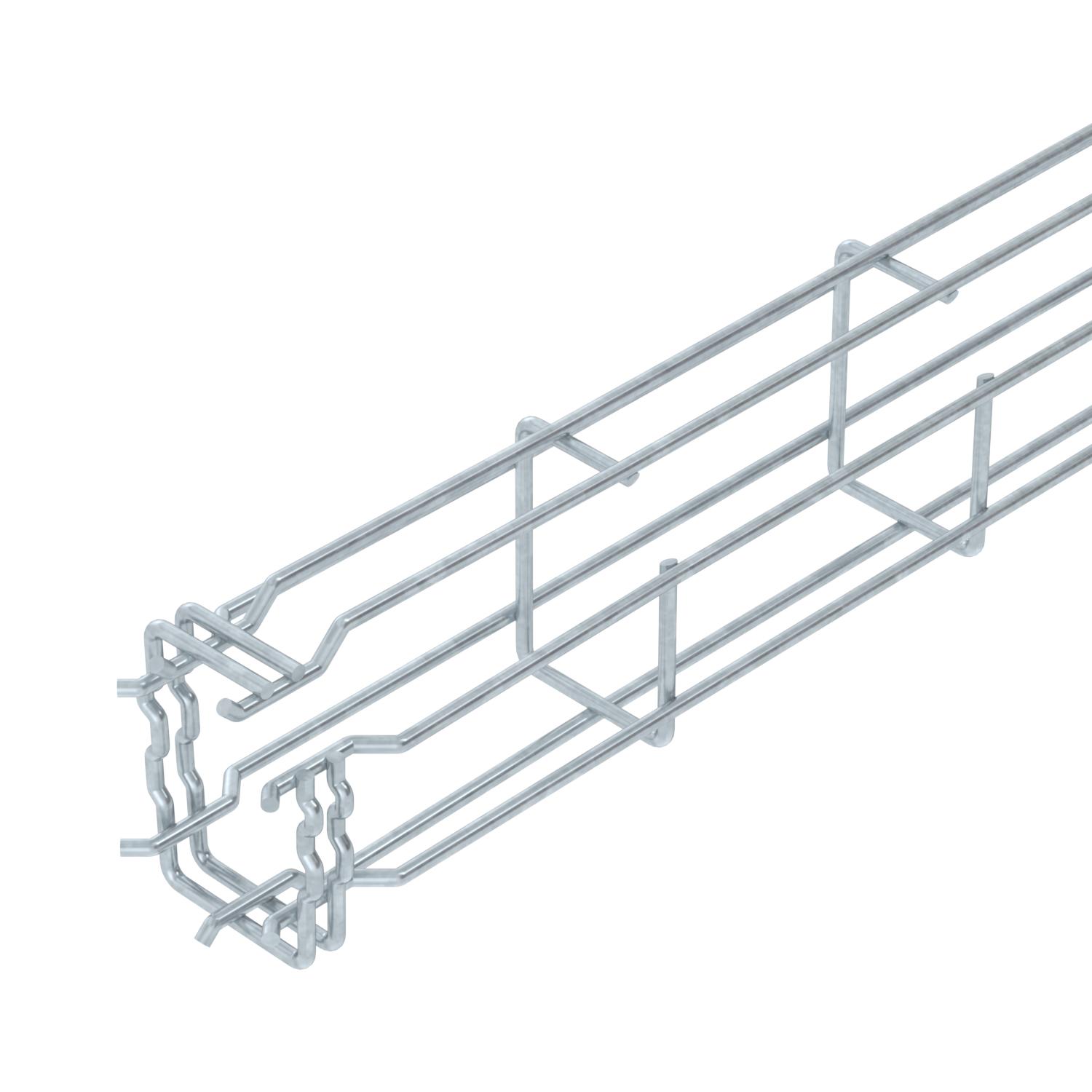

Description du produitChemin de câbles en treillis en G en fils d'acier soudés par points avec des hauteurs d'ailes et des largeurs différentes.
Montage direct possible sur mur et plafond Les données de charge relatives aux différents types de pose sont disponibles sur demande.
Atténuation magnétique du blindage 15 dB.
-
- Caractéristiques techniques
-
Caractéristiques techniques

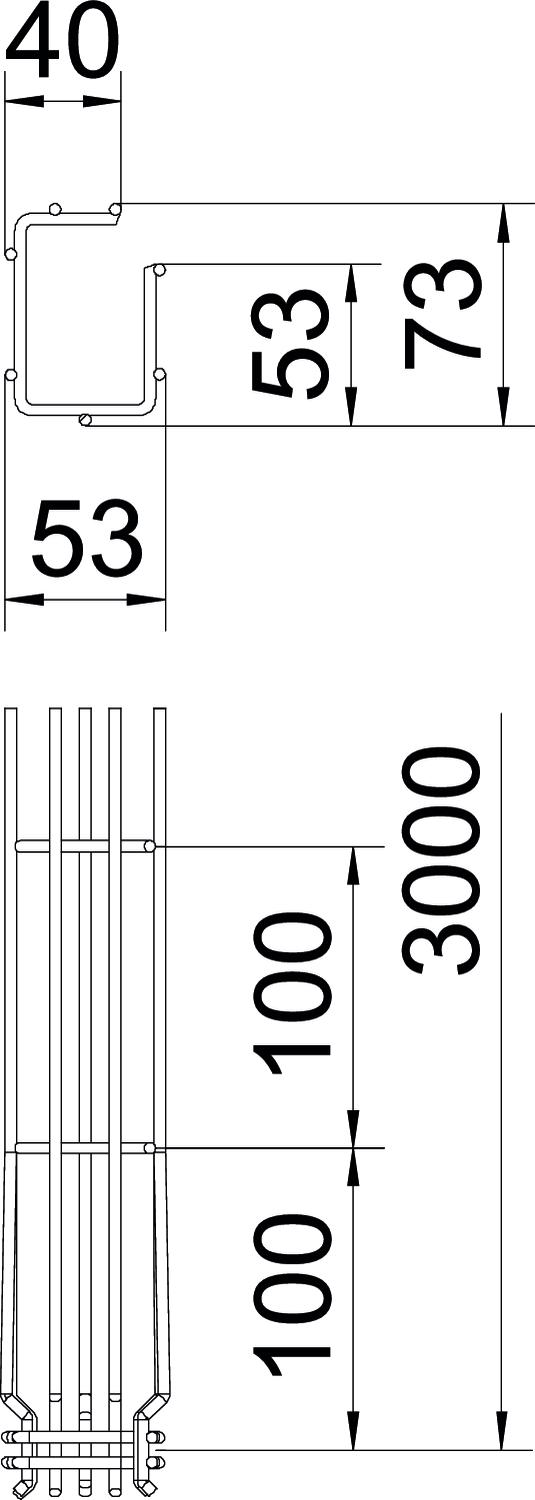

Acier inoxydable, teint non Cote A 53 mm Cote B 53 mm Cote C 38 mm Couleur zinc Diamètre du fil 3,9 mm Dimension 75x50x3000 Dimension H 73 mm Empreinte CO2 (GWP) du berceau à la porte 1,768 kg CO2e / 1 Mètre Forme de profilé Forme en G Hauteur 2,95 in Hauteur 75 mm Largeur 50 mm Largeur 1,97 in Longueur 3000 mm Maintien en fonction oui Matériau Acier Modèle longue portée non Raccord sans vis oui Section utile 2200 mm² Section utile 22 cm² Séparateur (plaquette) intégré sans Surface galvanisé à chaud par trempage Type de raccord du système de chemin de câble Fixation à déclic Type de test de charge selon CEI 61537 Type II Version du connecteur raccord intégré - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Raccord couvre-joint FT
GSV 34 FT 6016634 20 Pièce
Fixation murale et au sol FT
WB GR FT 6017160 20 Pièce - Téléchargements
-
Fiche technique G-GRM 75 50 FT / 6005523 , 0.23MB , pdfCatalogue Cable support systems , 54.52MB , pdfDéclaration de conformité UE G-GRM 75 50 FT / 6005523 , 0.13MB , pdfREACH Déclaration de conformité G-GRM 75 50 FT / 6005523 , 0.12MB , pdfRoHS Déclaration de conformité G-GRM 75 50 FT / 6005523 , 0.13MB , pdfDéclaration environnementale de produits (EPD) G-GRM 75 50 FT / 6005523 , 1.48MB , pdfAide à la sélection GR-Magic® , 0.27MB , pdfInstructions de montage Instructions de montage Systèmes de chemins de câbles en treillis , 9.52MB , pdf
