Chemin de câbles en treillis GR-Magic® 105 A2 3000 | 600 | 105 | 4,8 | 554 | non

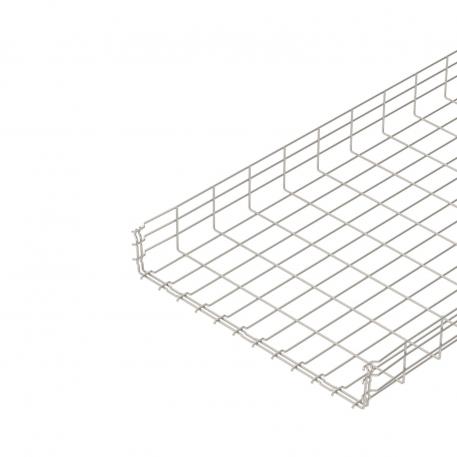

Chemin de câbles en treillis GR-Magic® 105 A2

Réf. 6002469 | EAN 4012195771586

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Description du produit

Description du produit

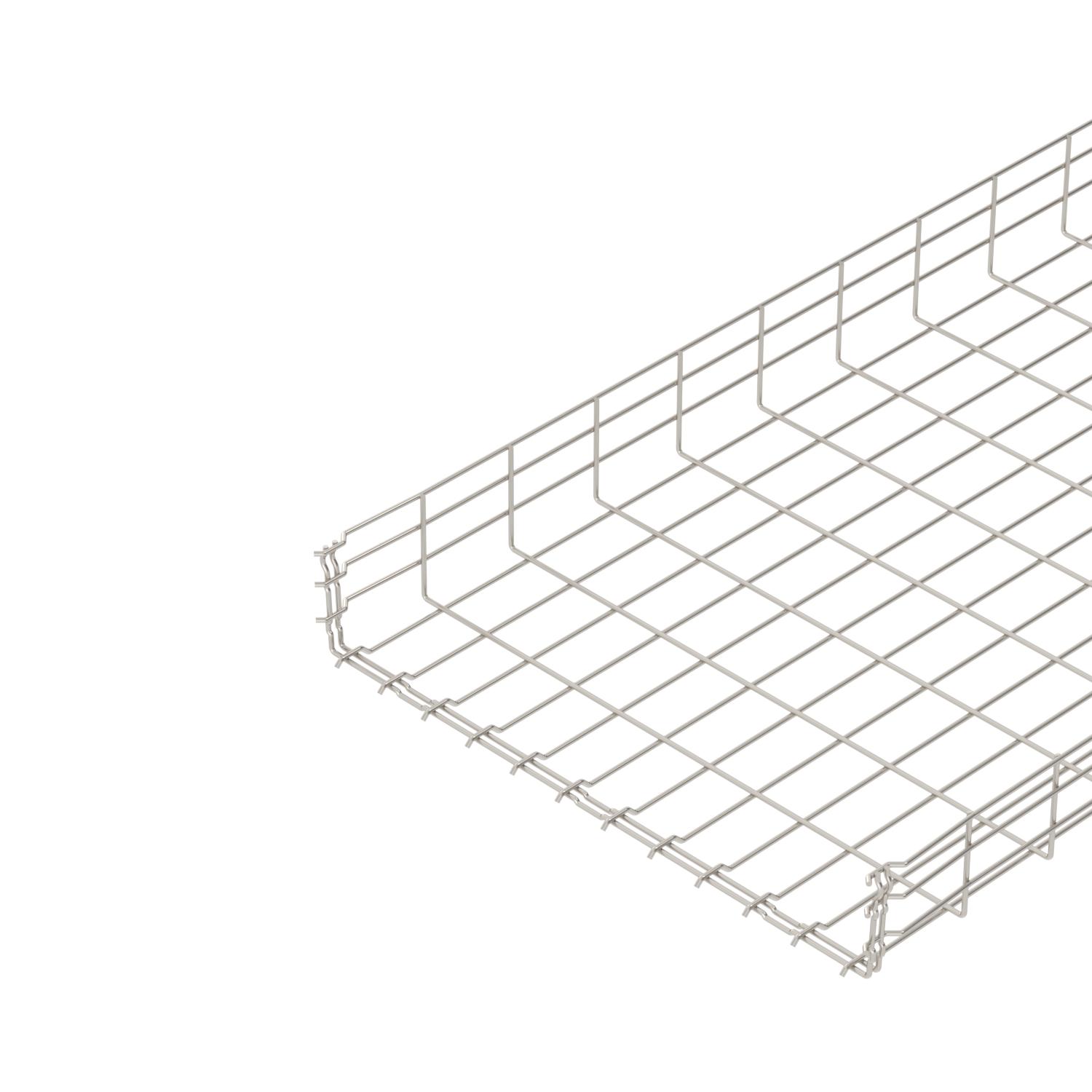

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	oui
Cote B	600 mm
Couleur	acier inoxydable
Diamètre du fil	4,8 mm

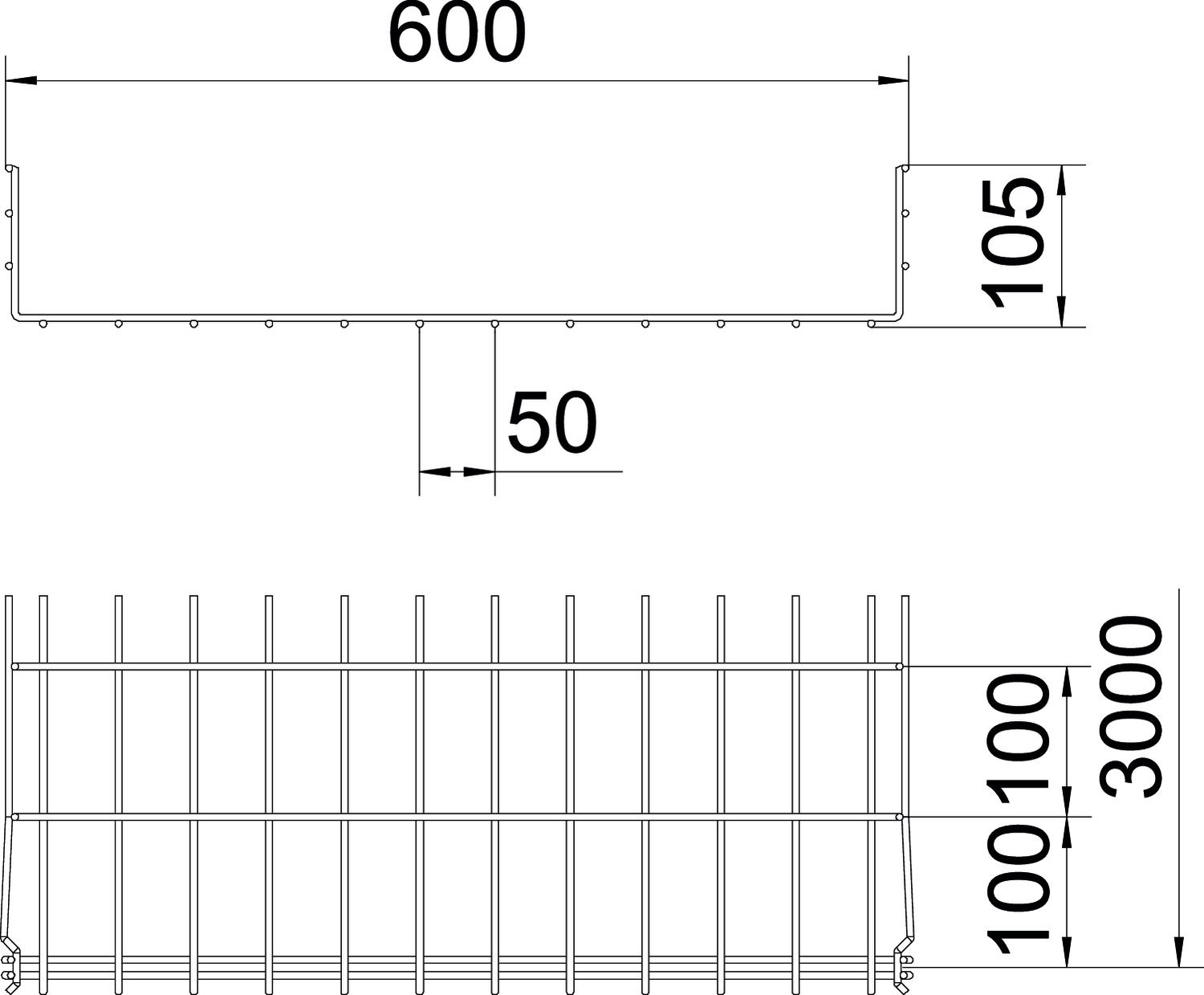

Dimension	105x600x3000
Dimension H	108 mm
Distance entre supports 2,0m	0,6 kN/m
Distance entre supports 1,0m	1,25 kN/m
Distance entre supports 1,5m	0,85 kN/m
Distance entre supports 2,5m	0,42 kN/m
Distance entre supports 3,0m	0,3 kN/m
Empreinte CO2 (GWP) du berceau à la porte	18,0261 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	4,13 in
Hauteur	105 mm

Largeur	600 mm
Largeur	23,62 in
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Raccord sans vis	oui
Section utile	55400 mm²
Section utile	554 cm²
Séparateur (plaquette) intégré	sans
Surface	nu, traité
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GRM 105

Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	6002457	m	3 m
GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	6002469	m	3 m
