Chemin de câbles en treillis GR-Magic® 105 G 3000 | 600 | 105 | 4,8 | 554 | non

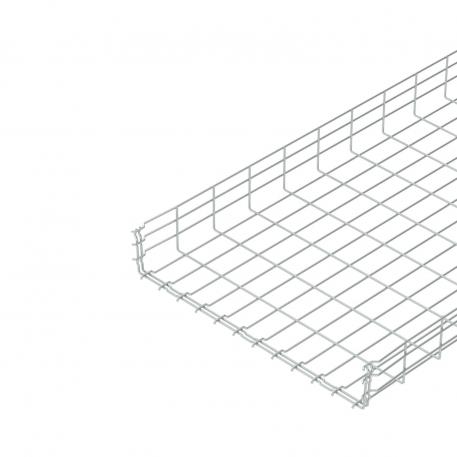

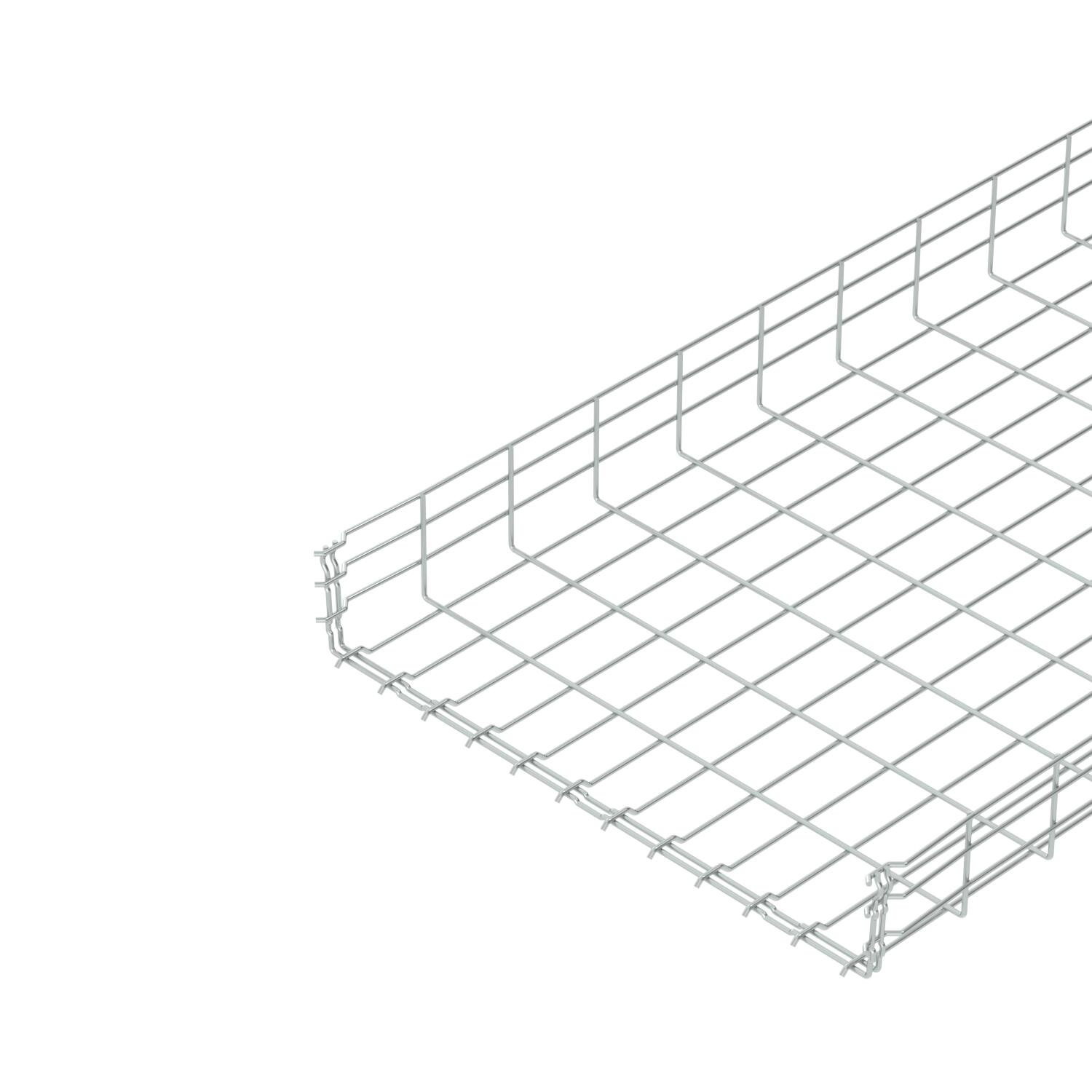

Chemin de câbles en treillis GR-Magic® 105 G

Réf. 6002417 | EAN 4012196021116

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	105 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Description du produit

Description du produit

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 105 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	600 mm
Couleur	zinc
Diamètre du fil	4,8 mm

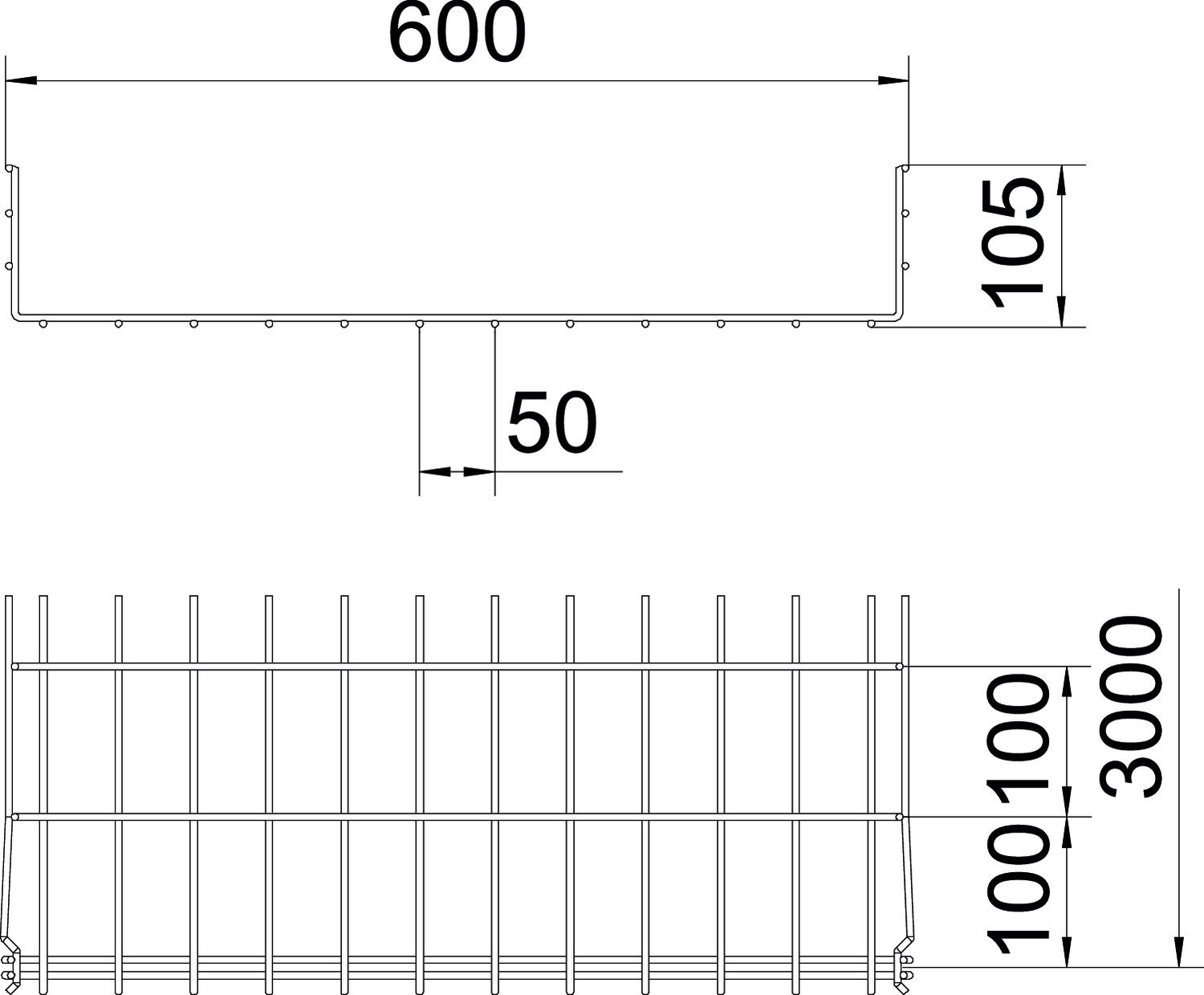

Dimension	105x600x3000
Dimension H	108 mm
Distance entre supports 2,0m	0,5 kN/m
Distance entre supports 1,0m	1,6 kN/m
Distance entre supports 1,5m	0,8 kN/m
Distance entre supports 2,5m	0,33 kN/m
Distance entre supports 3,0m	0,3 kN/m
Empreinte CO2 (GWP) du berceau à la porte	6,6183 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	105 mm
Hauteur	4,13 in

Largeur	600 mm
Largeur	23,62 in
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	55400 mm²
Section utile	554 cm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	non	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	non	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	non	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	non	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	non	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	non	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	non	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	non	6002417	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable FS	DGRR 600 FS	6001854	m	3 m
Raccord d'angle G	GEV 36 G	6016715	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
Pièce de serrage de séparateur pour chemin de câbles en treillis	KS GR A2	6062282	Pièce	30 Pièce
Tôle de sortie de câble FS	KAB GR FS	6220139	Pièce	10 Pièce
