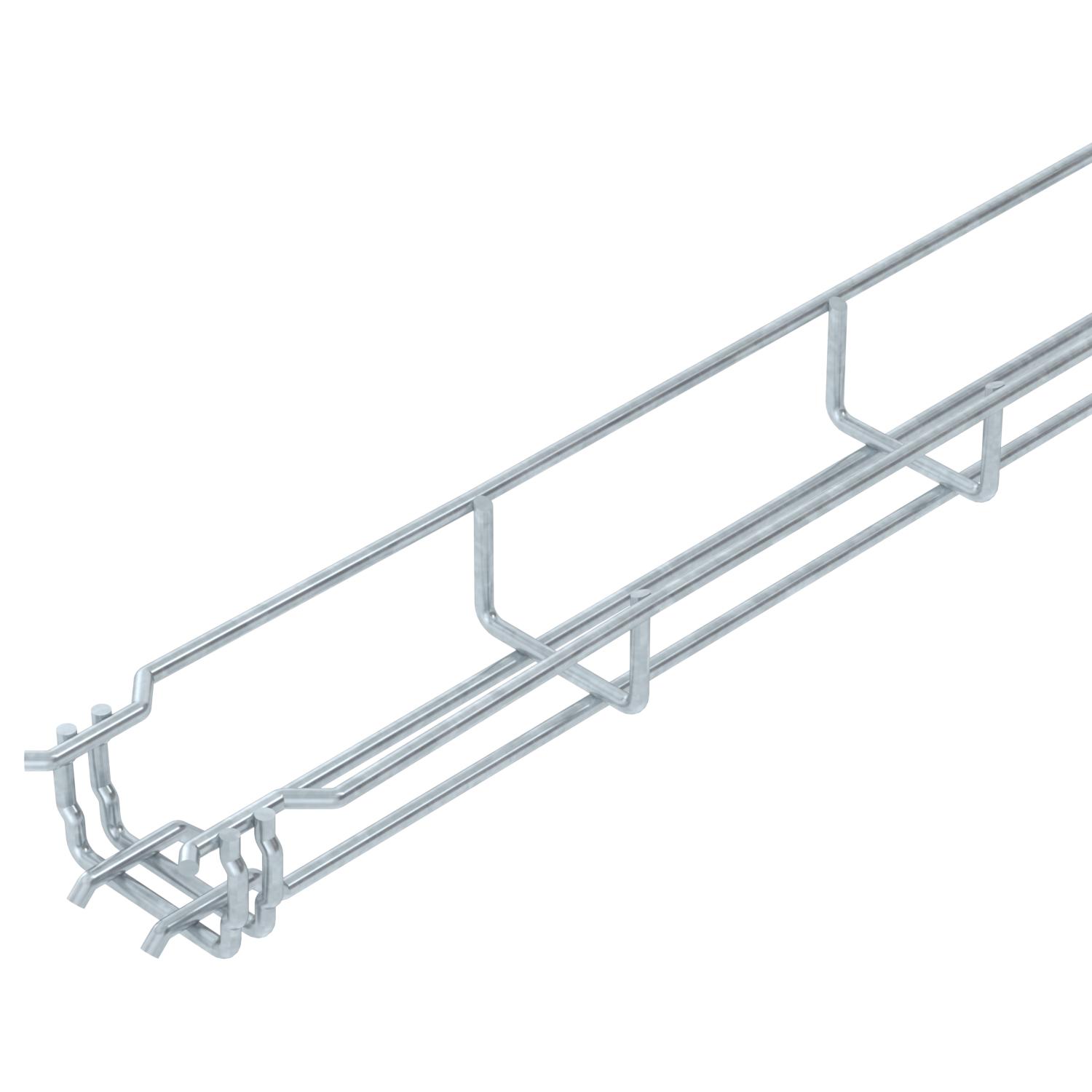

Chemin de câbles en treillis GR-Magic® 35 FT

Réf. 6000069 | EAN 4012195624820

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	35 mm

Diamètre du fil

Section utile

Maintien en fonction	non

Description du produit

Description du produit

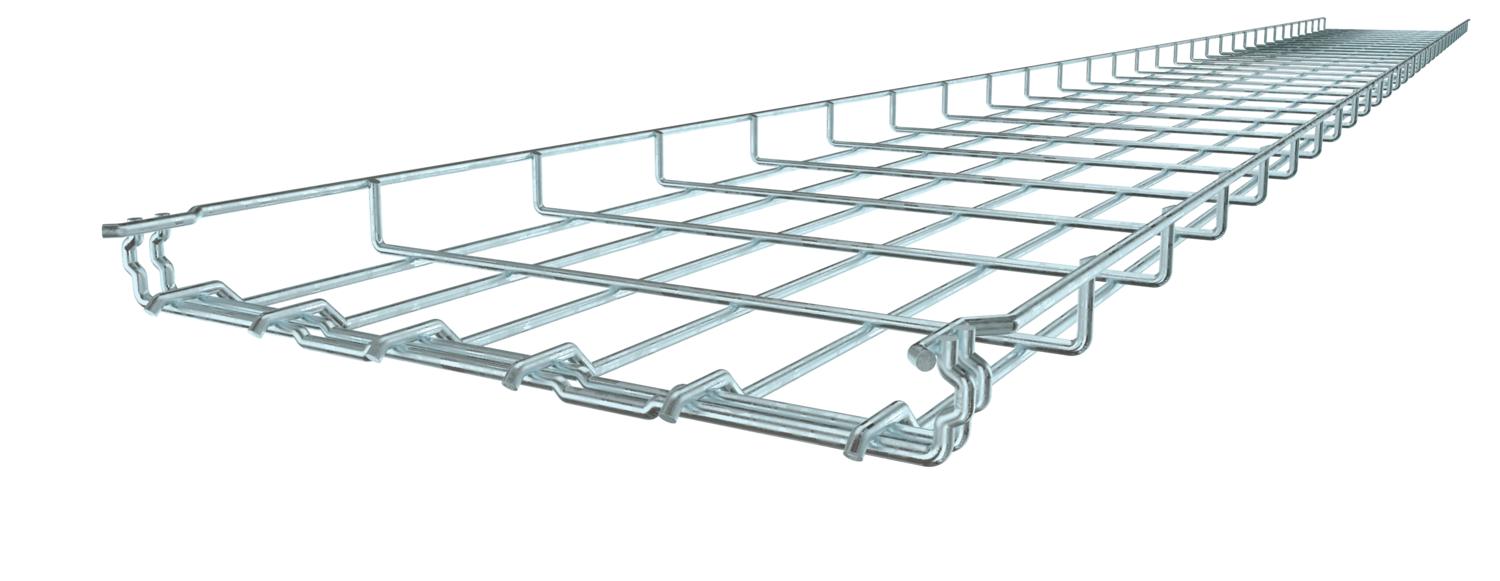

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 35 mm.

Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.

Aucune éclisse supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 35/50 = 20 x 100 mm).

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	52 mm
Couleur	zinc
Diamètre du fil	3,9 mm
Dimension	35x50x3000
Distance entre supports 2,0m	0,1 kN/m
Distance entre supports 1,0m	0,25 kN/m
Distance entre supports 1,5m	0,11 kN/m
Empreinte CO2 (GWP) du berceau à la porte	1,0255 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	35 mm
Hauteur	1,38 in
Largeur	1,97 in

Largeur	50 mm
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	9,4 cm²
Section utile	1750 mm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé à chaud par trempage
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

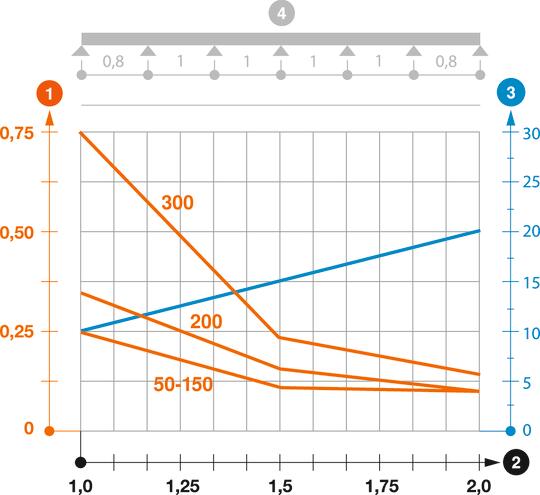

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM 35

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	non	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	non	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	non	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	non	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	non	6000075	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Couvercle pour chemin de câbles en treillis, encliquetable FT	DGRR 50 FT	6001820	m	3 m
Raccord d'angle FT	GEV 36 FT	6016723	Pièce	20 Pièce

Accessoires de montage

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Pièce de serrage de séparateur pour chemin de câbles en treillis	KS GR A2	6062282	Pièce	30 Pièce
Séparateur 30 DD	TSG 30 DD	6062314	m	3 m
Tôle de sortie de câble FT	KAB GR FT	6220142	Pièce	10 Pièce
Adaptateur de chemins de câbles en treillis pour porte-conducteurs	165 MBG HGRM	5218886	Pièce	50 Pièce
