Chemin de câbles en treillis GR-Magic® 55 G 3000 | 450 | 55 | 4,8 | 195 | non

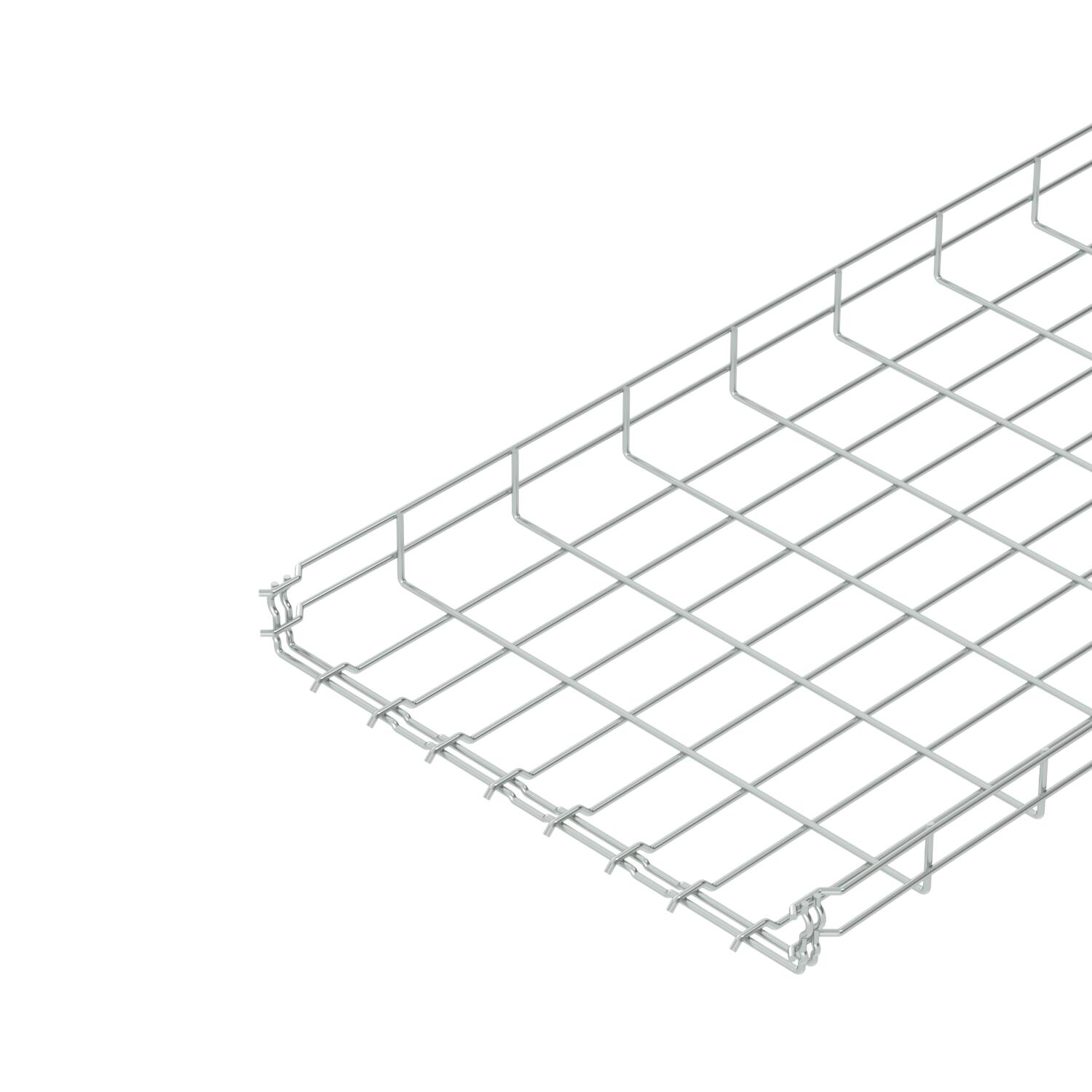

Chemin de câbles en treillis GR-Magic® 55 G

Réf. 6001451 | EAN 4012196018185

Réf. / Type

Longueur	3000 mm

Largeur

Hauteur	55 mm

Diamètre du fil

Section utile

Maintien en fonction

Description du produit

Description du produit

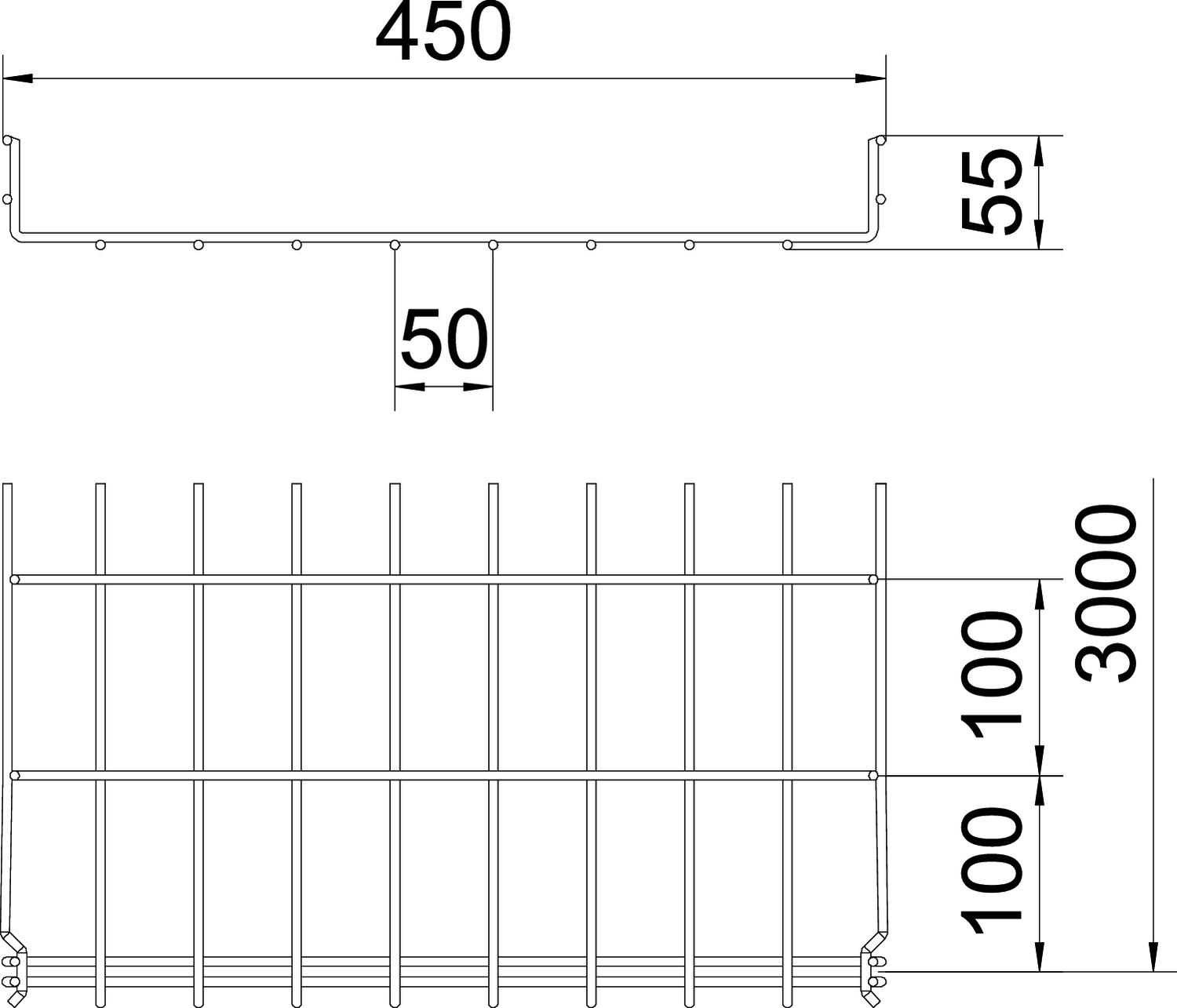

Chemin de câbles en treillis avec raccord préformé d'une hauteur d'aile de 55 mm.
Atténuation magnétique du blindage sans couvercle 15 dB, avec couvercle 25 dB.
Des indications précises relatives à la classification UL figurent dans l'homologation correspondante.

Aucun raccord supplémentaire n'est nécessaire pour le chemin de câbles en treillis, il est simplement emboîté. Le maillage est de 50 x 100 mm (exception : GRM 55/50 = 20 x 100 mm).

Testé pour l'intégrité fonctionnelle selon DIN 4102 partie 12 (type: GRM 55 200 4,8 G, GRM 55 300 G, GRM 55 400 G, conception de l'installation et paramètres selon le certificat de test valide).

Testé pour une installation coupe-feu au-dessus de faux-plafonds (type: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G, exposition au feu 30 minutes, conception de l'installation et paramètres selon les rapports de protection incendie).

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Cote B	450 mm
Couleur	zinc
Diamètre du fil	4,8 mm
Dimension	55x450x3000
Dimension H	58 mm
Distance entre supports 2,0m	0,3 kN/m
Distance entre supports 1,0m	0,9 kN/m
Distance entre supports 1,5m	0,6 kN/m
Distance entre supports 2,5m	0,25 kN/m
Empreinte CO2 (GWP) du berceau à la porte	4,4616 kg CO2e / 1 Mètre
Forme de profilé	Forme en U
Hauteur	2,17 in
Hauteur	55 mm

Largeur	450 mm
Largeur	17,72 in
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Raccord sans vis	oui
Section utile	19500 mm²
Section utile	195 cm²
Séparateur (plaquette) intégré	sans
Surface	galvanisé
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles en treillis GR-Magic de type GRM 55

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Diamètre du fil	Section utile	Maintien en fonction	Réf.	Quantité	Plus petite unité de vente
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	oui	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	oui	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	oui	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	oui	6001446	m	3 m
GRM 55 200 4.8 G	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	oui	6001447	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	oui	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	oui	6001450	m	3 m
GRM 55 450 G	3000 mm	450 mm	55 mm	4,8 mm	195 cm²	non	6001451	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	non	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	non	6001454	m	3 m
