Chemin de câbles IKS 60 FS 3000 | 100 | 1 | non | Acier | galvanisé par bande

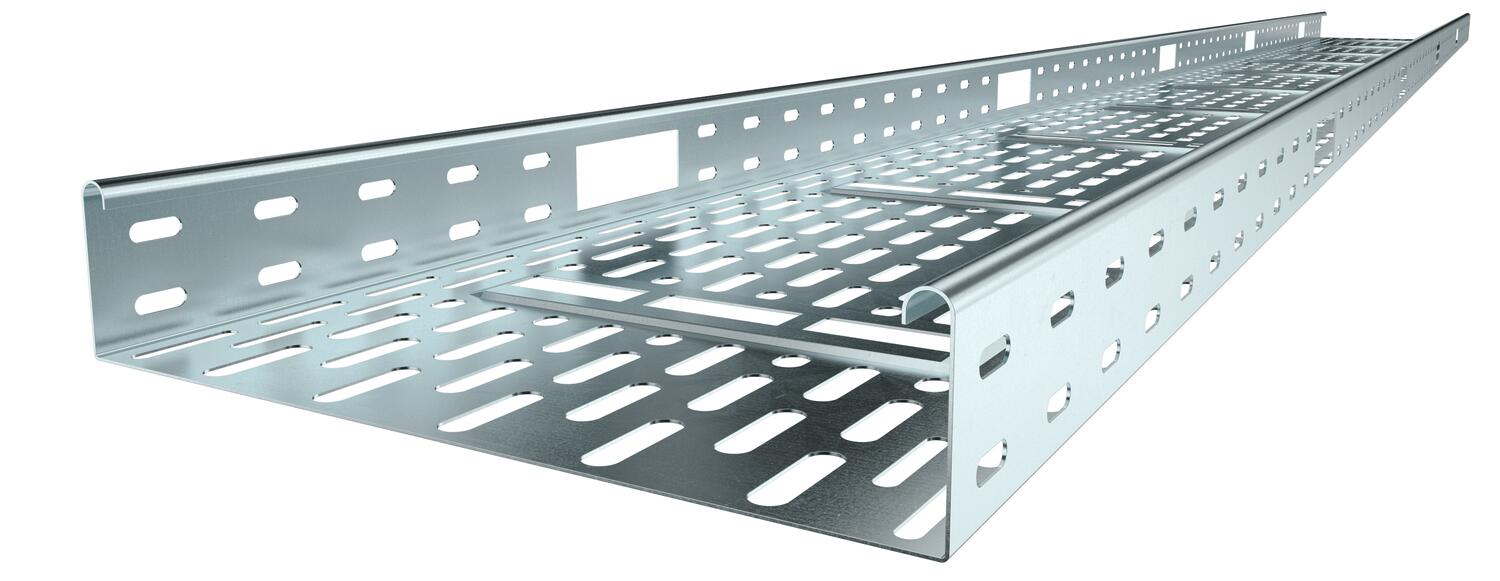

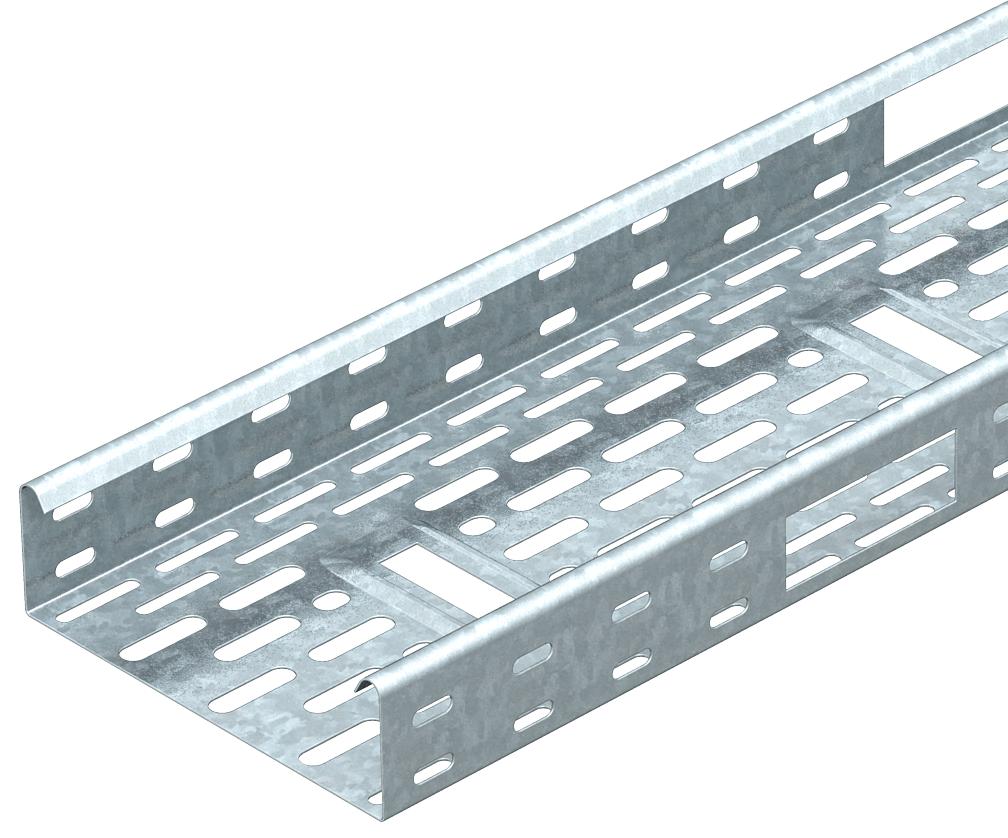

Chemin de câbles IKS 60 FS

Réf. 6087116 | EAN 4012196168439

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

IKS 60 = système d'installation pour chemins de câbles d'une hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Système de chemins de câbles perméable selon la directive VdS 2092 avec perforation de 30 % à utiliser sous des installations de sprinklers.

Passage au sol à partir d'une largeur de 200 mm. Côté perforé décalé tous les 300 mm.

Les éclisses doivent être commandées séparément en quantités nécessaires.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	100 mm
Couleur	zinc

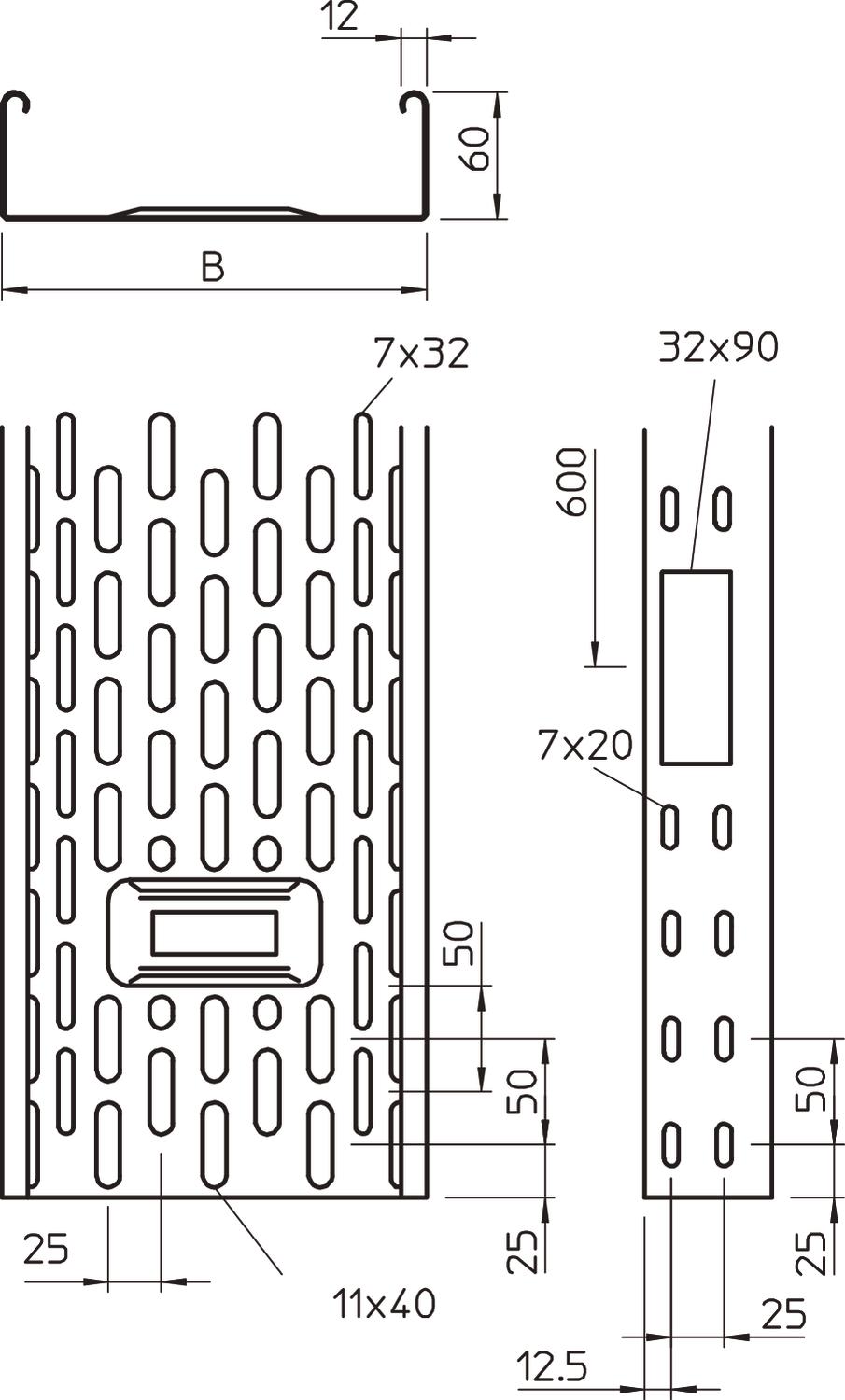

Dimension	60x100x3000
Dimensions	60 x 100
Distance entre supports 2,0m	0,7 kN/m
Distance entre supports 1,0m	0,9 kN/m
Distance entre supports 1,5m	0,9 kN/m
Distance entre supports 2,5m	0,45 kN/m
Empreinte CO2 (GWP) du berceau à la porte	4,3254 kg CO2e / 1 Mètre
Épaisseur de tôle	0,04 in
Épaisseur de tôle	1 mm
Hauteur	2 in
Hauteur	60 mm
Insert installation de sprinkler	oui

Largeur	4 in
Largeur	100 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	58 cm²
Section utile	5800 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

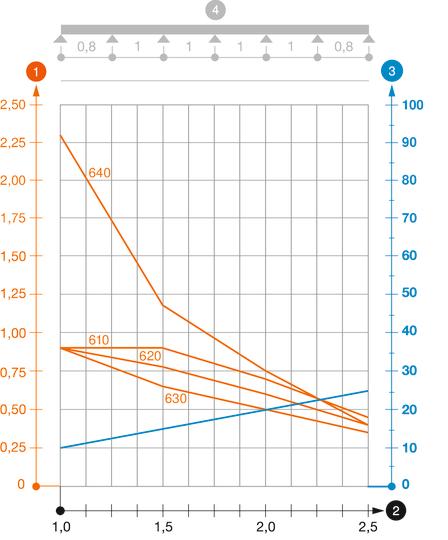

Diagramme de charge du chemin de câbles IKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
IKS 610 FS	3000 mm	100 mm	1 mm	non	Acier	galvanisé par bande	6087116	m	3 m
IKS 620 FS	3000 mm	200 mm	1 mm	non	Acier	galvanisé par bande	6087132	m	3 m
IKS 630 FS	3000 mm	300 mm	1 mm	non	Acier	galvanisé par bande	6087140	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FT	RLVK 60 FT	6067603	Pièce	10 Pièce
Couvre-joint DD	SSLB 100 DD	7070306	Pièce	20 Pièce
Coude à 45° 60 FT	RB 45 610 FT	6036130	Pièce	1 Pièce
Coude à 90° 60 FT	RB 90 610 FT	6036590	Pièce	1 Pièce
Coude à angle réglable 60 FT	RB W 610 FT	6037120	Pièce	1 Pièce
Dérivation à monter 60 FT	RAA 610 FT	6042211	Pièce	1 Pièce
Pièce en T 60 FT	RT 610 FT	6038130	Pièce	1 Pièce
Croix 60 FT	RK 610 FT	7027411	Pièce	1 Pièce
Couvercle avec verrou tournant DD	DRL 100 DD	6052703	m	3 m
Séparateur 60 DD	TSG 60 DD	6062327	m	3 m
Coude à 90° 60 FS	RB 90 610 FS	6043216	Pièce	1 Pièce
