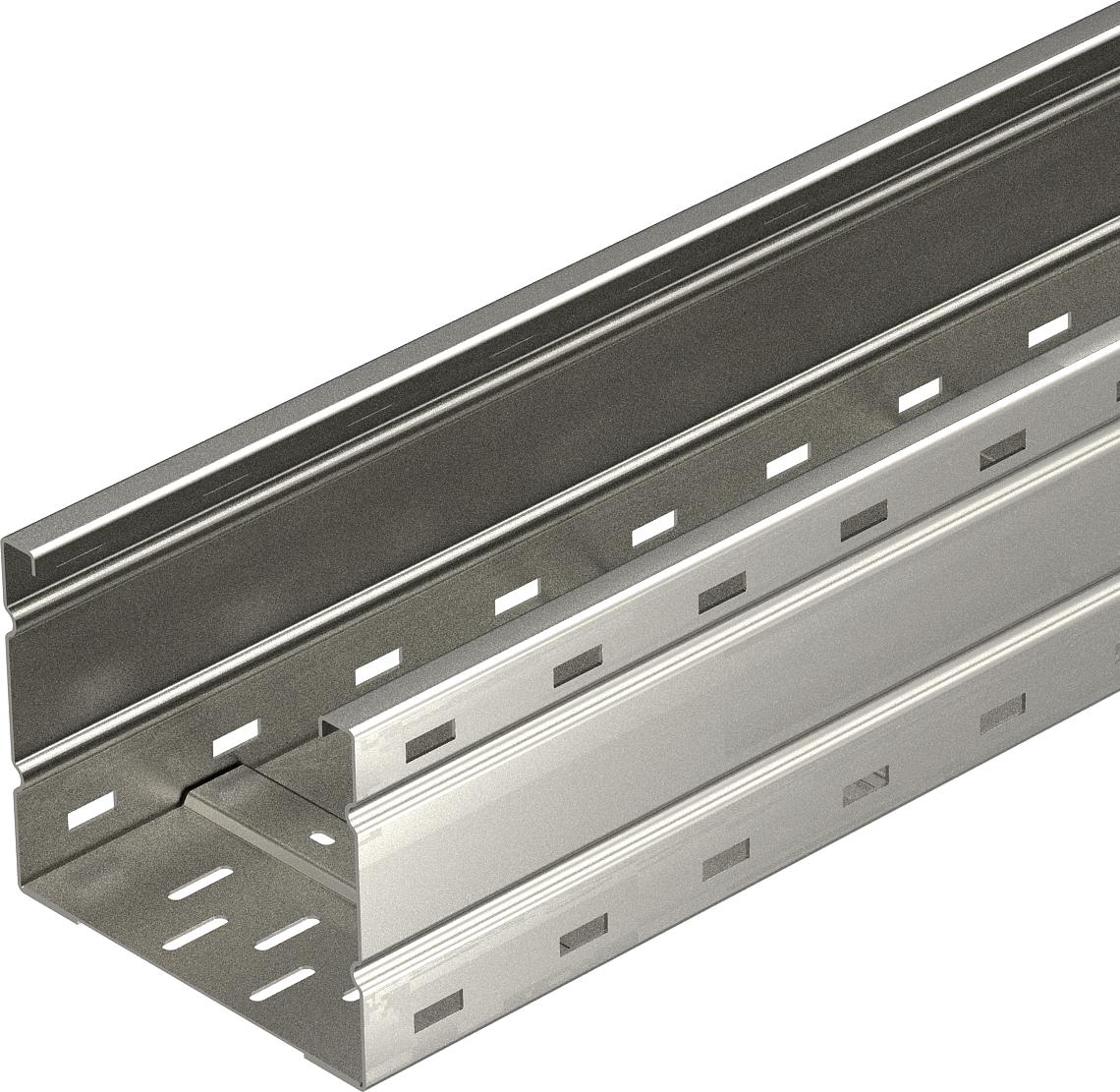

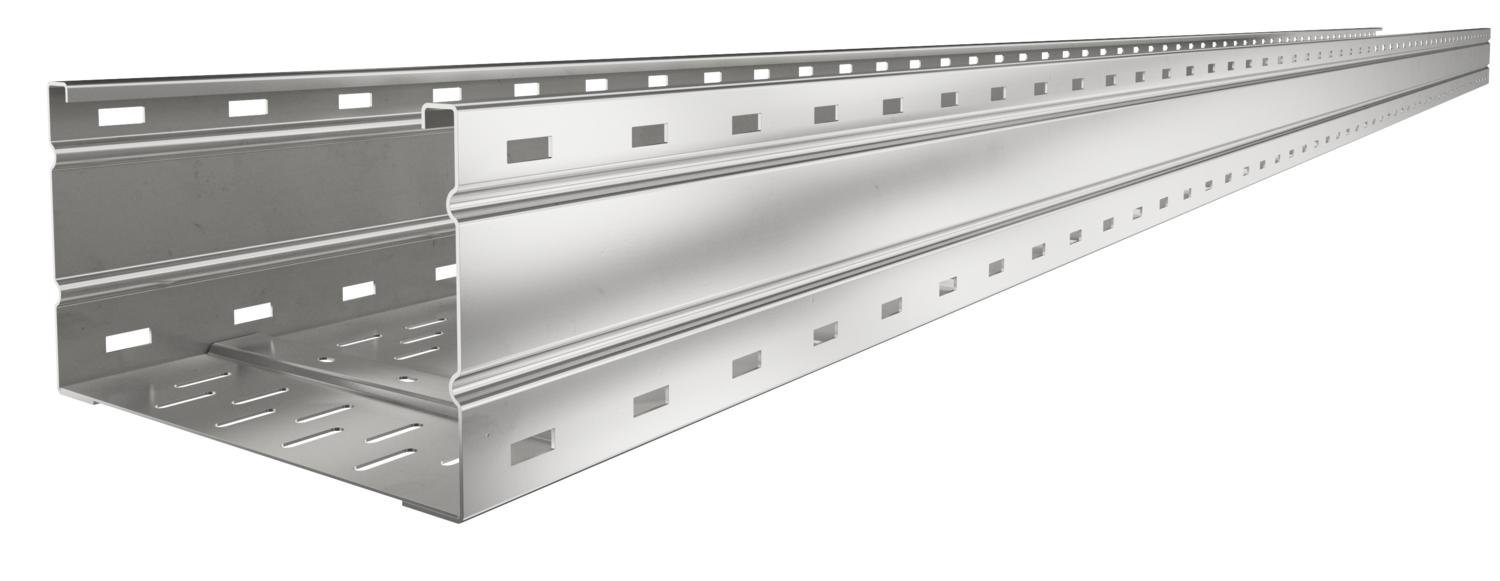

Chemin de câbles longue portée WKSG 160 A2
Réf. 6098571 | EAN 4012195683582
- Description du produit
-
Description du produitSystème de chemins de câbles longue portée, perforé, d'une hauteur d'aile de 160 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.
Raccord droit type WRVL 160 doivent être commandées séparément en quantités nécessaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Atténuation magnétique du blindage avec couvercle 50 dB Atténuation magnétique du blindage sans couvercle 20 dB Couleur acier inoxydable Dimension 160x200x6000 Dimensions 160 X 200 Épaisseur de tôle 2 mm Longueur utile 6000 mm Maintien en fonction non Matériau acier inoxydable 1.4301 Modèle longue portée oui Perforation de montage dans le fond oui Perforation latérale oui Section utile 30200 mm² Section utile 302 cm² Surface nu, traité Type de raccord du système de chemin de câble vissé Version du connecteur sans raccord Dimensions
Cote B 200 mm Cote L 6000 mm Hauteur 160 mm Largeur 200 mm Longueur 6000 mm Charges
Distance entre support 4,0m 2,3 kN/m Distance entre support 5,0m 1,8 kN/m Distance entre supports 3,0m 2,9 kN/m Distance entre supports 3,5m 2,59 kN/m Distance entre supports 4,5m 2,04 kN/m Distance par rapport au support 6,0m 1,4 kN/m Distance par rapport au support 7,0m 1 kN/m Distance par rapport au support 8,0m 0,7 kN/m Empreinte CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 43,3156 kg CO₂e Date de détermination valeur CO2 2025-05-14T00:00:00.000+0200 Declared Unit (LCA) Mètre Declared Unit Quantity (LCA) 1 Empreinte CO2 (GWP) du berceau à la porte 43,3156 kg CO2e / 1 Mètre Caractéristiques techniques
Diagramme de charge du chemin de câbles longue portée WKSG 160
- Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle avec verrou tournant A2
WDRL 1116 20 A2 6227360 3 m

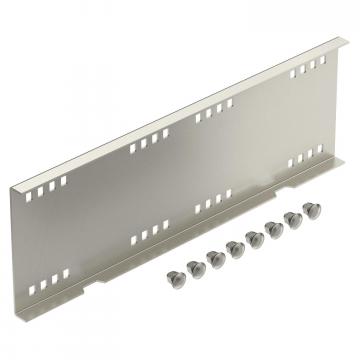

Raccord droit A2
WRVL 160 A2 6227724 2 Pièce

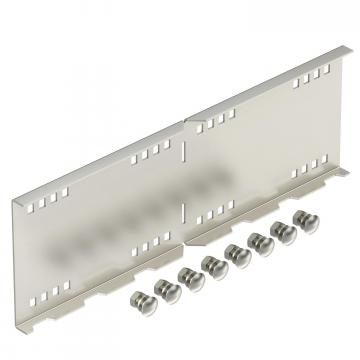

Raccord coudé 160 A2
WRWVK 160 A2 6227836 2 Pièce

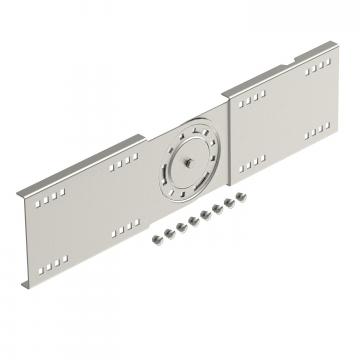

Raccord articulé A2
WRGV 160 A2 6227965 2 Pièce

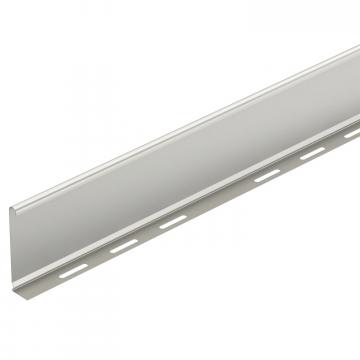

Séparateur 110 A2
TSG 110 A2 6062255 3 m - Téléchargements
-
Fiche technique WKSG 162 A2 / 6098571 , 0.30MB , pdfDéclaration de conformité UE WKSG 162 A2 / 6098571 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni WKSG 162 A2 / 6098571 , 0.09MB , pdfREACH Déclaration de conformité WKSG 162 A2 / 6098571 , 0.12MB , pdfRoHS Déclaration de conformité WKSG 162 A2 / 6098571 , 0.12MB , pdfDéclaration environnementale de produits (EPD) WKSG 162 A2 / 6098571 , 2.03MB , pdf
