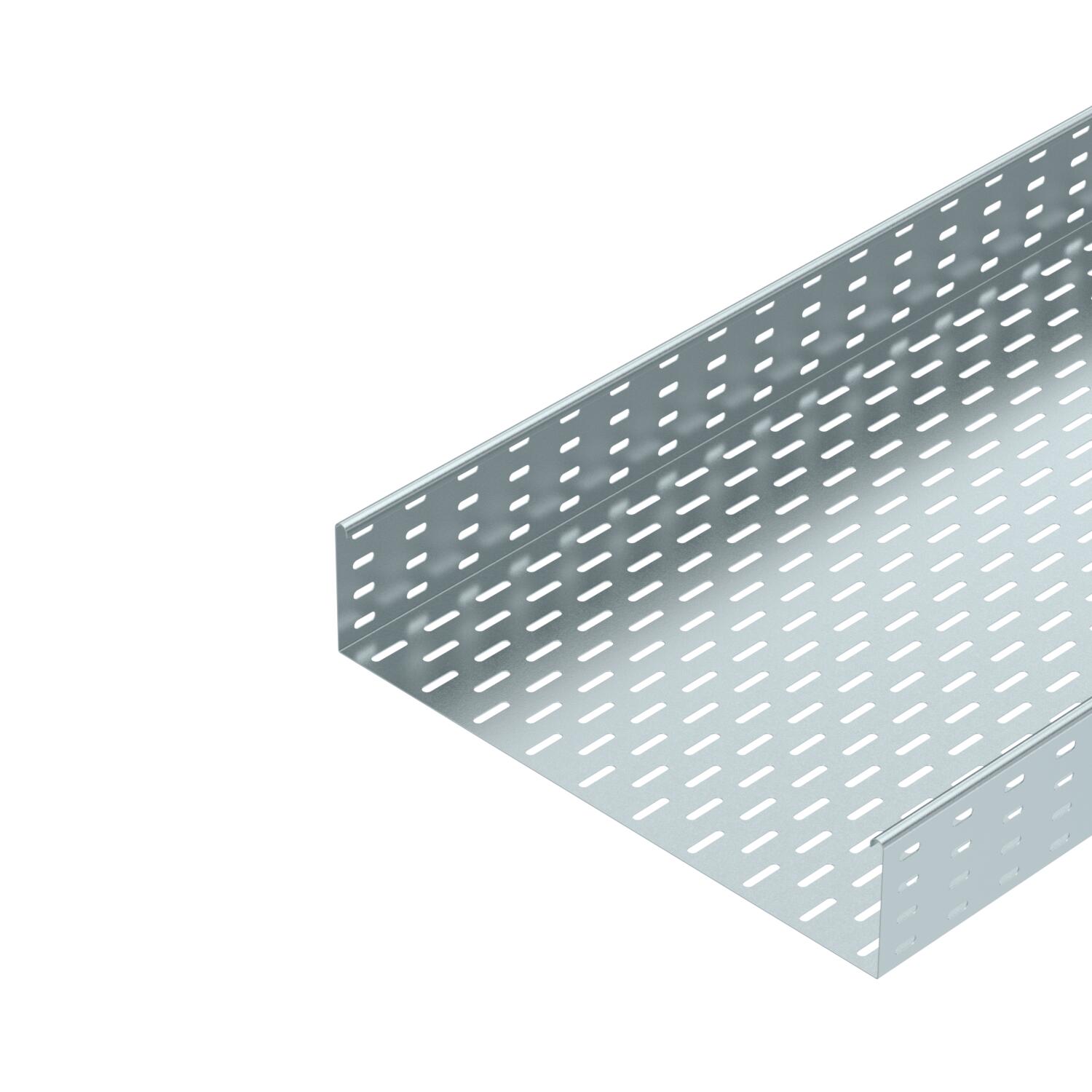

Chemin de câbles MKS 110 FS 3000 | 500 | 1 | non | Acier | galvanisé par bande

Chemin de câbles MKS 110 FS

Réf. 6060412 | EAN 4012196062058

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

MKS 110 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 110 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Couleur	zinc

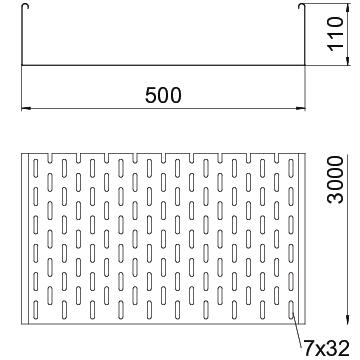

Dimension	110x500x3000
Dimension W	500 mm
Dimensions	110 x 500
Distance entre supports 2,0m	1,3 kN/m
Distance entre supports 1,5m	1,85 kN/m
Distance entre supports 2,5m	0,75 kN/m
Distance entre supports 3,0m	0,6 kN/m
Empreinte CO2 (GWP) du berceau à la porte	13,7169 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Épaisseur de tôle	0,04 in
Hauteur	110 mm
Hauteur	4 in
Largeur	20 in

Largeur	500 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	548 cm²
Section utile	54800 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 110

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 110 FS	3000 mm	100 mm	1 mm	non	Acier	galvanisé par bande	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	non	Acier	galvanisé par bande	6060196	m	3 m
MKS 130 FS	3000 mm	300 mm	1 mm	non	Acier	galvanisé par bande	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	non	Acier	galvanisé par bande	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	non	Acier	galvanisé par bande	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	non	Acier	galvanisé par bande	6060528	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/coudé 110 FS	RLVL 110 FS	6067131	Pièce	10 Pièce
Couvre-joint FS	SSLB 500 FS	7070225	Pièce	20 Pièce
Coude à 45° 110 FS	RB 45 150 FS	6036308	Pièce	1 Pièce
Coude à 90° 110 FS	RB 90 150 FS	6036810	Pièce	1 Pièce
Coude à angle réglable 110 FS	RB W 150 FS	6037310	Pièce	1 Pièce
Dérivation à monter 110 FS	RAA 150 FS	6042161	Pièce	1 Pièce
Pièce en T 110 FS	RT 150 FS	6038310	Pièce	1 Pièce
Croix 110 FS	RK 150 FS	7027361	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 500 FS	6052509	m	3 m
Séparateur 110 FS	TSG 110 FS	6062122	m	3 m
