Chemin de câbles MKS 35 FS 3000 | 100 | 1 | non | Acier | galvanisé par bande

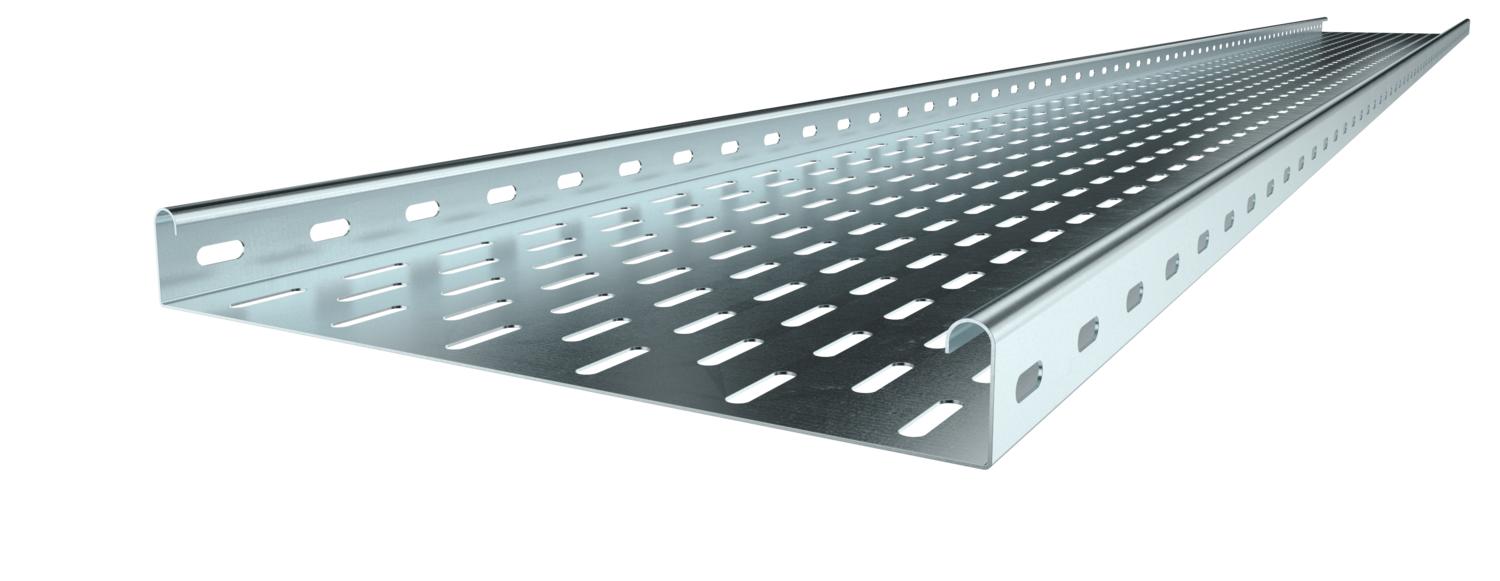

Chemin de câbles MKS 35 FS

Réf. 6053548 | EAN 4012196059478

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

MKS 35 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 35 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	100 mm
Couleur	zinc
Dimension	35x100x3000
Dimensions	35 x 100
Distance entre supports 2,0m	0,55 kN/m
Distance entre supports 1,0m	1,2 kN/m
Distance entre supports 1,5m	0,75 kN/m
Distance entre supports 2,5m	0,3 kN/m
Distance entre supports 3,0m	0,2 kN/m
Empreinte CO2 (GWP) du berceau à la porte	3,5615 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Épaisseur de tôle	0,04 in
Hauteur	35 mm
Largeur	4 in

Largeur	100 mm
Longueur	3000 mm
Longueur	10 ft
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation au fond	1
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	33 cm²
Section utile	3300 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 35

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 310 FS	3000 mm	100 mm	1 mm	non	Acier	galvanisé par bande	6053548	m	3 m
MKS 320 FS	3000 mm	200 mm	1 mm	non	Acier	galvanisé par bande	6053599	m	3 m
MKS 330 FS	3000 mm	300 mm	1 mm	non	Acier	galvanisé par bande	6053637	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	RLVK 35 FS	6067085	Pièce	10 Pièce
Couvre-joint FS	SSLB 100 FS	7070205	Pièce	20 Pièce
Coude à 45° 35 FS	RB 45 310 FS	6036000	Pièce	1 Pièce
Coude à 90° 35 FS	RB 90 310 FS	6036500	Pièce	1 Pièce
Dérivation à monter 35 FS	RAA 310 FS	6042101	Pièce	1 Pièce
Pièce en T 35 FS	RT 310 FS	6038000	Pièce	1 Pièce
Croix 35 FS	RK 310 FS	7027301	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 100 FS	6052096	m	3 m
Séparateur (moulure) 30 FS	TSG 30 FS	6062050	m	3 m
Coude à 90° 35 FS	RB 90 310 FS	6043119	Pièce	1 Pièce
