Chemin de câbles MKS 60 A2 3000 | 200 | 1 | non | acier inoxydable 1.4301 | nu, traité

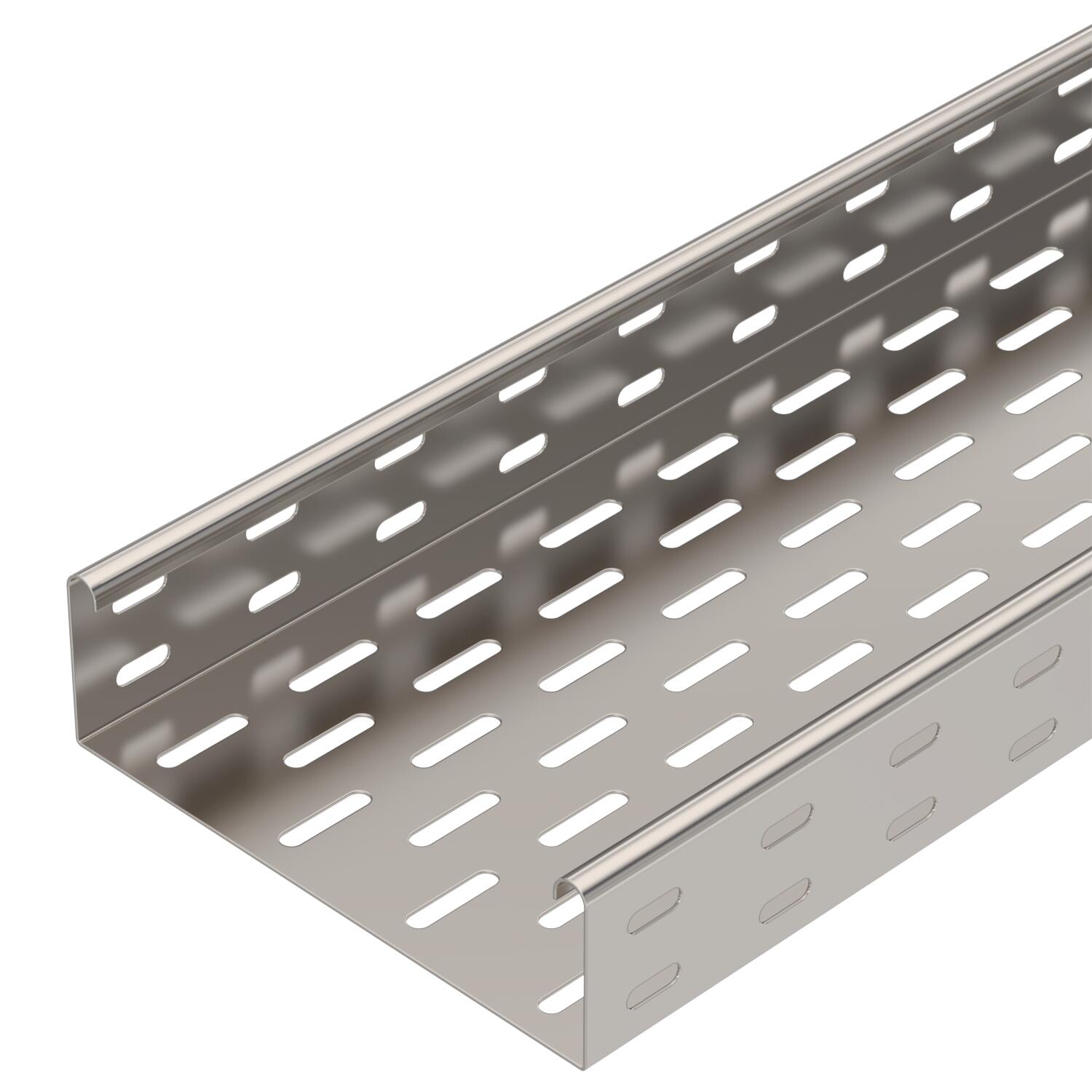

Chemin de câbles MKS 60 A2

Réf. 6056024 | EAN 4012196389353

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	acier inoxydable 1.4301

Surface	nu, traité

Description du produit

Description du produit

MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Les éclisses doivent être commandées séparément en quantité nécessaire.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	200 mm
Couleur	acier inoxydable

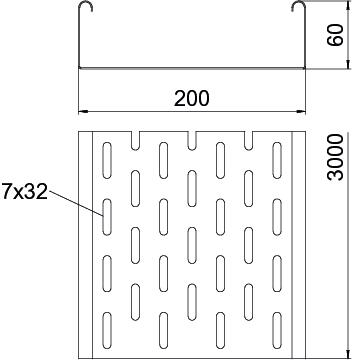

Dimension	60x200x3000
Dimension W	200 mm
Distance entre supports 2,0m	1 kN/m
Distance entre supports 1,5m	1,5 kN/m
Distance entre supports 1,75m	1,25 kN/m
Distance entre supports 2,5m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	12,9921 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Épaisseur de tôle	0,04 in
Hauteur	60 mm
Hauteur	2 in
Largeur	200 mm

Largeur	8 in
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	acier inoxydable 1.4301
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	11800 mm²
Section utile	118 cm²
Surface	nu, traité
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge chemin de câbles type MKS 60 VA

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 610 A2	3000 mm	100 mm	1 mm	non	acier inoxydable 1.4301	nu, traité	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	non	acier inoxydable 1.4301	nu, traité	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	non	acier inoxydable 1.4301	nu, traité	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	non	acier inoxydable 1.4301	nu, traité	6056059	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit A2	RLVK 60 A2	6067654	Pièce	10 Pièce
Coude à 90° 60 A2	RB 90 620 A2	6036624	Pièce	1 Pièce
Coude à angle réglable 60 A2	RB W 620 A2	6037154	Pièce	1 Pièce
Dérivation à monter 60 A2	RAA 620 A2	6042315	Pièce	1 Pièce
Pièce en T 60 A2	RT 620 A2	6038162	Pièce	1 Pièce
Croix 60 A2	RK 620 A2	7027503	Pièce	1 Pièce
Couvercle avec verrou tournant A2	DRL 200 A2	6052894	m	3 m
Séparateur 60 A2	TSG 60 A2	6062084	m	3 m
