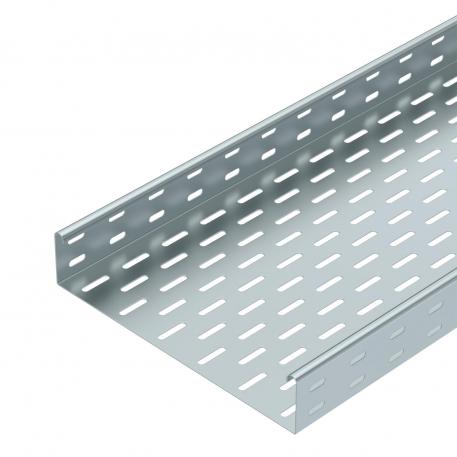

Chemin de câbles MKS 60 FS 3000 | 300 | 1 | non | Acier | galvanisé par bande

Chemin de câbles MKS 60 FS

Réf. 6055303 | EAN 4012196059775

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur d'aile de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	300 mm
Couleur	zinc
Dimension	60x300x3000
Dimension W	300 mm
Dimensions	60 x 300
Distance entre supports 2,0m	1 kN/m
Distance entre supports 1,5m	1,5 kN/m
Distance entre supports 1,75m	1,25 kN/m
Distance entre supports 2,5m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	8,0321 kg CO2e / 1 Mètre
Épaisseur de tôle	0,04 in
Épaisseur de tôle	1 mm
Hauteur	60 mm
Hauteur	2 in

Largeur	12 in
Largeur	300 mm
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	178 cm²
Section utile	17800 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 610 FS	3000 mm	100 mm	1 mm	non	Acier	galvanisé par bande	6055109	m	3 m
MKS 615 FS	3000 mm	150 mm	1 mm	non	Acier	galvanisé par bande	6055141	m	3 m
MKS 620 FS	3000 mm	200 mm	1 mm	non	Acier	galvanisé par bande	6055206	m	3 m
MKS 630 FS	3000 mm	300 mm	1 mm	non	Acier	galvanisé par bande	6055303	m	3 m
MKS 640 FS	3000 mm	400 mm	1 mm	non	Acier	galvanisé par bande	6055400	m	3 m
MKS 650 FS	3000 mm	500 mm	1 mm	non	Acier	galvanisé par bande	6055508	m	3 m
MKS 660 FS	3000 mm	600 mm	1 mm	non	Acier	galvanisé par bande	6055524	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit FS	RLVK 60 FS	6067093	Pièce	10 Pièce
Couvre-joint FS	SSLB 300 FS	7070217	Pièce	20 Pièce
Coude à 45° 60 FS	RB 45 630 FS	6036106	Pièce	1 Pièce
Coude à 90° 60 FS	RB 90 630 FS	6036566	Pièce	1 Pièce
Coude à angle réglable 60 FS	RB W 630 FS	6037106	Pièce	1 Pièce
Dérivation à monter 60 FS	RAA 630 FS	6042117	Pièce	1 Pièce
Pièce en T 60 FS	RT 630 FS	6038106	Pièce	1 Pièce
Croix 60 FS	RK 630 FS	7027315	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 300 FS	6052304	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
