Chemin de câbles MKS 60 FT SOMY 3000 | 200 | 1 | non | Acier | galvanisé à chaud 85 µm
morepic-1 morepic-2 morepic-3 video-1

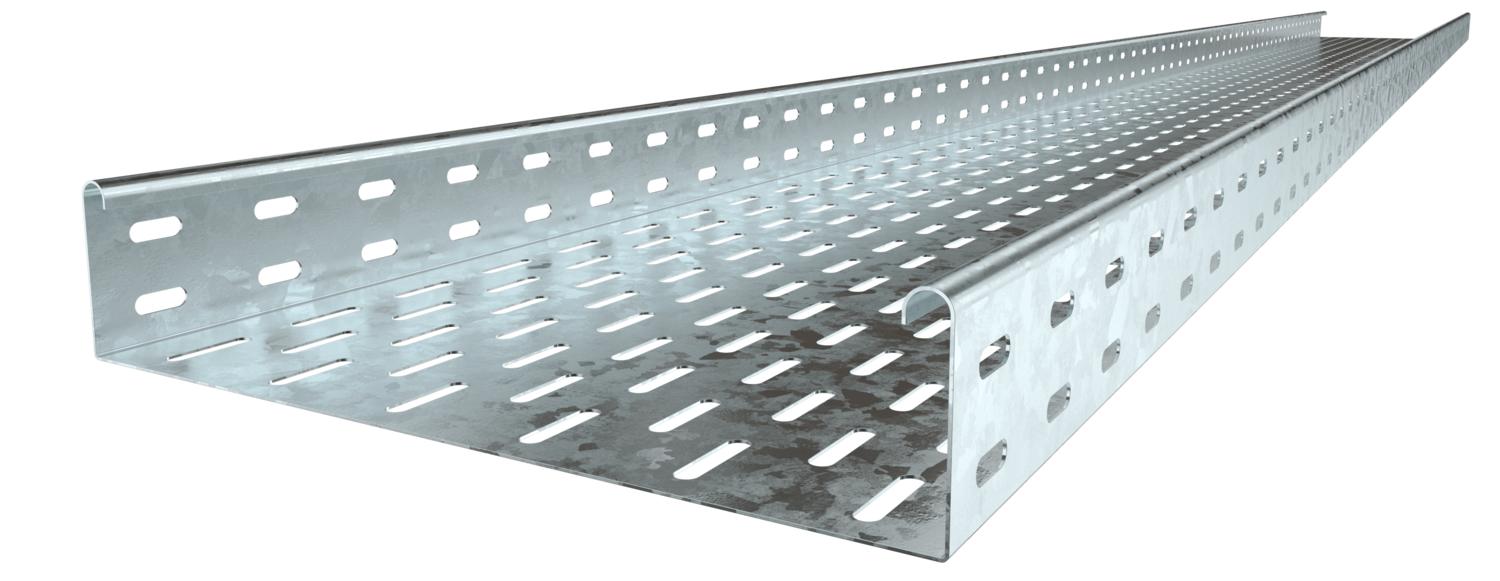

Chemin de câbles MKS 60 FT SOMY

Réf. 7190103 | EAN 4012196017713

3000 mm
1 mm
non
Acier
galvanisé à chaud 85 µm
Description du produit
Description du produit
MKS 60 = Système de chemins de câbles mi-lourd d'une hauteur latérale de 60 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Ce chemin de câbles est fixé sur la console à l'aide de vis à tête bombée FRS M6 x 12. Le revêtement de surface est réalisé à l'aide d'un procédé de trempe unique et doté de couches de zinc de très grande épaisseur.

  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Déclaration de conformité UKCA
  • Chemin de câble, hauteur latérale 60 mm
  • Déclaration environnementale de produits (EPD)
  • Empreinte CO₂ (PCF)
Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint non
Avec couvercle non
Cote B 200 mm
Couleur zinc

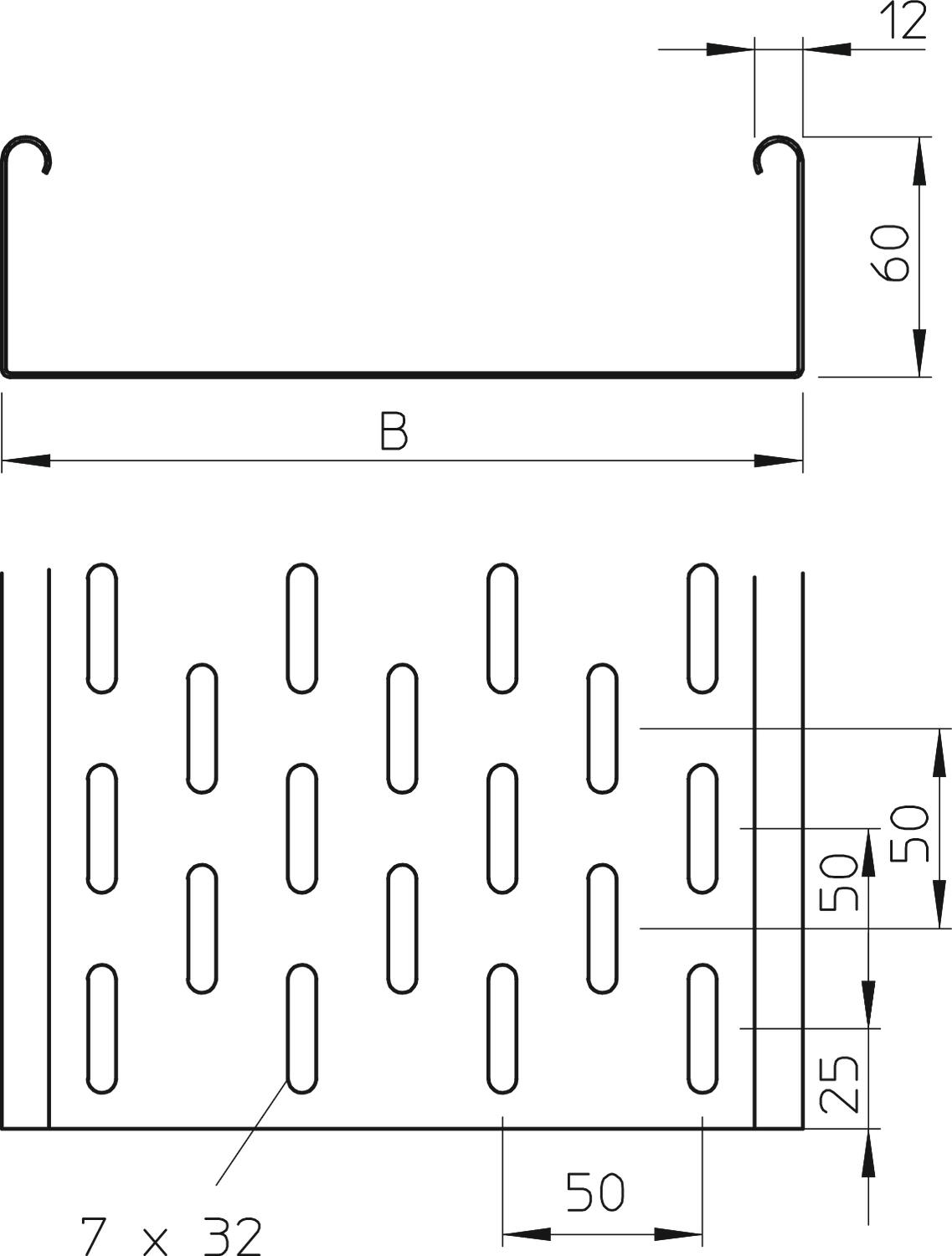

Dimension 60x200x3000
Dimensions 60 x 200
Distance entre supports 2,0m 1 kN/m
Distance entre supports 1,5m 1,5 kN/m
Distance entre supports 1,75m 1,25 kN/m
Distance entre supports 2,5m 0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte 6,8256 kg CO2e / 1 Mètre
Épaisseur de tôle 1 mm
Hauteur 60 mm
Largeur 200 mm
Longueur 3000 mm
Maintien en fonction non
Matériau Acier
Modèle longue portée non
Perforation de montage dans le fond oui
Perforation latérale oui
Schéma de perçage NATO non
Section utile 11800 mm²
Section utile 118 cm²
Surface galvanisé à chaud 85 µm
Type de raccord du système de chemin de câble vissé
Type de test de charge selon CEI 61537 Type II
Version du connecteur raccord fourni

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 60

Diagramme de charge du chemin de câbles MKS 60
  • Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
  • Portée en m Portée en m
  • Déflexion de l'aile en mm avec kN/m autorisé Déflexion de l'aile en mm avec kN/m autorisé
  • Schéma de charge pour le procédé de contrôle Schéma de charge pour le procédé de contrôle
  • Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
  • Courbe de déflexion de l'aile en fonction de l'écartement Courbe de déflexion de l'aile en fonction de l'écartement
Tous les types

Tous les types

Type Longueur Largeur Épaisseur de tôle Maintien en fonction Matériau Surface Réf. Quantité Plus petite unité de vente
MKS 610 FT SO 3000 mm 100 mm 1 mm non Acier galvanisé à chaud 85 µm 7190099
3 m
MKS 615 FT SO 3000 mm 150 mm 1 mm non Acier galvanisé à chaud 85 µm 7190101
3 m
MKS 620 FT SO 3000 mm 200 mm 1 mm non Acier galvanisé à chaud 85 µm 7190103
3 m
MKS 630 FT SO 3000 mm 300 mm 1 mm non Acier galvanisé à chaud 85 µm 7190107
6 m
MKS 640 FT SO 3000 mm 400 mm 1 mm non Acier galvanisé à chaud 85 µm 7190109
6 m
MKS 650 FT SO 3000 mm 500 mm 1 mm non Acier galvanisé à chaud 85 µm 7190110
6 m
MKS 660 FT SO 3000 mm 600 mm 1 mm non Acier galvanisé à chaud 85 µm 7190111
6 m
