Chemin de câbles MKS 85 FS 3000 | 600 | 1 | non | Acier | galvanisé par bande

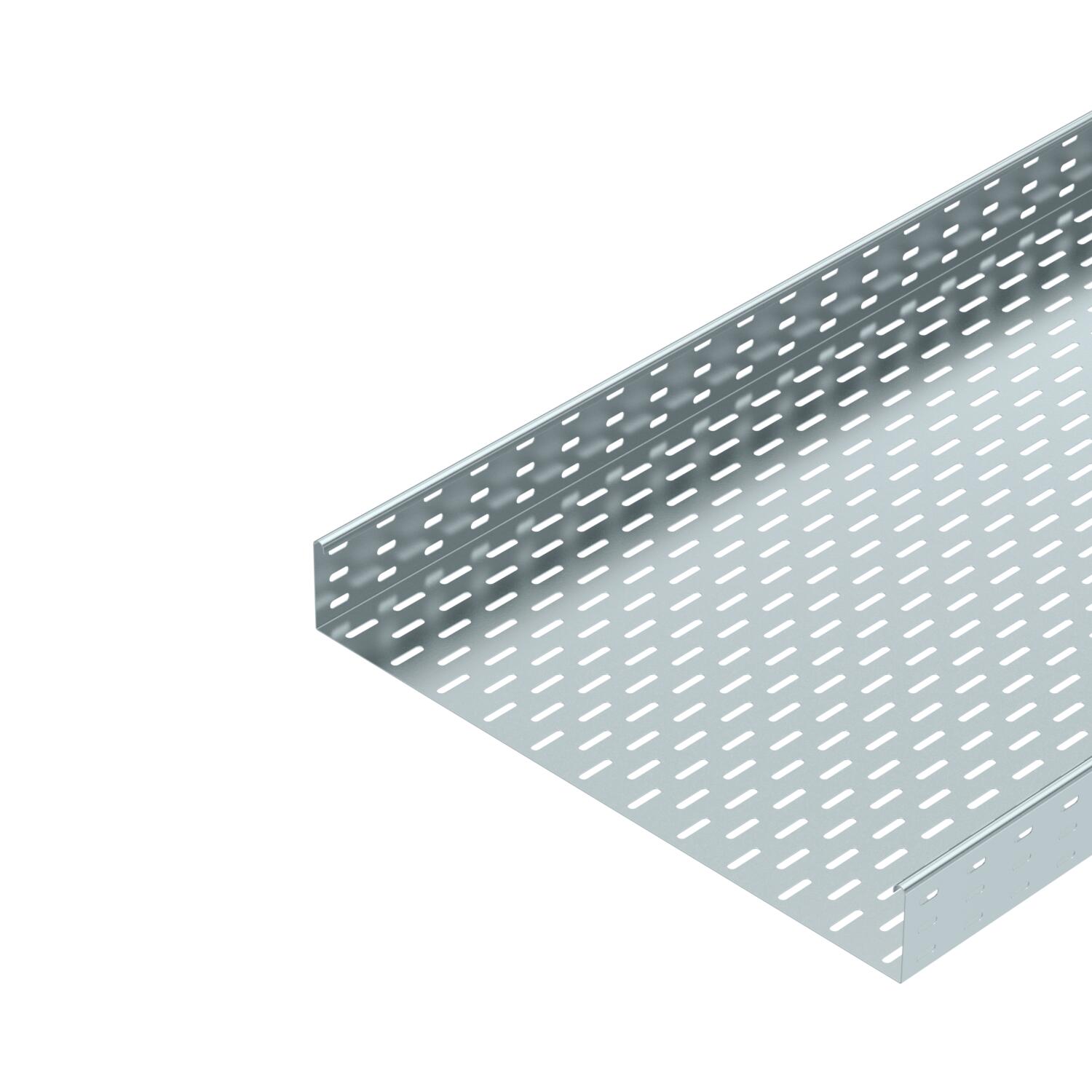

Chemin de câbles MKS 85 FS

Réf. 6057535 | EAN 4012196061037

Réf. / Type

Longueur	3000 mm

Largeur

Épaisseur de tôle	1 mm

Maintien en fonction	non

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

MKS 85 = système de chemins de câbles mi-lourd, avec une hauteur d'aile de 85 mm.
Atténuation magnétique du blindage sans couvercle 20 dB, avec couvercle 50 dB.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Avec couvercle	non
Cote B	600 mm
Couleur	zinc

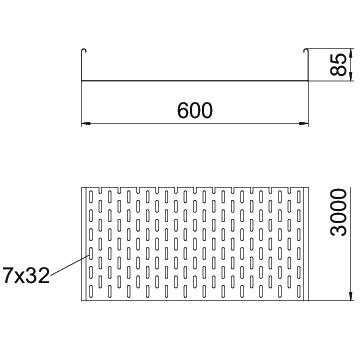

Dimension	85x600x3000
Dimension W	600 mm
Dimensions	85 x 600
Distance entre supports 2,0m	1,1 kN/m
Distance entre supports 1,5m	1,75 kN/m
Distance entre supports 1,75m	1,4 kN/m
Distance entre supports 2,5m	0,5 kN/m
Empreinte CO2 (GWP) du berceau à la porte	14,5283 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Épaisseur de tôle	0,04 in
Hauteur	85 mm
Hauteur	3 in

Largeur	24 in
Largeur	600 mm
Longueur	10 ft
Longueur	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	50800 mm²
Section utile	508 cm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	vissé
Type de test de charge selon CEI 61537	Type II
Version du connecteur	sans raccord

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKS 85

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement
Contrôle à partir de la largeur 300 mm avec couvre-joint SSLB

Tous les types

Tous les types

Type	Longueur	Largeur	Épaisseur de tôle	Maintien en fonction	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKS 810 FS	3000 mm	100 mm	1 mm	non	Acier	galvanisé par bande	6057101	m	3 m
MKS 820 FS	3000 mm	200 mm	1 mm	non	Acier	galvanisé par bande	6057209	m	3 m
MKS 830 FS	3000 mm	300 mm	1 mm	non	Acier	galvanisé par bande	6057306	m	3 m
MKS 840 FS	3000 mm	400 mm	1 mm	non	Acier	galvanisé par bande	6057403	m	3 m
MKS 850 FS	3000 mm	500 mm	1 mm	non	Acier	galvanisé par bande	6057500	m	3 m
MKS 860 FS	3000 mm	600 mm	1 mm	non	Acier	galvanisé par bande	6057535	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Raccord droit/coudé FS	RLVL 85 FS	6067123	Pièce	10 Pièce
Couvre-joint FS	SSLB 600 FS	7070233	Pièce	20 Pièce
Coude à 45° 85 FS	RB 45 860 FS	6036210	Pièce	1 Pièce
Coude à 90° 85 FS	RB 90 860 FS	6036710	Pièce	1 Pièce
Coude à angle réglable 85 FS	RB W 860 FS	6037210	Pièce	1 Pièce
Dérivation à monter 85 FS	RAA 860 FS	6042143	Pièce	1 Pièce
Pièce en T 85 FS	RT 860 FS	6038220	Pièce	1 Pièce
Croix 85 FS	RK 860 FS	7027341	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 600 FS	6052606	m	3 m
Séparateur 85 FS	TSG 85 FS	6062114	m	3 m
