Chemin de câbles MKS-Magic® 60 FS 3050 | 400 | 60 | 1 | non | zinc | Acier | galvanisé par bande

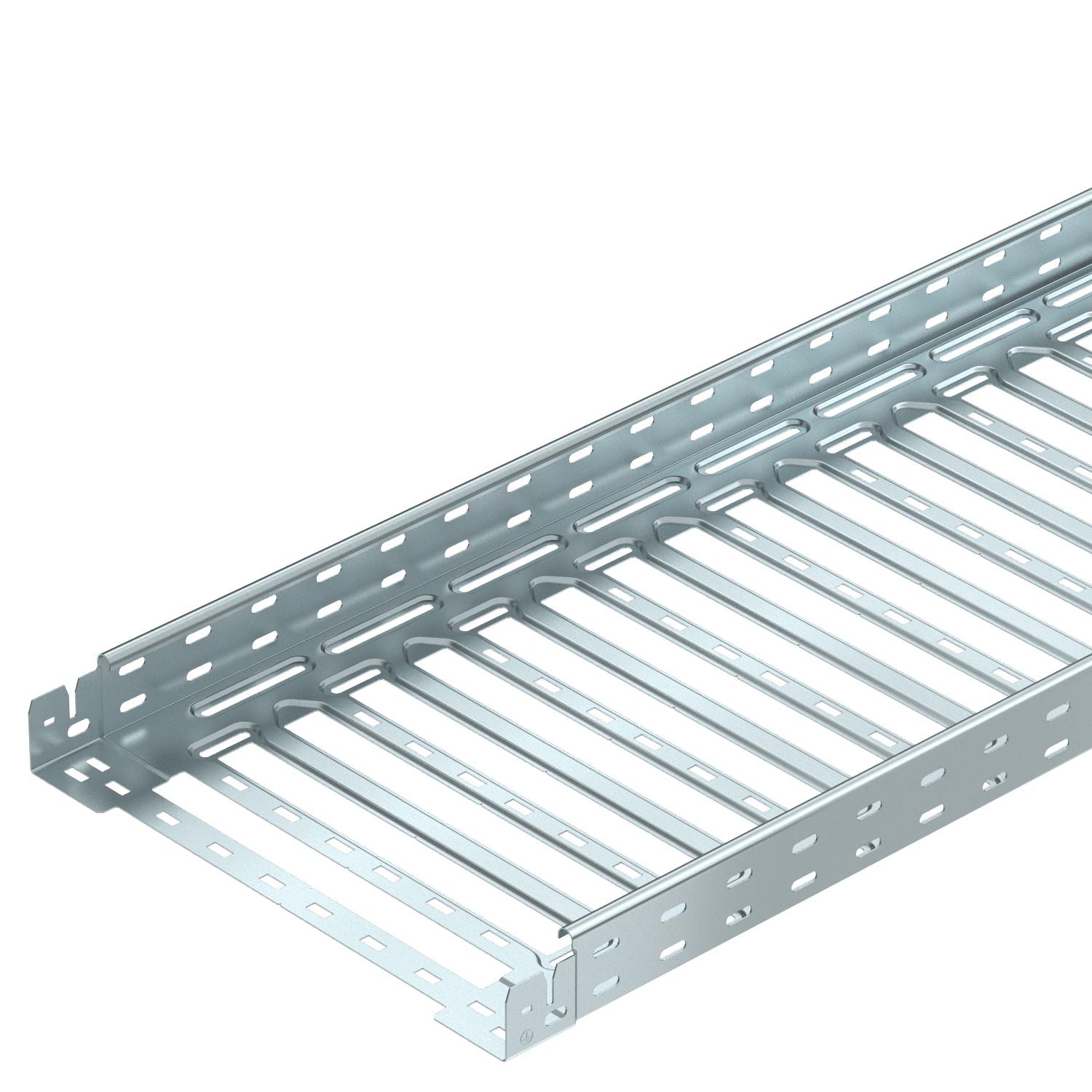

Chemin de câbles MKS-Magic® 60 FS

Réf. 6059008 | EAN 4012195829966

Réf. / Type

Longueur	3050 mm

Largeur

Hauteur	60 mm

Épaisseur de tôle	1 mm

Maintien en fonction	non

Couleur	zinc

Matériau	Acier

Surface	galvanisé par bande

Description du produit

Description du produit

Chemin de câbles avec système de fixation rapide intégré La longueur utile des chemins de câbles est de 3 000 mm.

Le chemin de câble dispose d'une perforation latérale continue de 7 x 20 mm pour l'installation d'éléments de montage et de raccordement supplémentaires.

À partir d’une largeur de 200 mm avec un pourcentage de trous de 30%, selon la directive VdS 2092, peut être utilisé dans des installations d'arrosage automatique.

La liaison équipotentielle constante est garantie sans élément supplémentaire.

Caractéristiques techniques

Caractéristiques techniques

Acier inoxydable, teint	non
Atténuation magnétique du blindage avec couvercle	50 dB
Atténuation magnétique du blindage sans couvercle	20 dB
Avec couvercle	non
Classe de charge NEMA	8A
Cote B	400 mm
Cote L	280 mm
Cote x	296 mm
Cote y	362 mm
Couleur	zinc
Dimension	60x400x3050
Distance entre supports 2,0m	1 kN/m
Distance entre supports 1,5m	1,5 kN/m
Distance entre supports 2,5m	0,7 kN/m
Empreinte CO2 (GWP) du berceau à la porte	9,7747 kg CO2e / 1 Mètre
Épaisseur de tôle	1 mm
Hauteur	60 mm

Insert installation de sprinkler	oui
Largeur	400 mm
Longueur	3050 mm
Longueur utile	3000 mm
Maintien en fonction	non
Matériau	Acier
Modèle longue portée	non
Perforation de montage dans le fond	oui
Perforation latérale	oui
Schéma de perçage NATO	non
Section utile	238 cm²
Section utile	23800 mm²
Surface	galvanisé par bande
Type de raccord du système de chemin de câble	Fixation à déclic
Type de test de charge selon CEI 61537	Type II
Version du connecteur	raccord intégré

Caractéristiques techniques

Diagramme de charge du chemin de câbles MKSM 60

Charge de chemins de câbles/d'échelles à câbles en kN/m sans charge d'homme
Portée en m
Déflexion de l'aile en mm avec kN/m autorisé
Schéma de charge pour le procédé de contrôle
Courbe de charge avec largeur du chemin de câbles/de l'échelle à câbles en mm
Courbe de déflexion de l'aile en fonction de l'écartement

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Épaisseur de tôle	Maintien en fonction	Couleur	Matériau	Surface	Réf.	Quantité	Plus petite unité de vente
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	non	zinc	Acier	galvanisé par bande	6059012	m	3 m

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Kit d'éclisses droites Magic FS	KTSMV 640 FS	6068922	Pièce	1 Pièce
Coude à 45° 60 FS	RB 45 640 FS	6036108	Pièce	1 Pièce
Coude à 90° 60 FS	RB 90 640 FS	6036568	Pièce	1 Pièce
Coude à angle réglable 60 FS	RB W 640 FS	6037108	Pièce	1 Pièce
Dérivation à monter 60 FS	RAA 640 FS	6042119	Pièce	1 Pièce
Pièce en T 60 FS	RT 640 FS	6038108	Pièce	1 Pièce
Croix 60 FS	RK 640 FS	7027317	Pièce	1 Pièce
Couvercle avec verrou tournant FS	DRL 400 FS	6052401	m	3 m
Séparateur 60 FS	TSG 60 FS	6062068	m	3 m
